4.2　型（心）砂

4.2.1　型（心）砂的性能要求

型（心）砂是多种材料混合而成，它必须具备以下性能：

（1）强度　砂型和砂心在制造、搬运、修理、浇注时要承受重力、振动和金属液的冲击，必须保证砂型和砂心不会损坏。

（2）透气性　浇注时产生的气体必须能顺利排出，否则将使铸件产生缺陷形成废品。

（3）可塑性　型（心）砂必须有良好的可塑性，否则造型时就很困难。

（4）耐火性　浇注的型（心）砂不能被高温的金属液熔化、软化和烧结。

（5）退让性　铸件在冷却收缩时，型（心）砂不能阻碍其收缩，以免铸件产生开裂。

（6）耐用性　型（心）砂经反复使用，要仍然能保持其性能。

4.2.2　型（心）砂的组成及制备

1.型（心）砂的组成

原砂（SiO₂含量85%～97%，颗粒度符合要求）、黏结剂（主要是黏土，水玻璃，桐油，树脂和干性植物油等）、附加物（煤粉，锯木屑）、水（黏土∶水=3∶1时强度最佳）。

2.型（心）砂的制备

按比例加入断砂、旧砂、黏土和煤粉等材料，先干混3～4min，均匀后加水湿混，一般湿型砂6～8min，干型砂8～12min，背砂4～5min；混砂机出砂后，松砂机松砂，再放置3～4h，使黏土膜中水分均匀（回性）；最后进行性能测试，用型砂性能试验仪测定其性能或凭经验判断。用手攥一把型砂，感到柔软易变形，不明显沾手，掰断时断面不粉碎，说明型砂的性能合格。如图4-2所示。

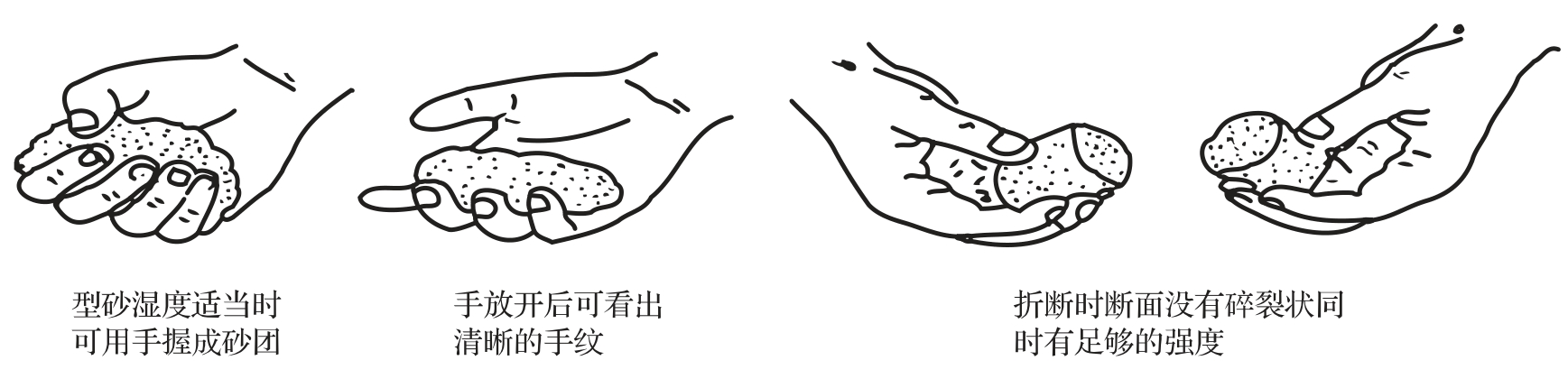

图4-2　手捏法检验型砂强度
