（1）TTL集成电路分类、推荐工作条件

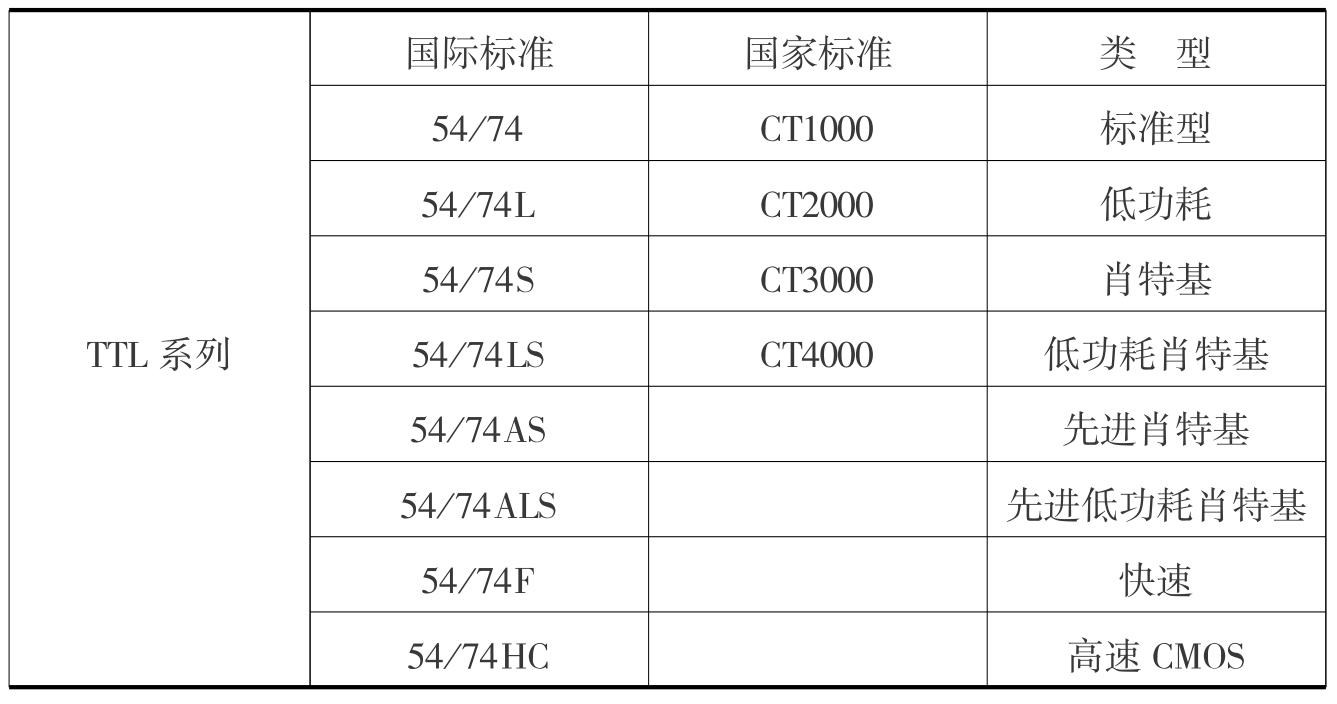

1）TTL集成电路分类

54系列：军用产品。

74系列：民用产品。

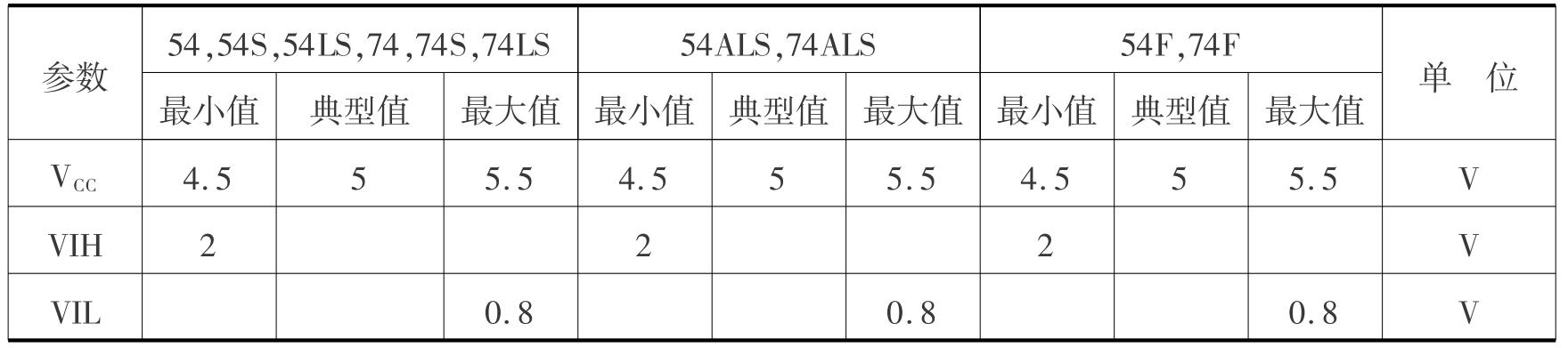

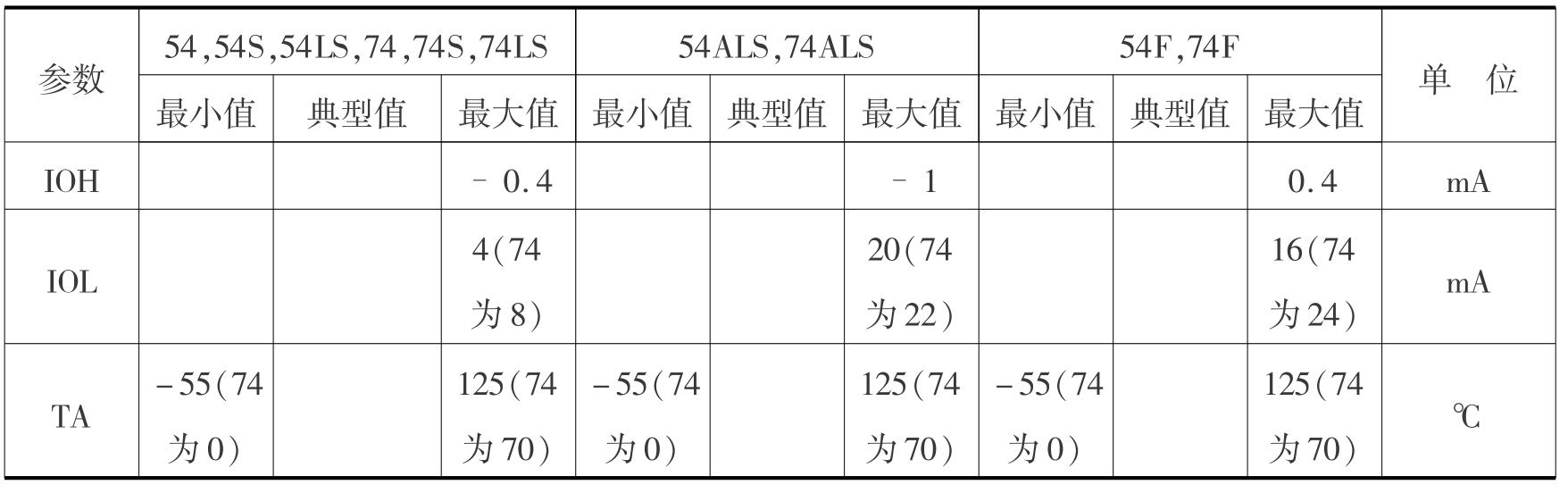

2）推荐工作条件

（2）TTL集成电路型号与命名

1）中国国际nL型号命名法（直接国际标准法） CT54/74系列

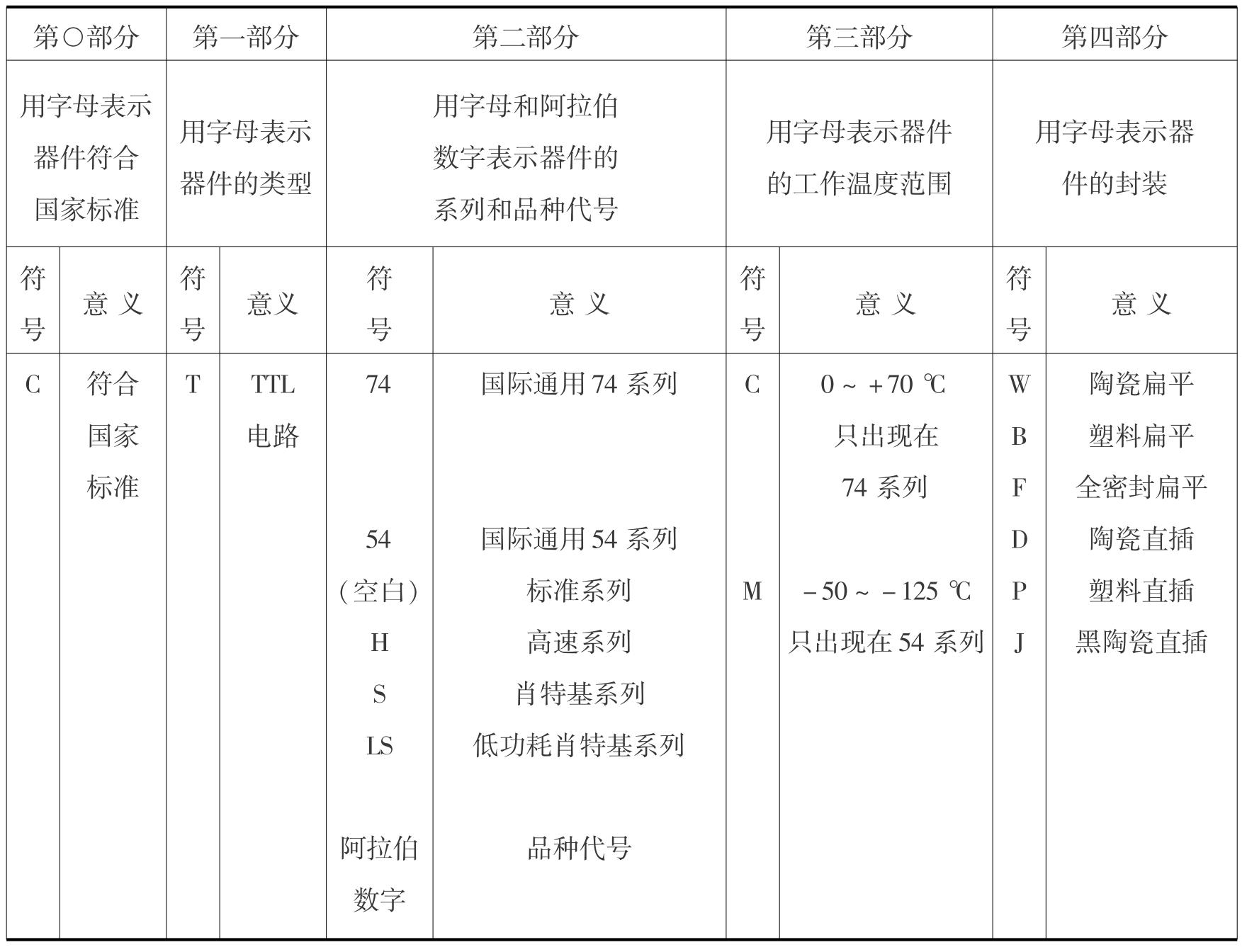

我国的CT54/74系列与国际54/74系列完全一致。CT54/74系列TTL电路（以下简称器件）型号的各组成部分的符号及意义如下：

意义是国产，TTL电路，与国际74系列通用、低功耗肖特基系列、四2选1数据选择器，工作温度范围0～+70℃，黑陶瓷直插型封装。

2）中国国际TrL型号命名法（间接国际标准法） CT0000系列

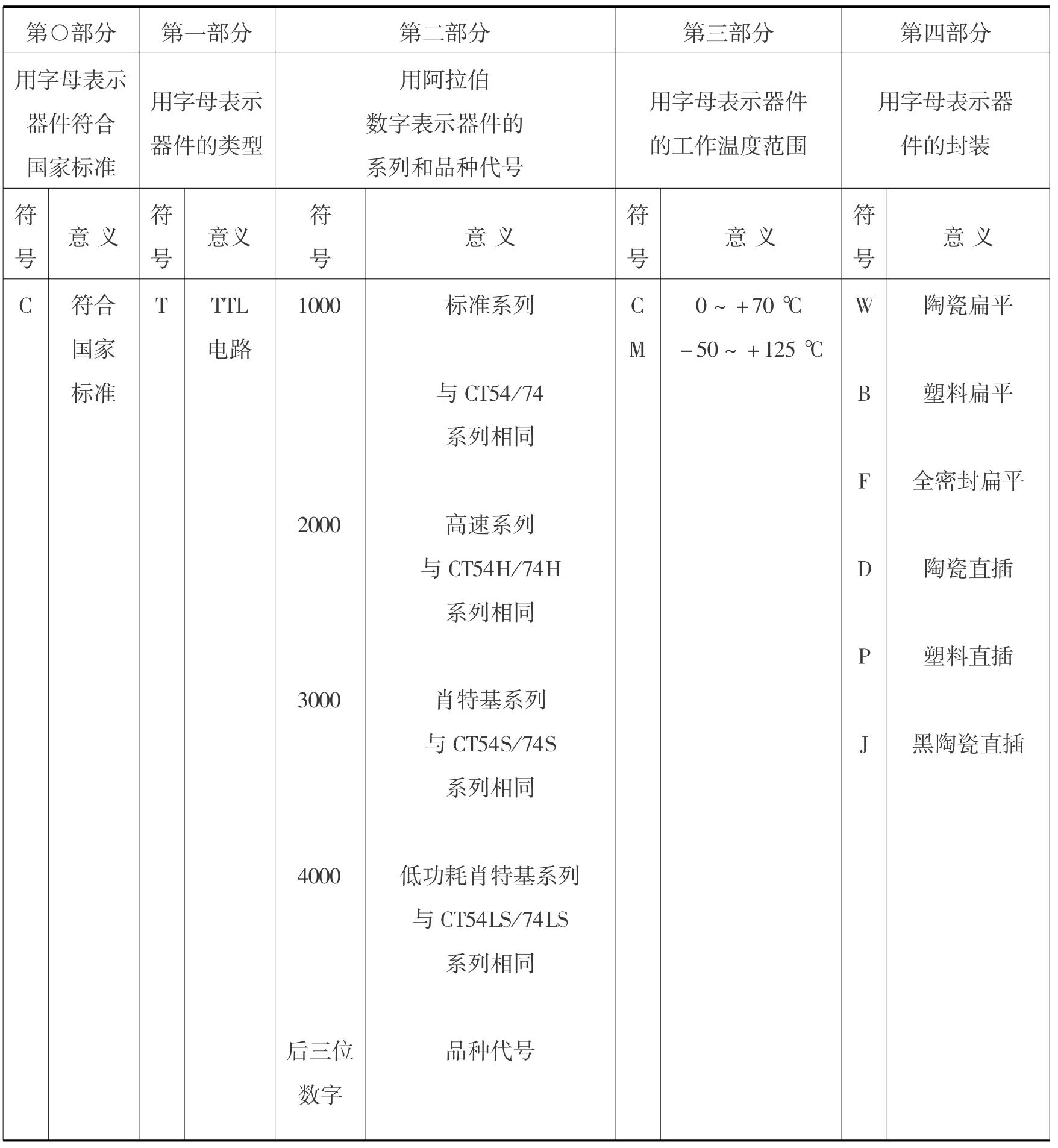

CT0000系列与54/74系列一致。CT0000系列TTL电路（以下简称器件）型号的各组成部分的符号及意义如下：

意义是国产，TTL电路，肖特基系列、四2选1数据选择器，工作温度范围0～+70℃，与国际74系列通用，黑陶瓷直插型封装。

3）SN54/74系列

SN54/74系列为美国德克萨斯（TEXAS）公司产品。其型号的各组成部分的符号及意义如下：

①公司代号

SN 德克萨斯公司生产的标准电路

②工作温度范围

74：0～+70℃。

54：-55～+125℃。

③系列代号

（空白）：标准系列。

H：高速系列。

S：肖特基系列。

LS：低功耗肖特基系列。

AS：先进的肖特基系列。

ALS：先进的低功耗肖特基系列。

④品种代号

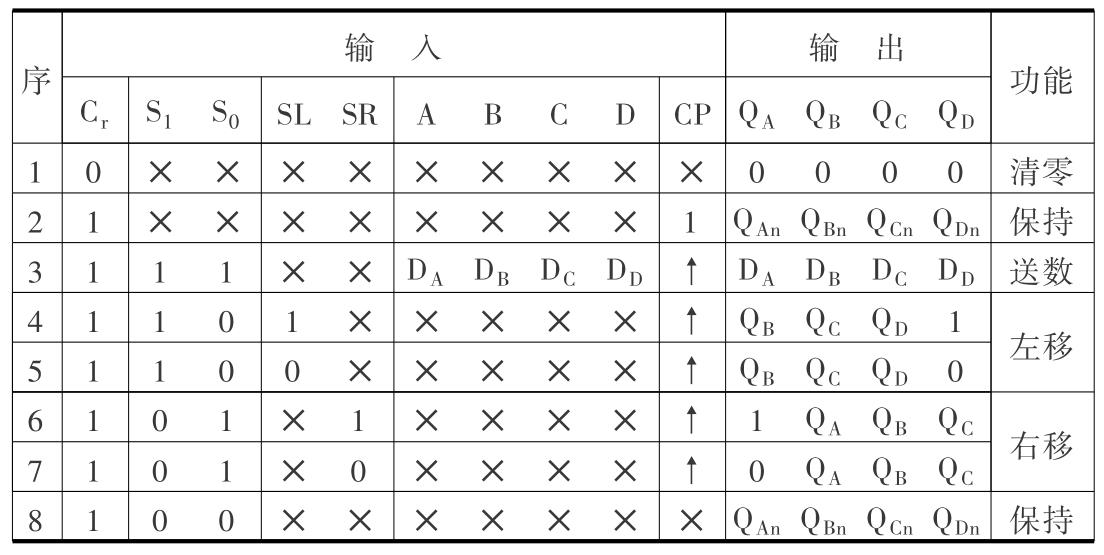

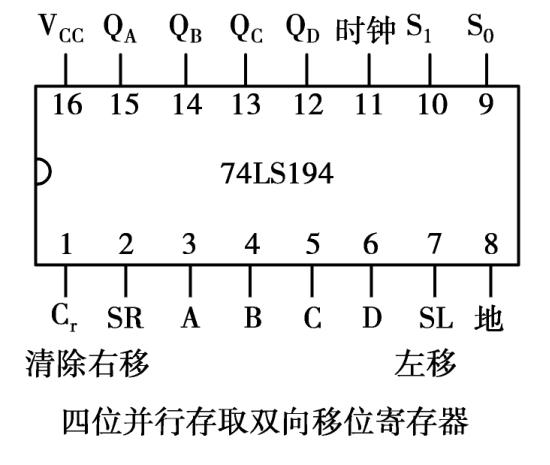

例如，194 四位双向移位寄存器。

⑤封装代号

J：陶瓷直插。

N：塑料直插。

T：金属扁平。

W：陶瓷扁平。

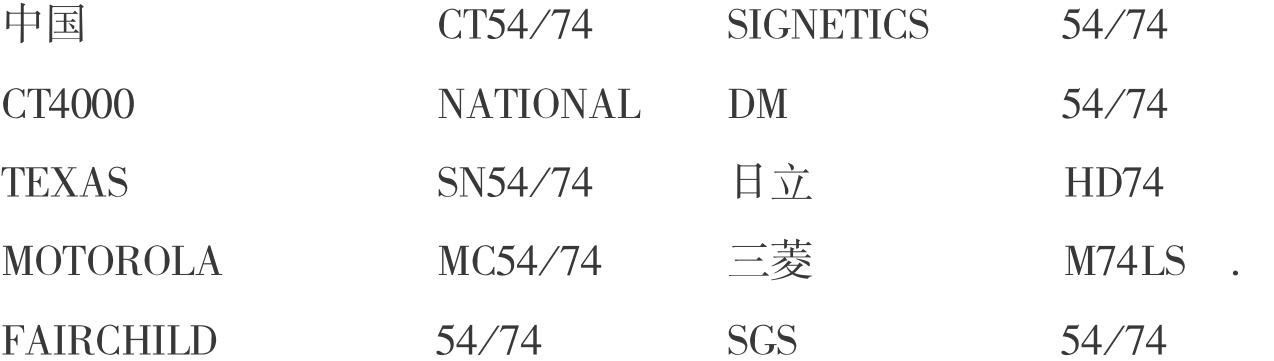

⑥国内外54/74型号对照
