习　题　7

7－1　在图7－30所示的回路中，若溢流阀的调定压力分别为pY1＝3MPa，pY2＝2MPa，p_Y3＝4MPa，问外负载无穷大时，泵的出口压力各为多少？

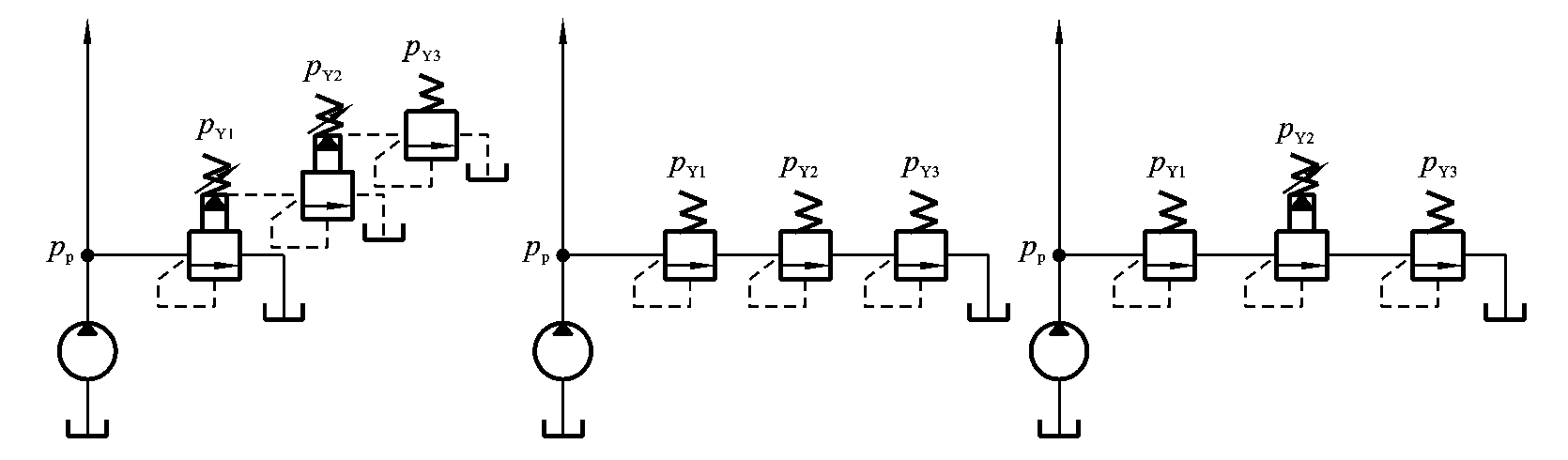

图7－30　题7－1图

7－2　如图7－31所示的液压系统，两液压缸有效面积为A1＝A2＝100×10^－4 m²，缸Ⅰ的负载F₁＝3.5×10⁴ N，缸Ⅱ的负载F2＝1×10⁴ N，溢流阀、顺序阀和减压阀的调整压力分别为4.0MPa、3.0MPa和2.0MPa。试分析下列三种情况下A、B、C点的压力值。

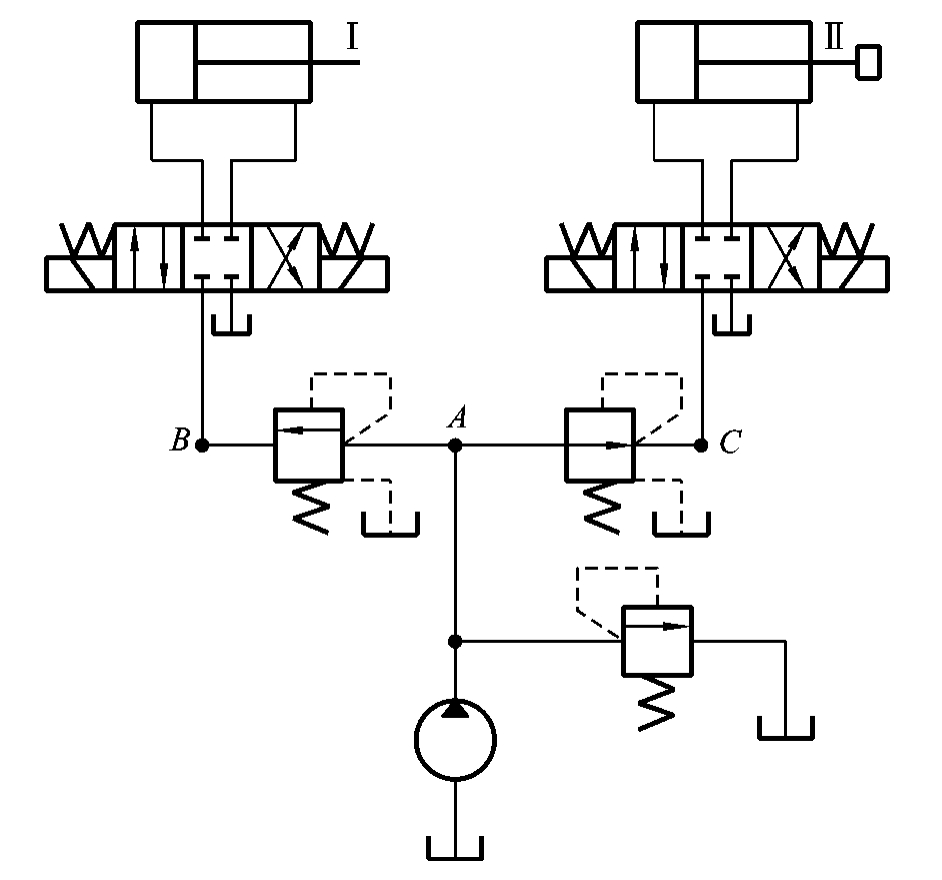

图7－31　题7－2图

（1）液压泵启动后，两换向阀处于中位。

（2）1YA通电，液压缸Ⅰ活塞移动时及活塞运动到终点时。

（3）1YA断电，2YA通电，液压缸Ⅱ活塞移动时及活塞杆碰到挡铁时。

7－3　如图7－7（a）所示的平衡回路中，若液压缸无杆腔面积为A1＝80×10^－4 m²，有杆腔面积为A2＝40×10^－4 m²，活塞与运动部件自重G＝6 000N，运动时活塞上的摩擦阻力为F_f＝2 000N，向下运动时要克服负载阻力为FL＝24 000N，试问顺序阀和溢流阀的最小调整压力应各为多少？

7－4　如图7－9所示的回油节流调速回路，已知液压泵的供油流量q_p＝25L/min，负载F＝40 000N，溢流阀的调定压力为p_p＝5.4MPa，液压缸无杆腔面积为A1＝80×10^－4 m²，有杆腔面积为A2＝40×10^－4 m²，液压缸的工进速度v＝0.18m/min，不考虑管路损失和液压缸的摩擦损失，试计算：

（1）液压缸工进时液压系统的效率。

（2）当负载F＝0时，活塞的运动速度和回油腔的压力。

7－5　在如图7－32所示的出口节流调速回路中，已知A1＝20cm²，A2＝10cm²，液压泵的流量为q_p＝16L/min，溢流阀的压力调定值为pY＝5MPa，通过调速阀的流量为q_T＝0.5 L/min。液压缸的负载为F＝5kN，试分析：

（1）电磁铁断电时，p₁＝？p₂＝？v＝？溢流阀的溢流量Δq＝？

（2）电磁铁通电时，p₁＝？p₂＝？v＝？溢流阀的溢流量Δq＝？

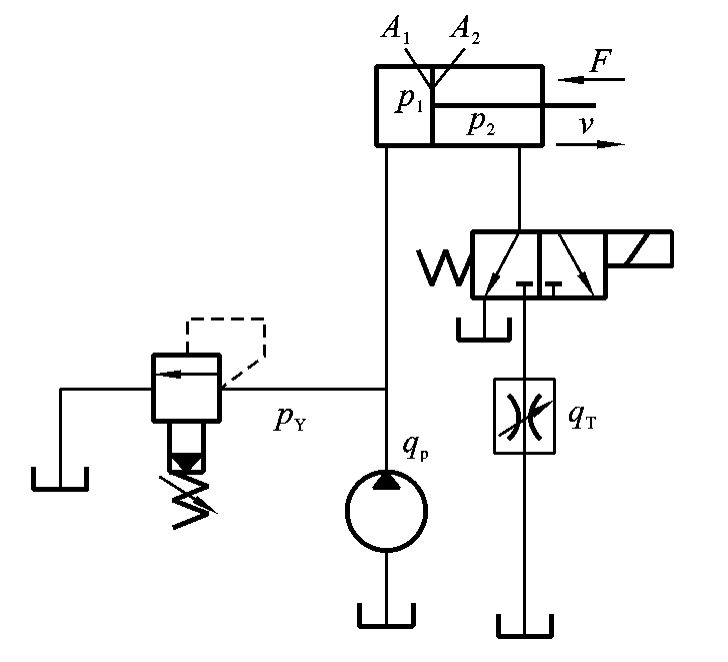

图7－32　题7－5图

7－6　如图7－8（a）所示的进油节流调速回路，已知液压泵的供油量q_p＝6L/min，溢流阀调定压力p_p＝3MPa，液压缸无杆腔面积A1＝20×10^－4 m²，负载F＝4 000N，节流阀为薄壁孔口，开口面积为AT＝0.01×10^－4 m²，C_d＝0.62，ρ＝900kg/m²，试求：

（1）活塞杆的运动速度。

（2）溢流阀的溢流量和回路的效率。
