5－1　何谓液压控制阀？按机能分有哪几类？按连接方式分有哪几类？

5－2　何谓单向阀？其工作原理如何？开启压力有何要求？当将其做背压阀时要采取何种措施？

5－3　液控单向阀为什么要有内泄式和外泄式之分？什么情况下采用外泄式？

5－4　何谓换向阀的“位”与“通”？图形符号应如何表达？

5－5　换向阀的操纵、定位和复位方式有哪些？电液换向阀有何特点？

5－6　何谓换向阀的中位机能？选用时应考虑哪些因素？

5－7　溢流阀的作用是什么？其工作原理如何？

5－8　先导型溢流阀的阻尼孔有什么作用？是否可将它堵死或随意加大？

5－9　先导型溢流阀远程控制口的压力设计有何要求？可否直接通油箱？

5－10　减压阀的作用是什么？其工作原理如何？其进、出油口可否接反？

5－11　减压阀常用于夹紧油路，当夹紧液压缸使工件夹紧，无流量通过减压阀时，其夹紧缸的工作压力是否还存在？其大小如何？

5－12　顺序阀的控制与泄油的组合方式有哪几类？请简述其用途。

5－13　现有一溢流阀和一减压阀，由于铭牌不清，在不拆开阀的情况下，如何区分？

5－14　影响节流阀流量稳定性的因素有哪些？

5－15　调速阀与节流阀的结构及流量－压力曲线有何区别？当调速阀进、出油口接反时会出现什么情况？

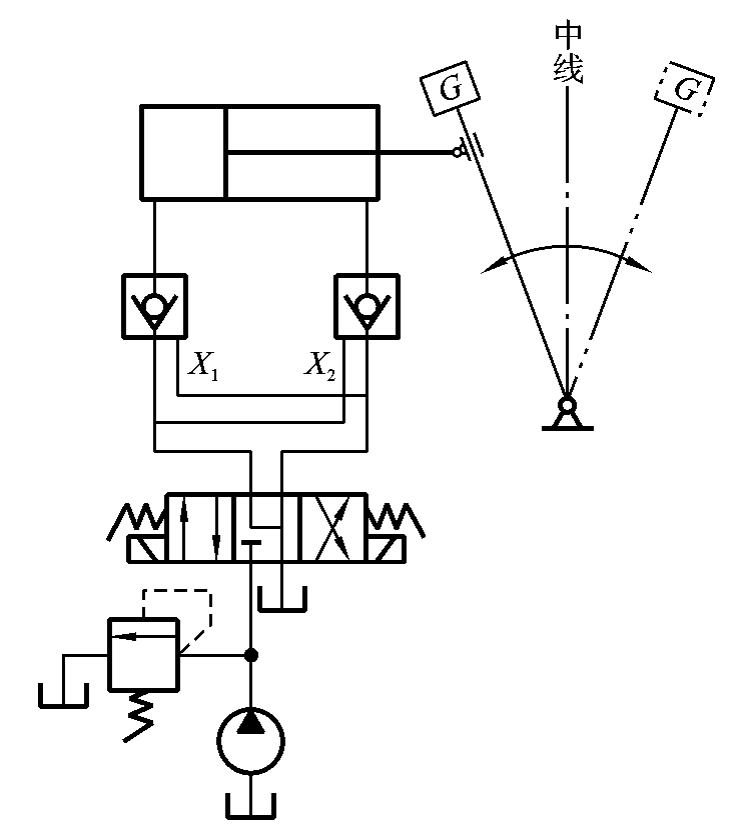

5－16　试说明图5－77所示回路中液压缸往复移动的工作原理。为什么无论是进还是退，只要负载G一过中线，液压缸就会发生断续停顿的现象？为什么换向阀一到中位，液压缸便左右推不动？

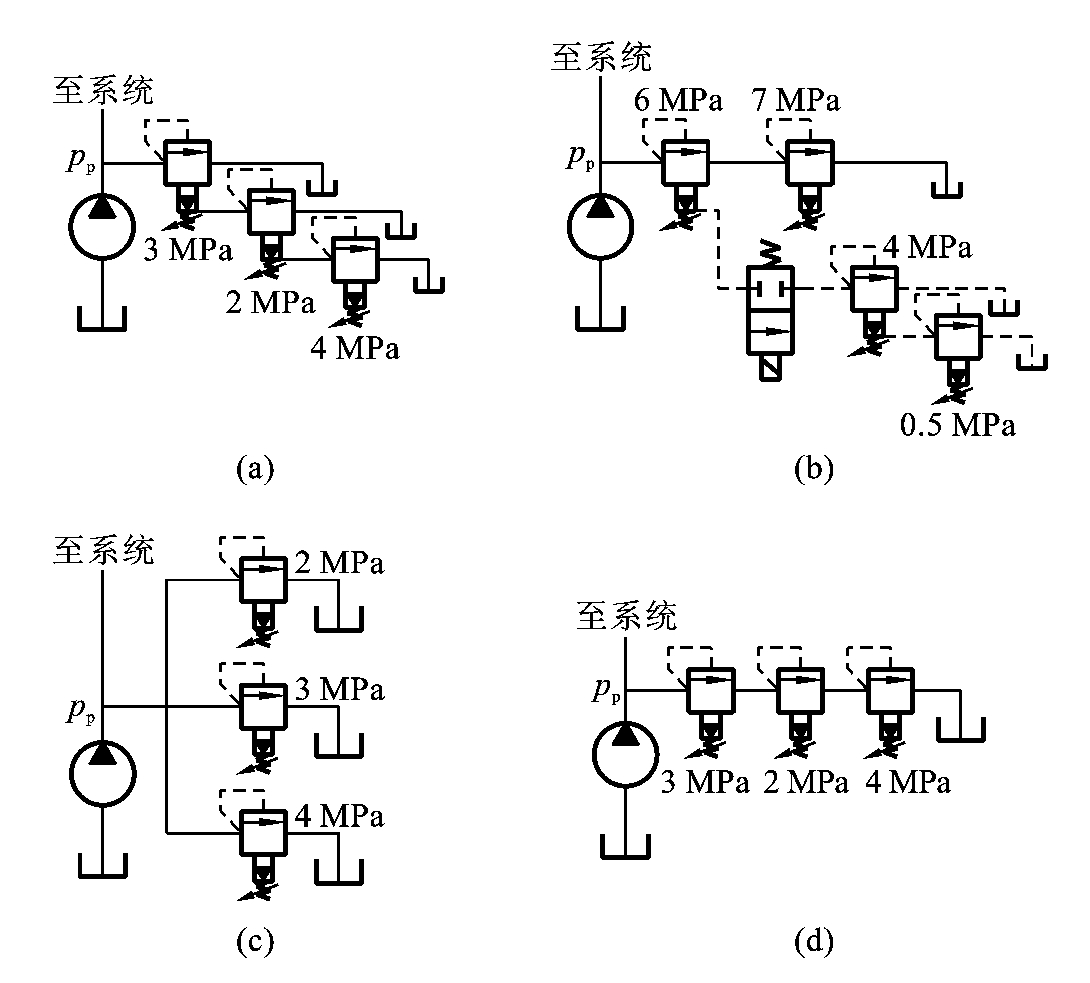

5－17　如图5－78所示系统，若不计管路压力损失，液压泵的输出压力为多少？

5－18　两个不同调整压力的减压阀串联后的出口压力取决于哪一个减压阀的调整压力？为什么？如两个不同调整压力的减压阀并联时，出口压力又取决于哪一个减压阀？为什么？

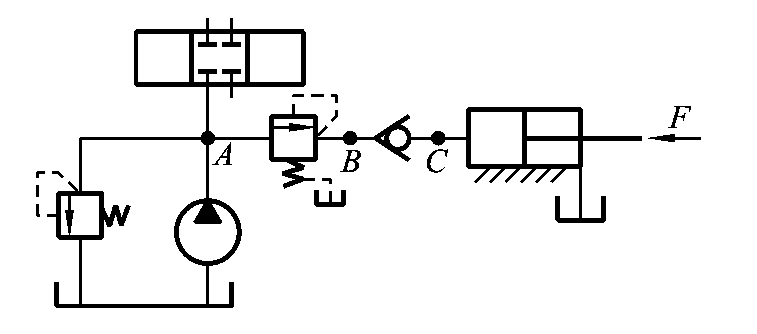

5－19　图5－79中溢流阀的调定压力为5MPa，减压阀的调定压力为2.5MPa，设缸的无杆腔面积A＝50cm²，液流通过单向阀和非工作状态下的减压阀时的压力损失分别为0.2MPa和0.3MPa。试问，当负载为0、7.5kN和30kN时：

（1）缸能否移动？

（2）A、B、C三点的压力数值各为多少？

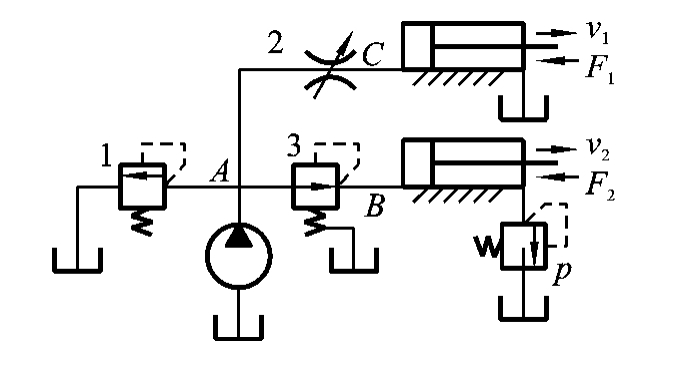

5－20　如图5－80所示的减压回路，已知液压缸无杆腔的有效面积均为100cm²，有杆腔的有效面积均为50cm²，当最大负载均为F1＝14×10³N，F2＝4 500N，背压p＝1.5×10⁵ Pa，节流阀2的压差Δp＝2×10⁵Pa时，试问：

（1）A、B、C各点的压力（忽略管路损失）；

（2）泵和阀1、阀2、阀3最小应选多大的额定压力？

（3）若两缸进给速度分别为v₁＝3.5cm/s，v₂＝4cm/s，泵和各阀的额定流量应选多大？

（4）若通过节流阀的流量为10L/min，通过减压阀的流量为20L/min，试求两缸的运动速度。

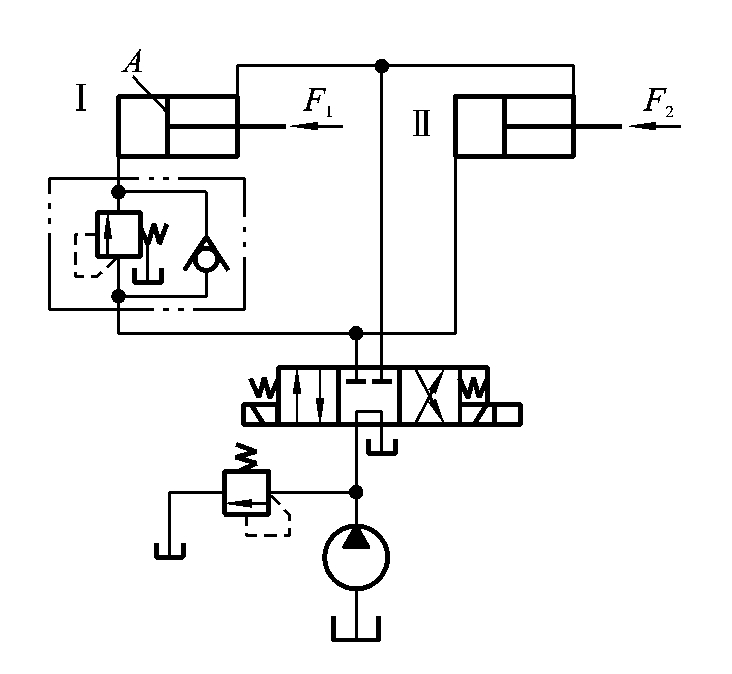

5－21　如图5－81所示系统，缸Ⅰ、缸Ⅱ的外负载F1＝20 000N，F₂＝30 000N，有效工作面积都是A＝50cm²，要求缸Ⅱ先于缸Ⅰ动作，问：

（1）顺序阀和溢流阀的调整压力分别为多少？

（2）不计管道阻力损失，缸Ⅰ动作时，顺序阀进口、出口压力分别为多少？

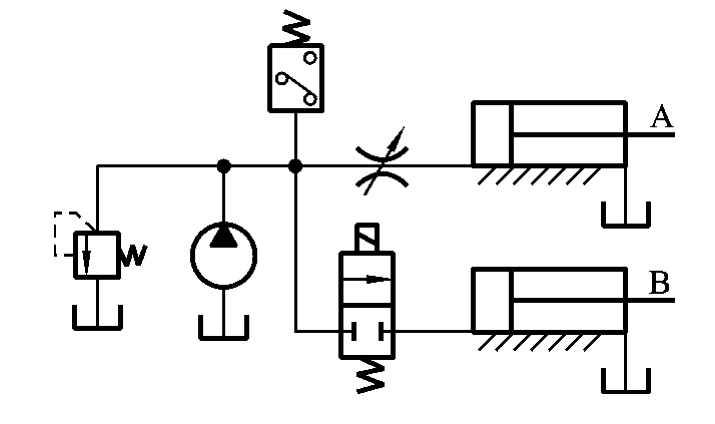

5－22　如图5－82所示，A缸速度可调节。试回答：

（1）在A缸运动到底后，B缸能否自动顺序动作而向右移动？试说明理由。

（2）在不增加也不改换元件的条件下，如何修正顺序动作而使其向右移动？试说明理由。

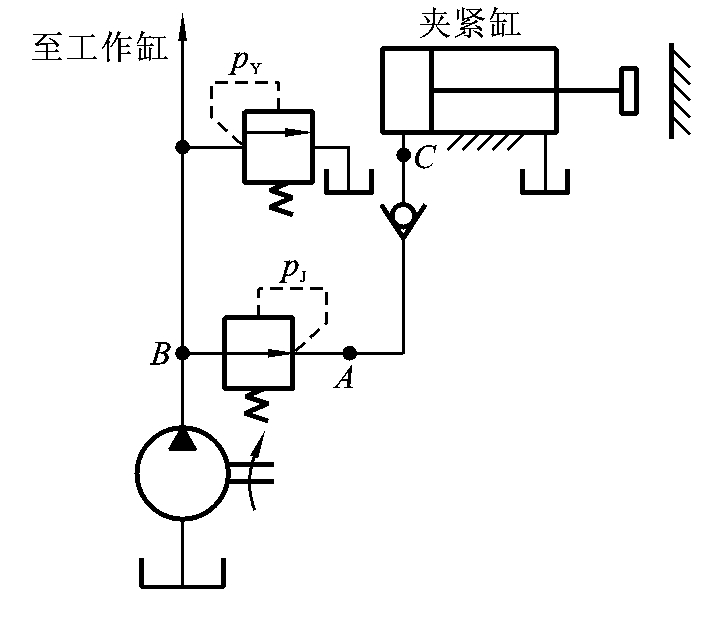

5－23　如图5－83所示的回路中，溢流阀的调整压力为pY＝5MPa，减压阀的调整压力p_J＝2.5MPa。试分析下列情况，并说明减压阀的阀口处于什么状态？

（1）当泵压力p_p＝pY时，夹紧缸使工件夹紧后，A、C点的压力各为多少？

（2）当泵压力由于工作缸快进而降到pY＝1.5MPa时，A、C点的压力各为多少？

（3）夹紧缸在未夹紧工件前作空载运动时，A、B、C三点的压力各为多少？

5－24　节流阀的最小稳定流量具有什么意义？影响其数值的因素主要有哪些？

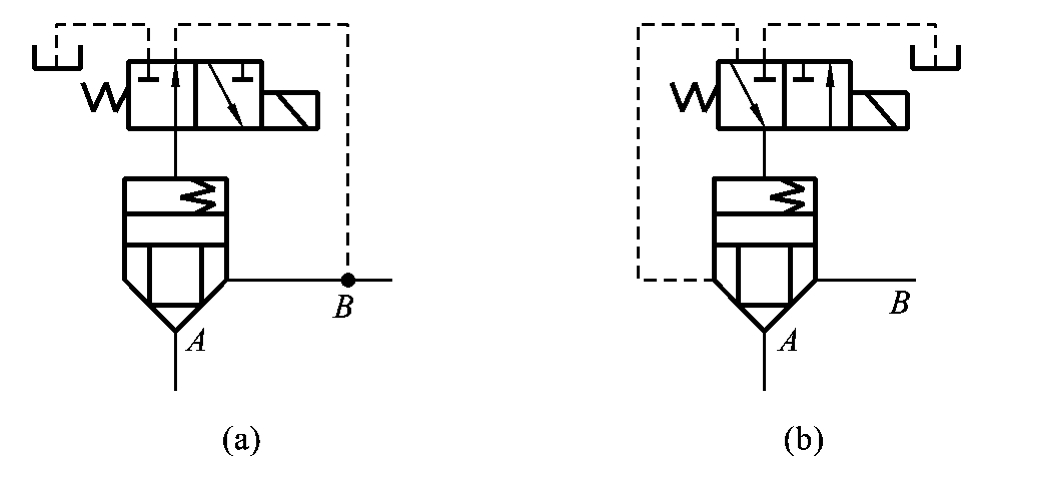

5－25　图5－84所示为用插装阀组成的两组方向控制阀，试分析其功能相当于什么换向阀，并用标准的职能符号画出示意图。

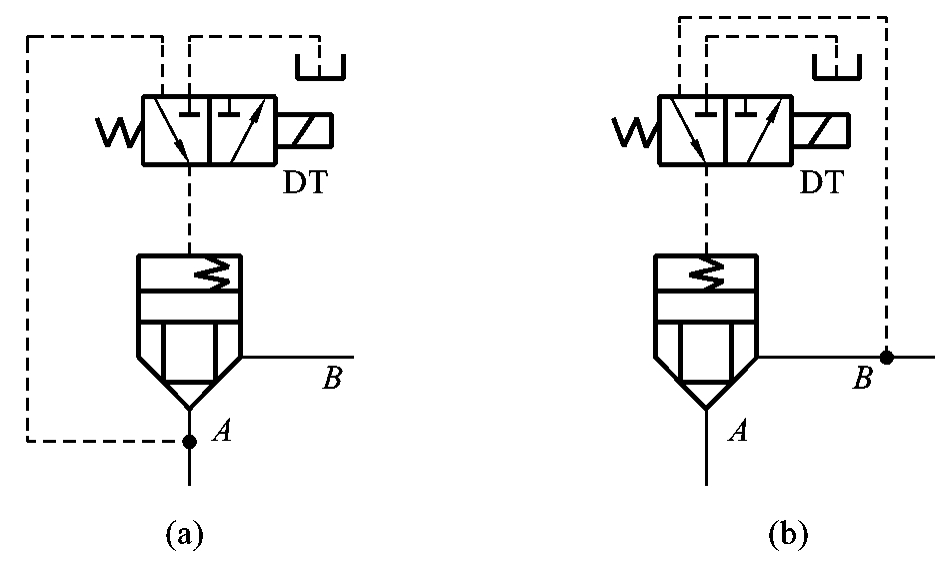

5－26　图5－85所示为插装式锥阀组成方向阀的两个例子。如果阀关闭时A处与B处有压力差，试判断DT得电和断电时，图5－85（a）和图5－85（b）所示的压力油能否开启锥阀产生流动？并分析锥阀的密封性。
