3－1　什么是容积式液压泵？容积式液压泵必须满足什么条件？

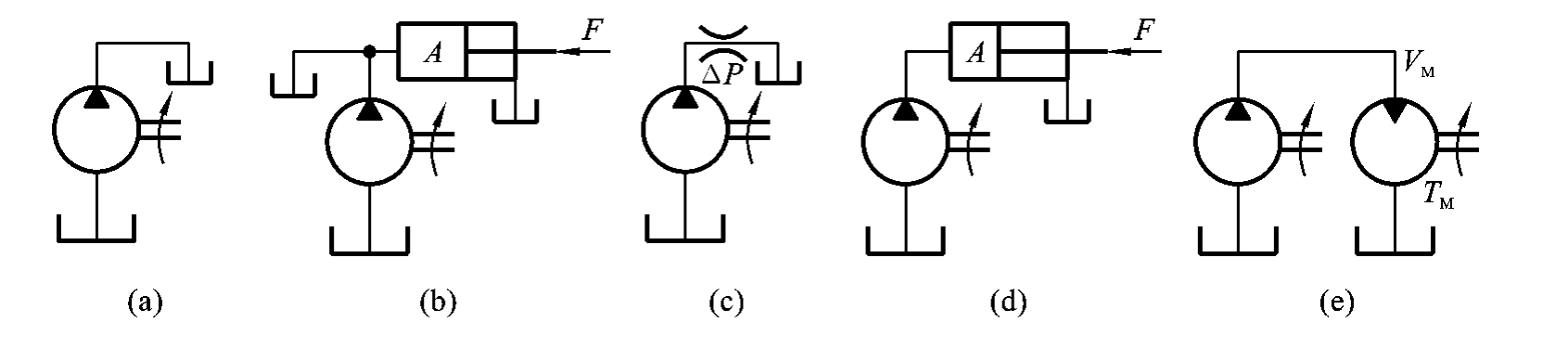

3－2　已知液压泵的额定压力和额定流量，若不计管道内压力损失，试说明图3－22所示各种工况下液压泵出口处的工作压力值。

图3－22　题3－2图

图3－23　题3－3图

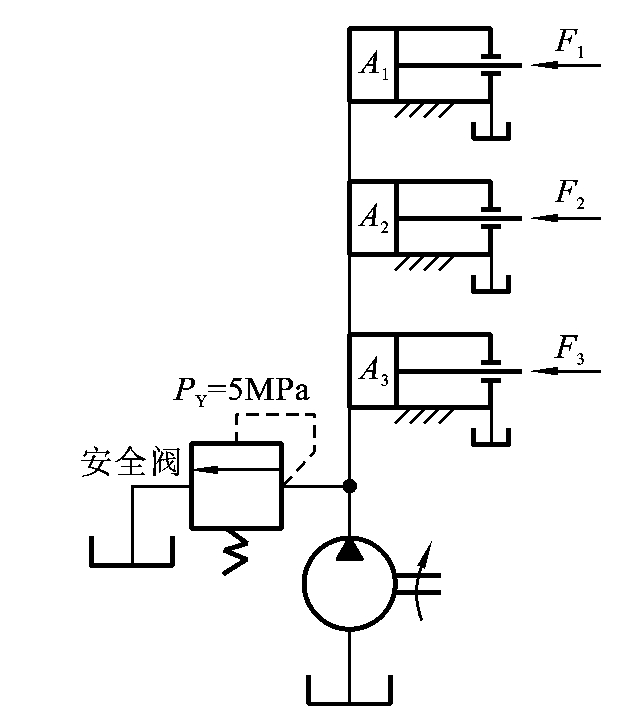

3－3　图3－23所示液压系统，液压缸活塞的面积A1＝A2＝A3＝20×10^－4 m²，所受的负载F₁＝4 000N，F₂＝6 000N，F₃＝8 000N，液压泵的流量q＝10L/min，试分析：

（1）三个缸是怎样动作的？

（2）液压泵的工作压力有何变化？

（3）各液压缸的运动速度。

3－4　液压泵的额定流量为100L/min，额定压力为2.5MPa，当转速为1 450r/min时，机械效率为0.9。由实验测得，当泵出口压力为零时，流量为106L/min；压力为2.5MPa时，流量为100.7L/min，试求：

（1）泵的容积效率。

（2）如泵的转速下降到500r/min，在额定压力下工作时，计算泵的流量为多少？

（3）上述两种转速下泵的驱动功率。

3－5　液压泵的输出压力为5MPa，排量为10mL/r，机械效率为0.95，容积效率为0.9，当转速为1 200r/min时，泵的输出功率和驱动泵的电动机功率等于多少？

3－6　设液压泵转速为950r/min，排量为168mL/r，在额定压力29.5MPa和同样转速下，测得的实际流量为150L/min，额定工况下的总效率为0.87，试求：

（1）泵的理论流量。

（2）泵的容积效率。

（3）泵的机械效率。

（4）泵在额定工况下，所需的电动机驱动功率。

（5）驱动泵的转矩。

图3－24　题3－8图

3－7　已知齿轮泵齿轮模数m＝3，z＝15，齿宽b＝25mm，转速n＝1 450r/min，额定压力下输出流量q＝25L/min，求容积效率。

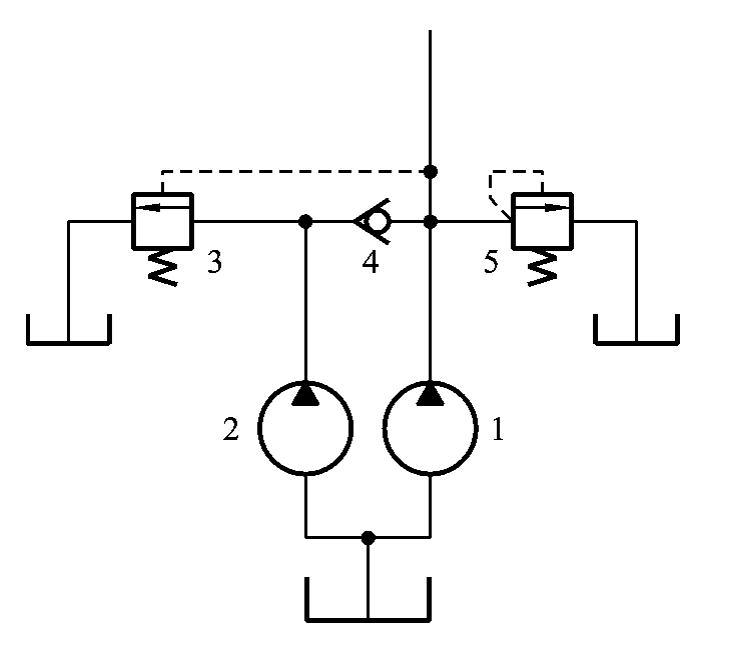

3－8　某组合机床动力滑台采用双联叶片泵YB－40/6，如图3－24所示，快速进给时两泵同时供油。工作压力为1MPa，工作进给时大流量泵卸荷，卸荷压力为0.3MPa（注：大流量泵输出的油通过左方的卸荷阀3流回油箱），由小流量泵供油，压力为4.5MPa。若泵的总效率为0.8，试求该双联泵所需的电动机功率为多少？

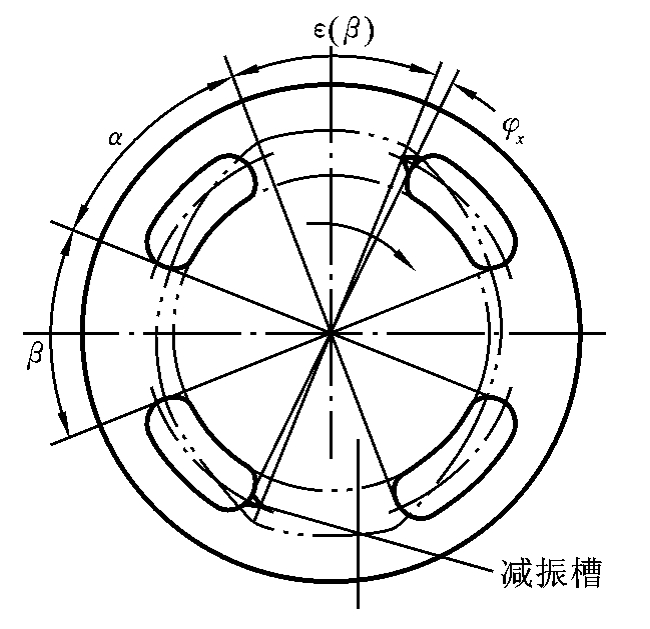

3－9　双作用叶片液压泵两叶片之间夹角为配油盘上封油区夹角为ε，定子内表面曲线圆弧段的夹角为β（见图3－25），它们之间应满足怎样的关系？为什么？

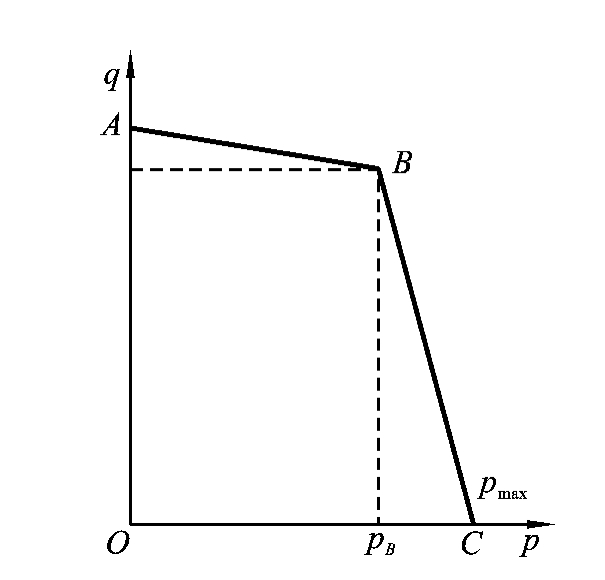

3－10　分析如图3－26所示的外反馈限压式变量叶片泵q－p特性曲线，并叙述改变AB段上下位置、BC段的斜率和拐点B的位置的调节方法。

图3－25　题3－9图

图3－26　题3－10图

3－11　什么是齿轮泵的困油现象？应如何解决？其他泵是否存在困油现象？

3－12　有一轴向柱塞泵，其柱塞直径为16mm，柱塞数为9个，柱塞在缸体上的分布圆直径为68mm，斜盘倾角为22°，泵的输出压力为10MPa，转速为1 000r/min，容积效率为0.9，机械效率为0.9。试求：

（1）泵的理论流量。

（2）泵的实际流量。

（3）泵所需的驱动力。
