6．4．12　构件图

构件图（Component Diagram）显示构件及它们之间的依赖关系。构件图专注于系统的静态实现视图。它与类图相关，通常把构件映射为一个或多个类、接口或协作。

一般来说，构件就是一个实际文件，可以有以下几种类型。

（1）源代码构件：一个源代码文件或与一个包对应的若干个源代码文件。

（2）二进制构件：一个目标码文件、一个静态的或动态的库文件。

（3）可执行构件：在一台处理器上可运行的一个可执行的程序单位。

构件图可以用于显示编译、链接或执行时构件之间的依赖关系，以及构件的接口和调用关系。

构件图包含的事物有构件、接口及其关系。图6－22是ATM系统的构件图。

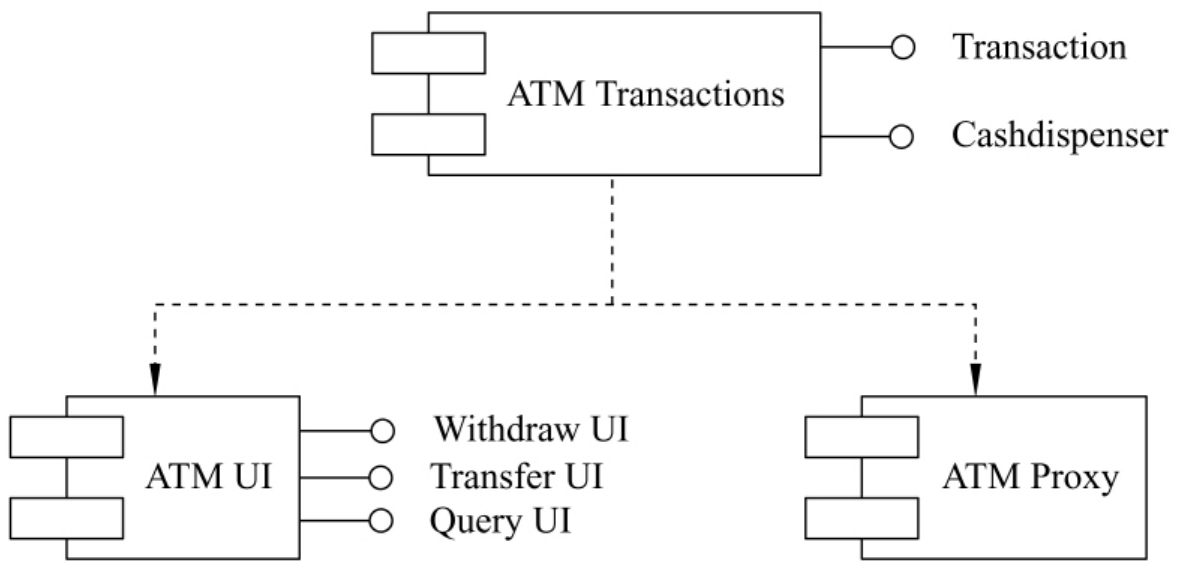

图6－22　ATM系统的构件图
