6．4．10　活动图

活动图（Activity Diagram）描述用例或对象内部的工作过程。活动图的最大优点是支持并促进并行，这使活动图已成为工作流建模及多线程编程的重要工具。

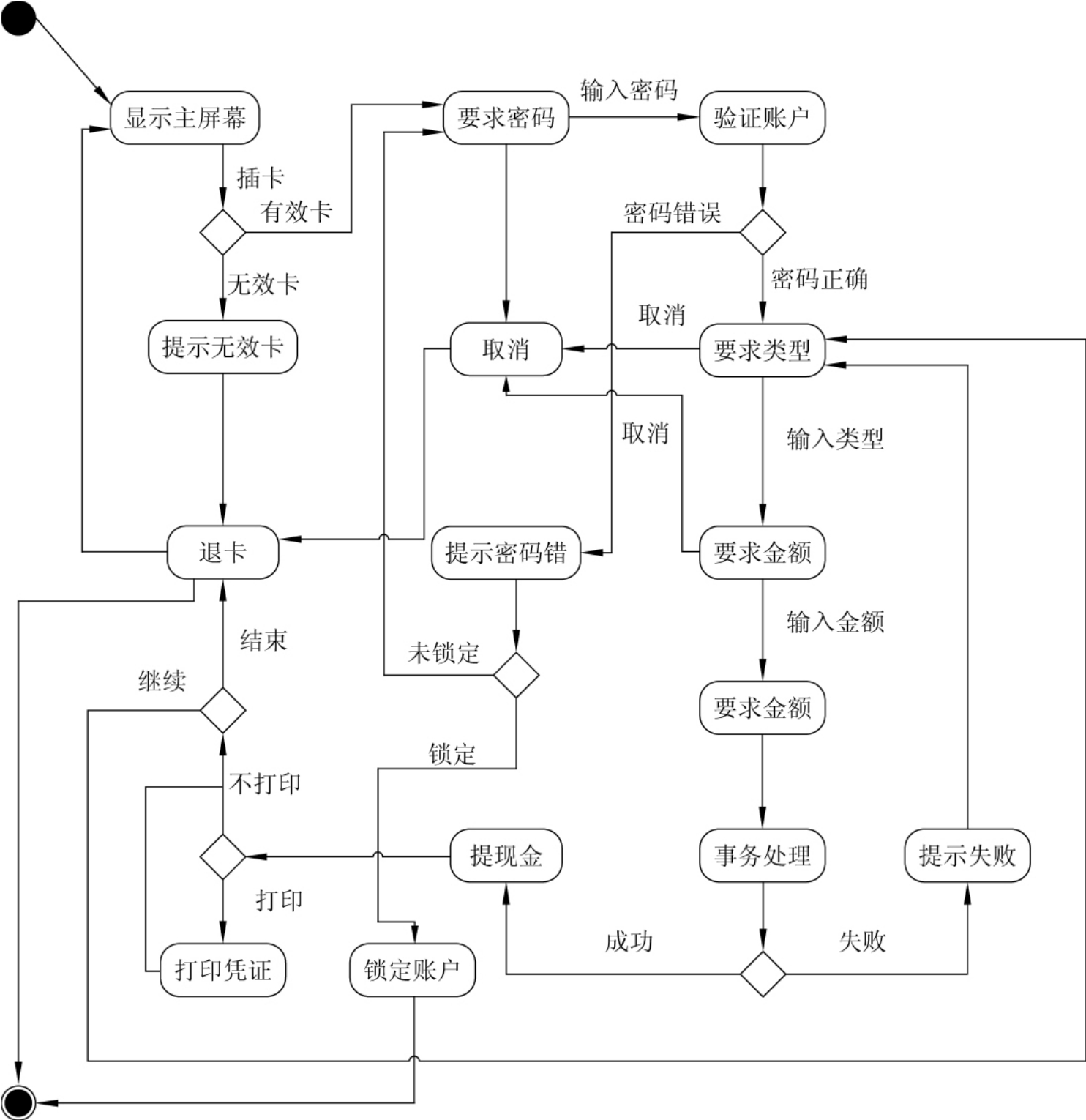

图6－20　ATM系统的状态图

活动图常用的模型事物包括活动（Activity）、起始点（Start）、终止点（End）、控制流（Transition）、对象（Object）、条件判定（Decision）、分岔（Fork）、同步（Synchronization）、信息流和泳道（Swimlane）。

活动描述的是系统要完成的一个任务或要进行的一个过程，用一个圆角的矩形表示，并标上活动名；起始点描述活动图的开始状态，与状态图类似，用一个黑色的实心圆表示，活动图可以有多个起始点；终止点描述活动图的终止状态，用一个加圈的黑色实心圆表示，活动图可以有多个终止点；控制流描述活动之间的转换，用带箭头的实线段表示，箭头指向转移的活动；对象是活动图中参与的对象，它可以发送信号给活动或是接收活动的信号，也可以表示活动的输入／输出结果，对象的表示和对象图中的表示相同；条件判定描述分支，只有单个进入控制流和多个else控制流，条件判定用一个菱形表示；分岔描述并行行为，有一个进入控制流和多个输出控制流，在激活进入控制流时，所有输出控制流都并行进行；当存在并行行为时便需要同步，同步有多个输入控制流和一个输出控制流，并且在所有输入控制流都到达时才会产生输出，分岔和同步必须匹配，它们都用一条较粗的水平的或是垂直的实线段表示；信息流描述活动和对象的交互关系，对象可以作为活动的输入／输出，也可以作为一个实体，接收活动的信号或向活动发送信号，信息流用带箭头的虚线段表示，箭头标识信息流的方向；泳道描述的是活动图中的活动的分组，通常可以将活动按照某种标准分组，泳道把活动安排成一些用垂直线隔开的垂直区，每一区代表一个特定对象的所有职责。

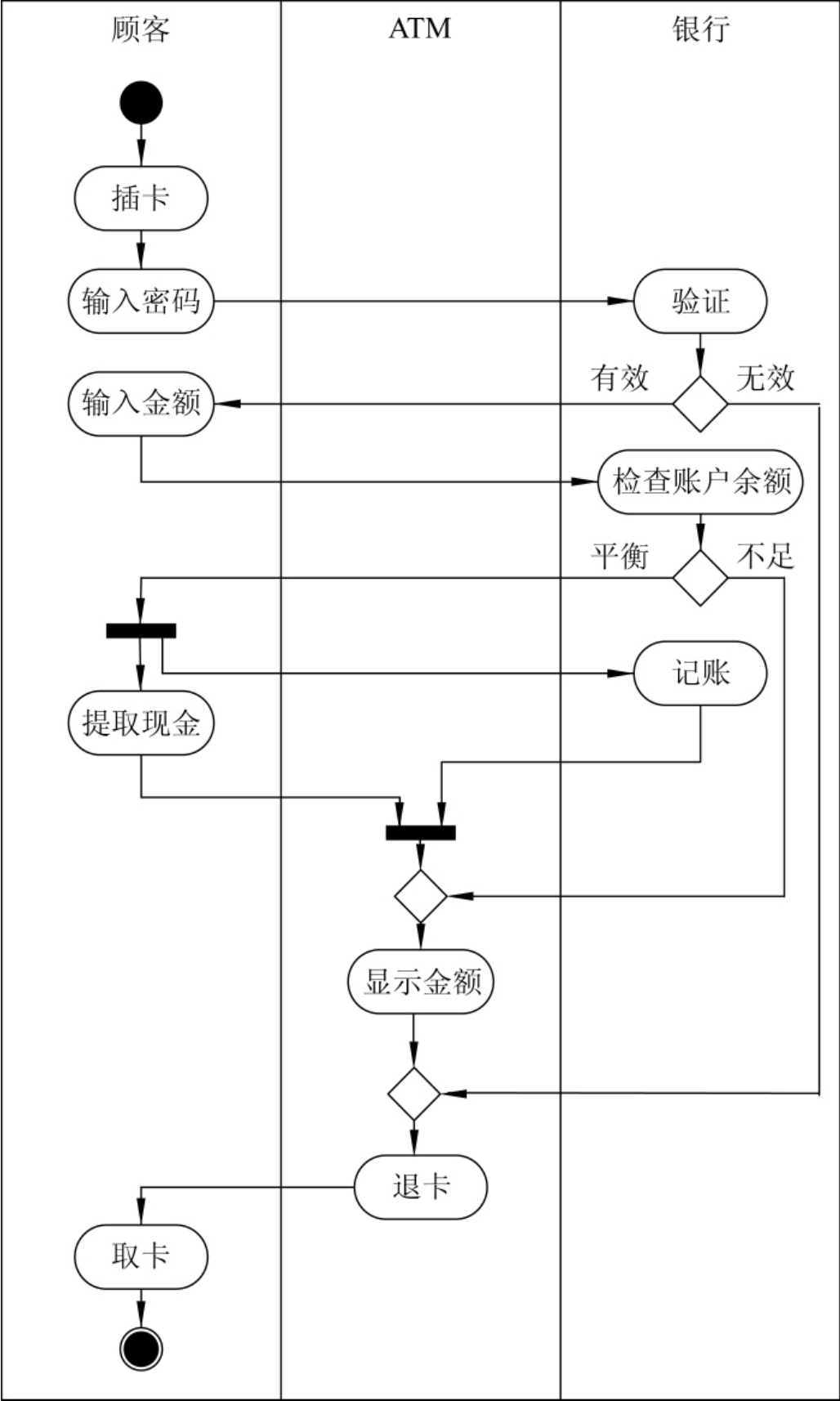

图6－21是ATM系统的一个活动图，这个活动图以顾客插入卡作为开始，以顾客取卡作为结束。

图6－21　ATM系统取款活动图
