6．4．4　UML视图

UML利用若干视图从不同角度来观察和描述一个软件系统的体系结构，从某个角度观察到的系统就构成系统的一个视图。视图由多个图构成，它不是一个图表，而是在某一个抽象层上对系统的抽象表示。如果要为系统建立一个完整的模型图，需要定义一定数量的视图，每个视图表示系统的一个特殊的方面。另外，视图还把建模语言和系统开发时选择的方法或过程连接起来。

1．“4＋1”视图

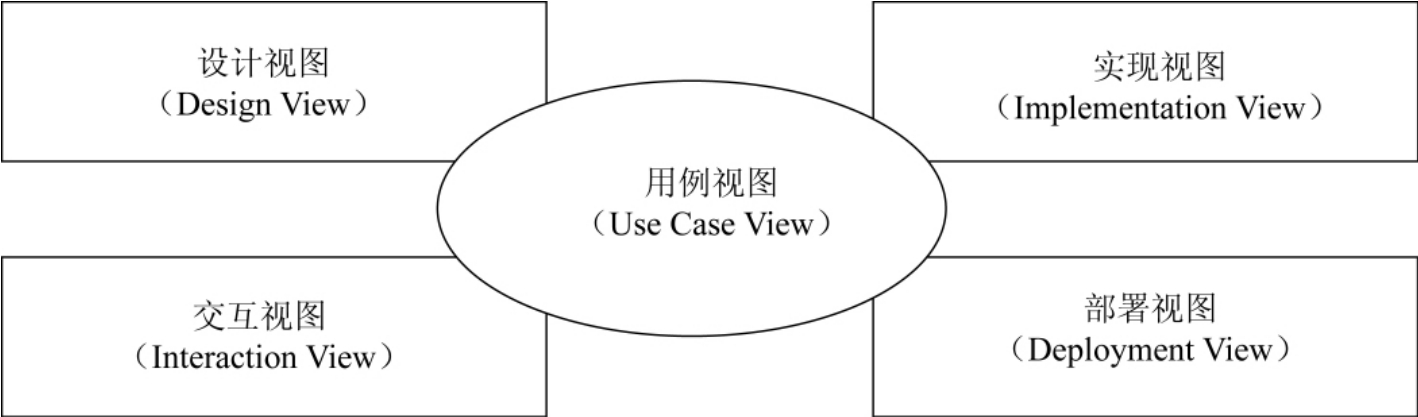

“4＋1”视图如图6－8所示，其中，用例视图是核心。

图6－8　“4＋1”视图

1）用例视图

作用：描述系统的功能需求，即被外部参与者所能观察到的功能，找出用例和参与者。

适用对象：用户、分析人员、设计人员、开发人员、测试人员。

表现图形：用例图、活动图、交互图、状态图。

2）设计视图

作用：表示系统的概念设计和子系统结构等，描述了用例视图中提出的系统功能的实现。它关注系统内部系统的静态结构和系统内部的动态协作关系。

适用对象：分析人员、设计人员、开发人员。

表现图形：类图、对象图、活动图、交互图、状态图。

3）交互视图

作用：描述系统不同部分之间的控制流，包括可能的并发机制和同步机制，主要针对系统性能、可伸缩性和吞吐量。交互视图对应于《UML用户指南》（第1版）中的进程视图（Process View）。

适用对象：开发人员、系统集成人员。

表现图形：与设计视图相同，但是侧重于主动类和它们之间流动的消息。

4）实现视图

作用：描述系统代码构件组织和实现模块及它们之间的依赖关系，即装配和发布系统的物理构件和文件。

适用对象：开发人员、设计人员。

表现图形：构件图、交互图、状态图、活动图。

5）部署视图

作用：描述组成系统的物理部件的分布、交付和安装，包含形成系统物理拓扑结构的节点。

适用对象：开发人员、系统集成人员、测试人员等。

表现图形：部署图、交互图、状态图、活动图。

2．UML视图与图

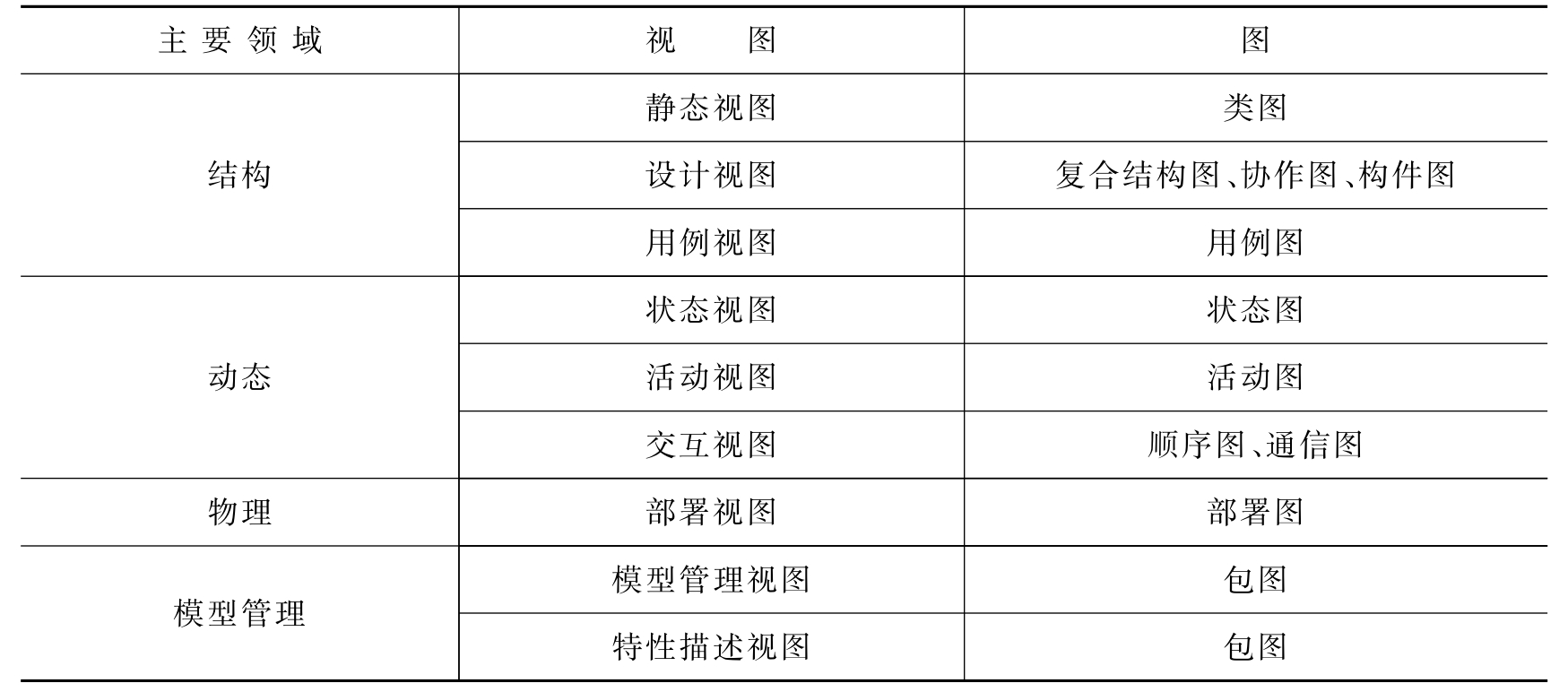

“4＋1”视图最早由Philippe Kruchten提出，并将其作为软件体系结构的表示方法，由于比较合理，因此被广泛接受。但需要说明的是，UML中的视图并不是只有这5个视图，如果认为这些视图不能完全满足需要，用户可以自定义视图。在《UML用户指南》（第2版）中，将UML图划分为四大领域九种视图，如表6－3所示。

表6－3　UML图的四大领域和九种视图

3．UML图形分类

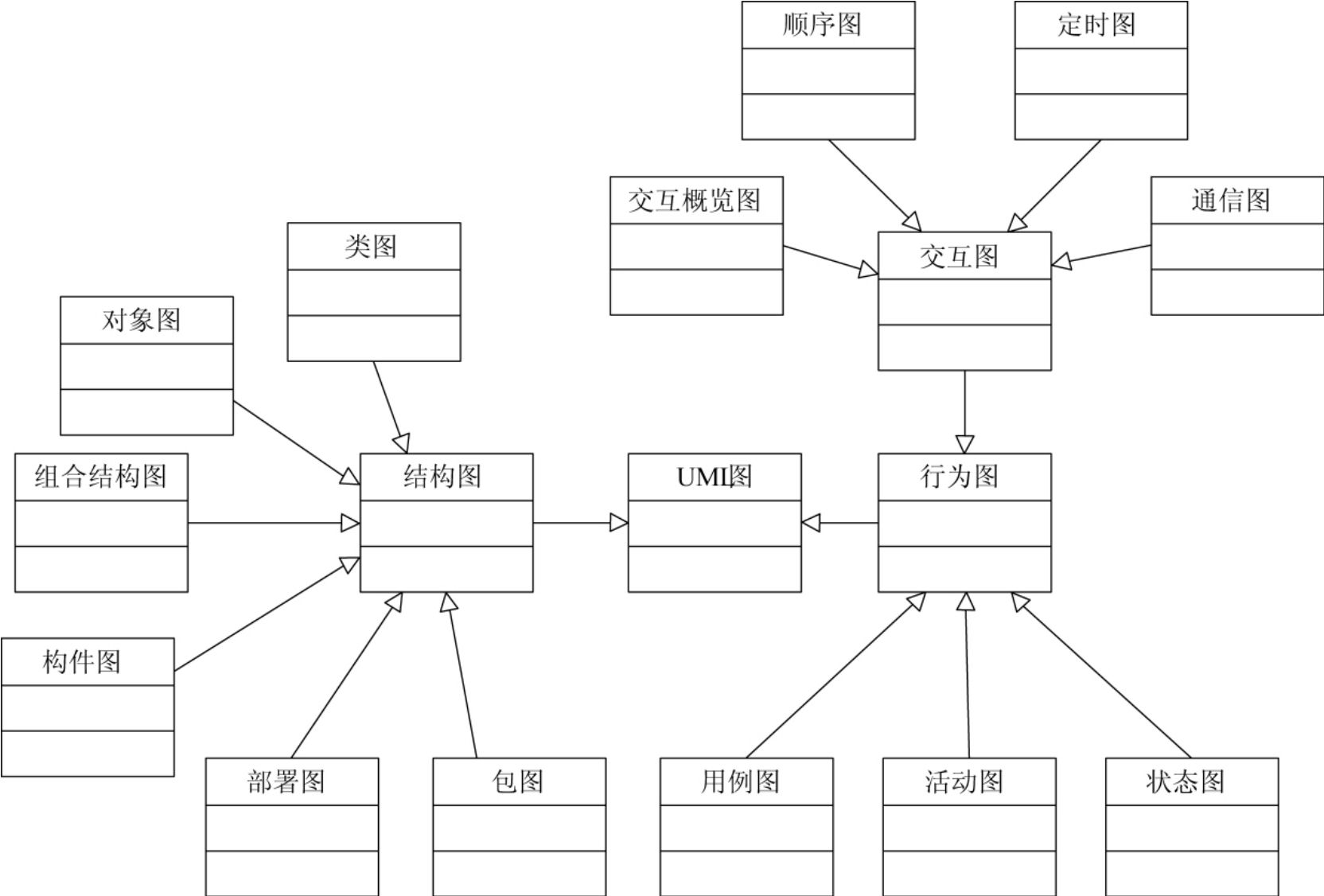

从使用角度可以将UML的13种图划分为结构模型（也称为结构图、静态模型）和行为模型（也称为行为图、动态模型）两大类，如图6－9所示。

图6－9　UML图形分类

就使用频率和重要性而言，类图（Class Diagram）、用例图（Use Case Diagram）和顺序图（Sequence Diagram）是UML图形中最关键的图。
