3．4．2　利用Visio绘制数据流图

下面简单介绍Visio绘制数据流图的基本过程。

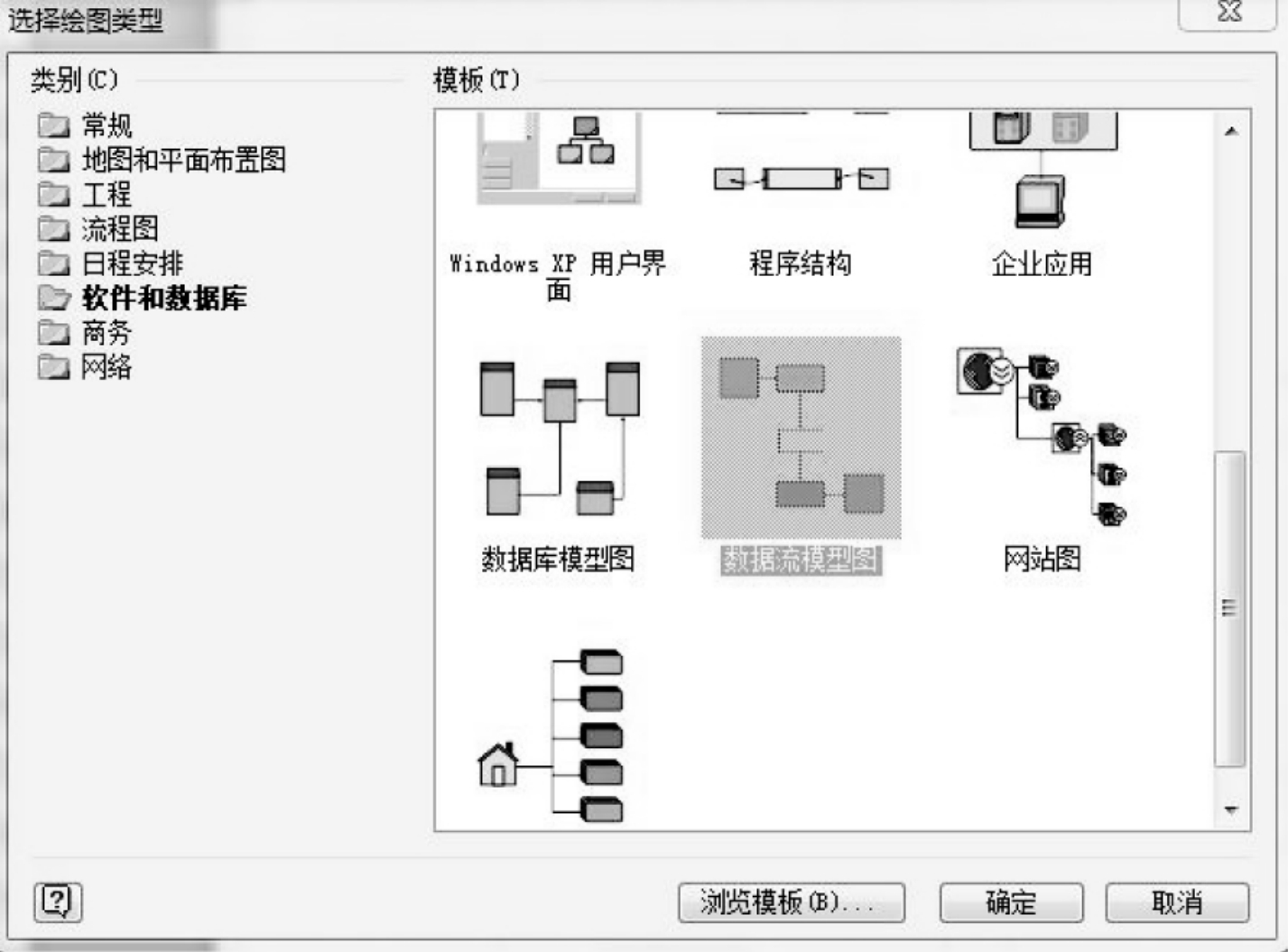

（1）打开Visio 2007，选择“文件”→“形状”→“软件和数据库”模板，然后再选择“数据流模型图”，如图3－13所示。

图3－13　选择绘图类型

单击“确定”按钮，即进入了画图界面。下面根据项目要求开始画图。

（2）绘制图元。Visio 2007支持拖曳式绘图，即将所需的图元拖曳到绘图窗口上。

（3）编辑图元。双击每个图元，进入文本编辑状态后，输入相应的文字信息。这里要注意：在Visio 2007中，不能对“数据存储”图元进行文字编辑。

（4）连接图元。依据数据在各图元之间的流动关系，将相关图元用数据流连线连接起来。在连接图元时，可以用Visio 2007的自动连线功能，也可以将“数据流”连线拖曳到待连线的图元之间。双击“数据流”图元，可以输入数据流所表示的详细信息。

（5）布局。先选中多个图元，然后利用菜单栏中的“形状”→“对齐形状”和“形状”→“分布形状”对图形进行布局，最后便可得到完整的数据流图。
