7.6 场 镜

在一些较复杂的光学系统中,常希望在保持系统光学特性不变的前提下,尽可能减小系统后方光学元件的口径,以减小整个仪器的外形尺寸,并有利于该元件的像差校正及结构简化;此外,有时需要改变系统中成像光束的位置,以满足某些(例如入瞳与出瞳位置)特定的要求。为此,通常在系统的像面或像面附近加入一块透镜(大多数情况是加入正透镜),以改变斜光束的方向。


图7.17 像面处加入场镜的开普勒望远镜

最简单的例子,是在开普勒望远镜的像面处加入一个薄的正透镜,如图7.17(b)所示。由于物镜所成的像恰好位于正透镜的主平面上,因而经正透镜所成的像与原来的像大小相等且位置不变,即该正透镜不影响系统的成像特性。但是,由于正透镜的会聚作用,斜光束发生向光轴的折转,使其在目镜上的投射高度降低,因而目镜口径得以减小,出瞳位置也将改变。称位于光学系统像面或像面附近的这种透镜为“场镜”。显然,场镜的作用是改变成像光束(斜光束)的位置,但不影响系统的成像特性。

将场镜与目镜作为一个复合光组研究的结果表明:复合光组的焦距值等于目镜的焦距值,即场镜的加入并不改变目镜的光焦度;复合光组的前主面与目镜的前主面重合,因而复合光组的物方焦点与物镜的像方焦点重合,整个系统仍为一望远系统,且新系统的视放大率与视场均不改变,这表明整个望远系统不因加入该场镜而改变其光学特性;复合光组的后主面在其前主面的左侧,两者分离;由斜光束主光线所决定的出瞳位置将发生变化。

场镜的上述特性被应用于很多目镜的设计中。大多数的正目镜结构,均由两部分组成,即:靠近物镜一方的场镜(又叫集光镜),与靠近眼睛一方的接目镜。为了避免看到场镜表面和玻璃疵病(麻点、条纹、气泡等),通常不将场镜直接设置在像面上,而是置于像面后方或前方的光路中(如冉斯登目镜和惠更斯目镜)。场镜可以是会聚透镜,也可以是发散透镜,会聚透镜使斜光束的主光线向光轴折转,以减小接目镜的口径(见图7.18(a));发散透镜使斜光束的主光线与光轴夹角增大,目的是增大出瞳距离(见图7.18(b))。

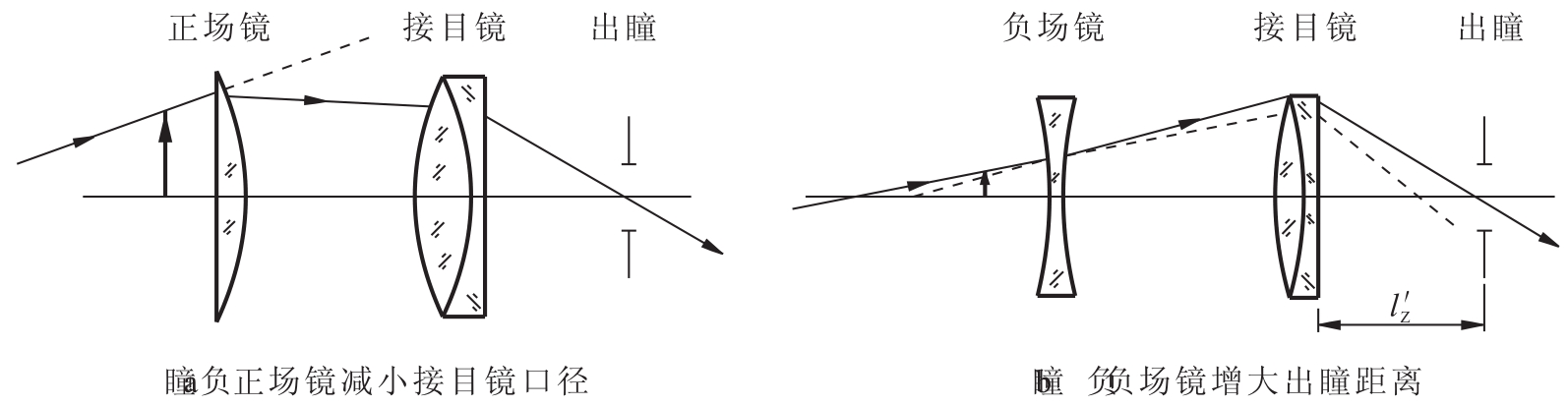

图7.18 两种类型的场镜

此外,场镜在一些连续成像的组合系统中经常被采用。当两个系统组合在一起成像时(例如具有透镜转像系统的地面望远镜或潜望镜),为了使前一个系统的出射光束都能通过后一个系统,但又不使后一个系统的通光口径太大,就需要在中间像面处加入一个场镜,如图7.19所示。物体AB(y)首先经前组透镜成像在A'B'(y')。为减小前组透镜的口径,将孔径光阑(入瞳)置于前组透镜的镜框上。像A'B'经后组透镜成像为A″B″(y″)。为使成像光束能全部进入后组透镜,若不加场镜则后组透镜的口径将达到不能容许的地步;为避免这一弊病,在中间像平面A'B'处加入一个场镜,使成像的轴外光束向光轴折转,其主光线恰好通过后组透镜的中心,则后组透镜的口径大大减小。

为确定场镜的焦距只需知道某一条光线,例如主光线,经过场镜前后对其位置的要求,即可根据高斯物像关系公式解出。如图7.19所示,主光线在到达场镜之前通过前组中心O1点,经场镜后,通过后组中心O2点,因此O1点与O2点对场镜是一对共轭点。若给定前组及后组到中间像面的距离lc和lc',则可解出场镜焦距img779。

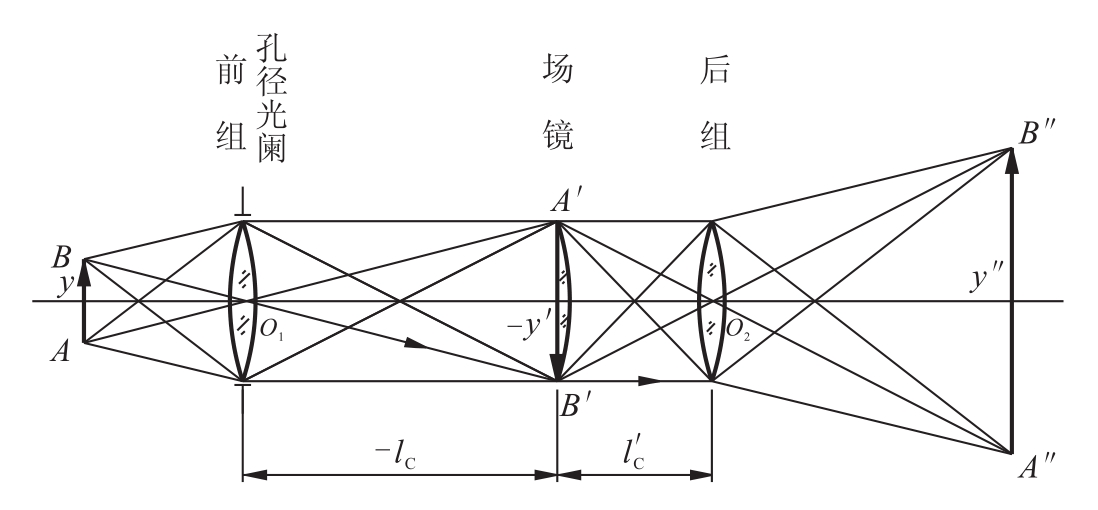

图7.19 透镜转像系统中加入场镜
