（1）尺寸标注的基本规则

①机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。

②图样中（包括技术要求和其他说明）的尺寸，以毫米为单位时，不需标注计量单位的代号或名称，如采用其他单位时，则必须注明相应计量单位的代号或名称。

③图样中所注尺寸是该图样所示机件最后完工时的尺寸，否则应另加说明。

④机件上各结构的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。

（2）尺寸的组成

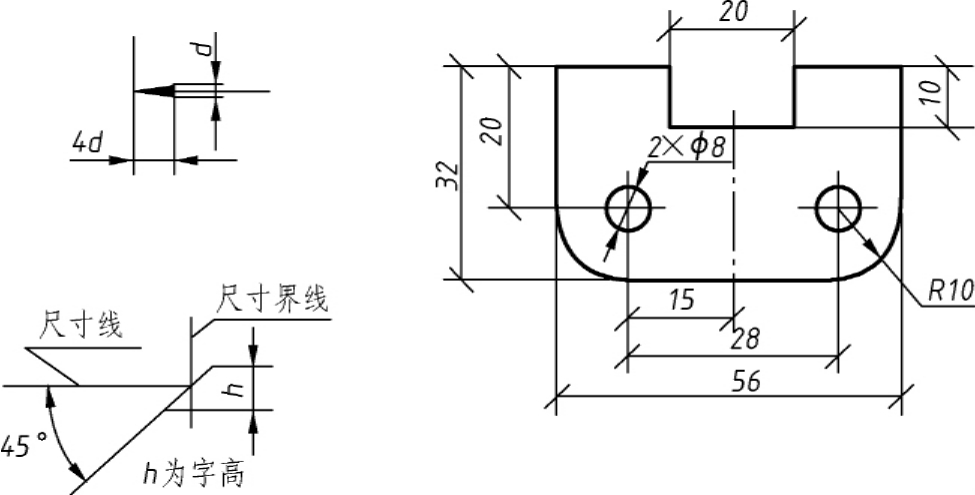

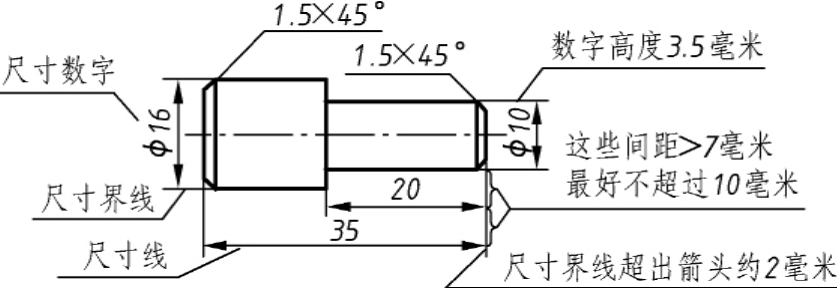

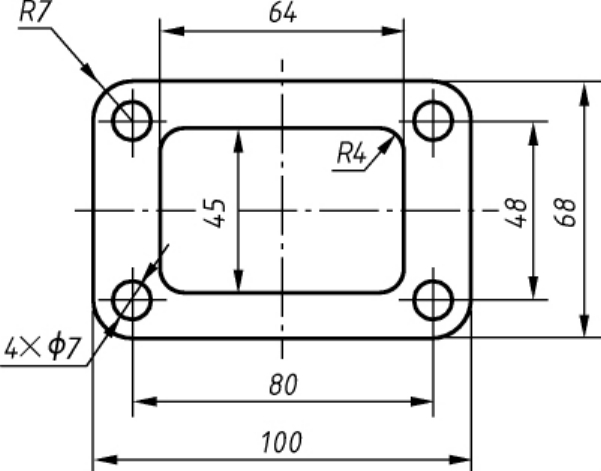

图样上标注的每一个尺寸，一般都由尺寸界线、尺寸线和尺寸数三个要素组成，其相互关系如图F10所示。

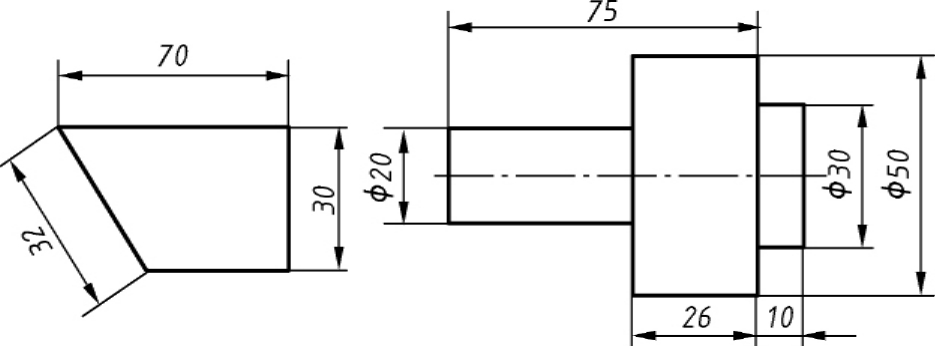

尺寸界线用细实线绘制，并应由图形的轮廓线、轴线或对称中心线处引出。也可利用轮廓线、轴线或对称中心线作尺寸界线，如图F11所示。

尺寸界线一般应与尺寸线垂直，当尺寸界线贴近轮廓线时允许倾斜。在光滑过渡处标注尺寸时，必须用细实线将轮廓线延长，从它们的交点处引出尺寸界线，如图F12所示。

（a）尺寸线用细实线绘制，其终端有箭头和斜线两种形式。

一般机械图样的尺寸线终端采用箭头的形式（小尺寸标注除外），土建图样的尺寸线终端采用斜线的形式，如图F13所示。尺寸线与尺寸界线必须相互垂直，并且同一图样中只能采用一种尺寸线终端形式。

注意：在同一张图样中箭头与短斜线不能混用，箭头尖端必须与尺寸界线接触，不得超出也不得分开。

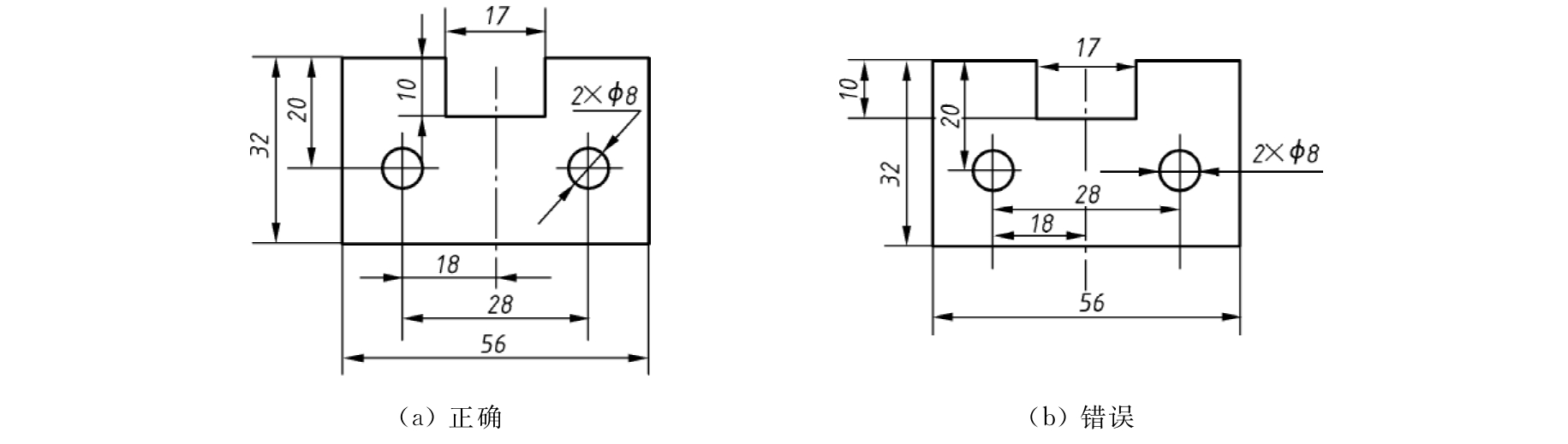

（b）尺寸线必须单独画出，不能用其他图线代替，不能与图线重合或在其延长线上。尺寸引出标注时，不能直接从轮廓线上转折，如图F14所示。

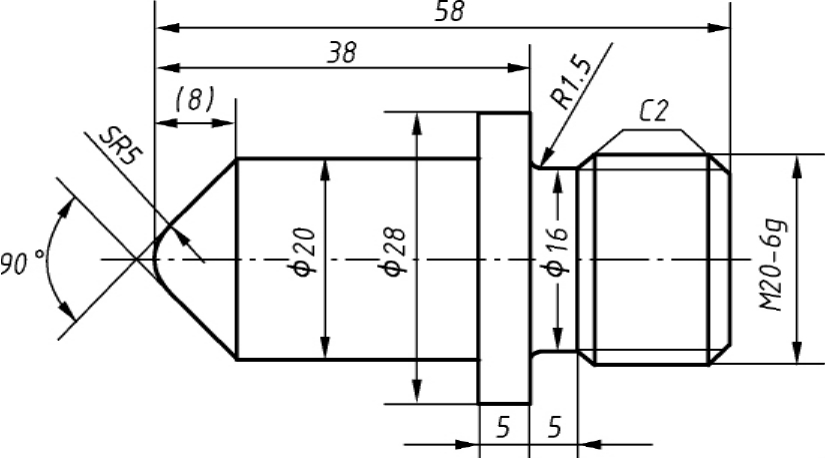

线性尺寸的数字一般应注写在尺寸线的上方，也允许注写在尺寸线的中断处。当位置不够可引出标注，如图F15中的SR5mm。尺寸数字不可被任何图线所通过，当无法避免时，必须将该图线断开，如图F15中的尺寸φ20mm、φ28mm、φ16mm。

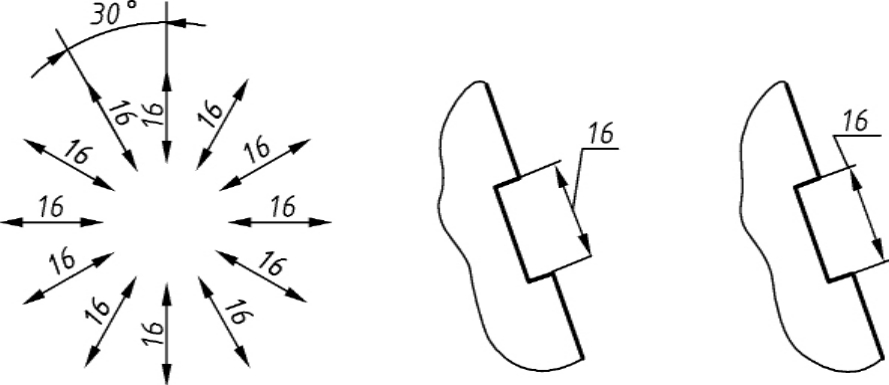

尺寸数字的方向，一般应采用图F16所示的第一种方法书写，尽可能避免在图示30°范围内标注尺寸，当无法避免时可按图F16中尺寸16的形式标注。在不致引起误解时，也允许采用图F17所示的第二种方法注写。但在一张图样中，尽可能采用一种方法。

（3）各类尺寸注法

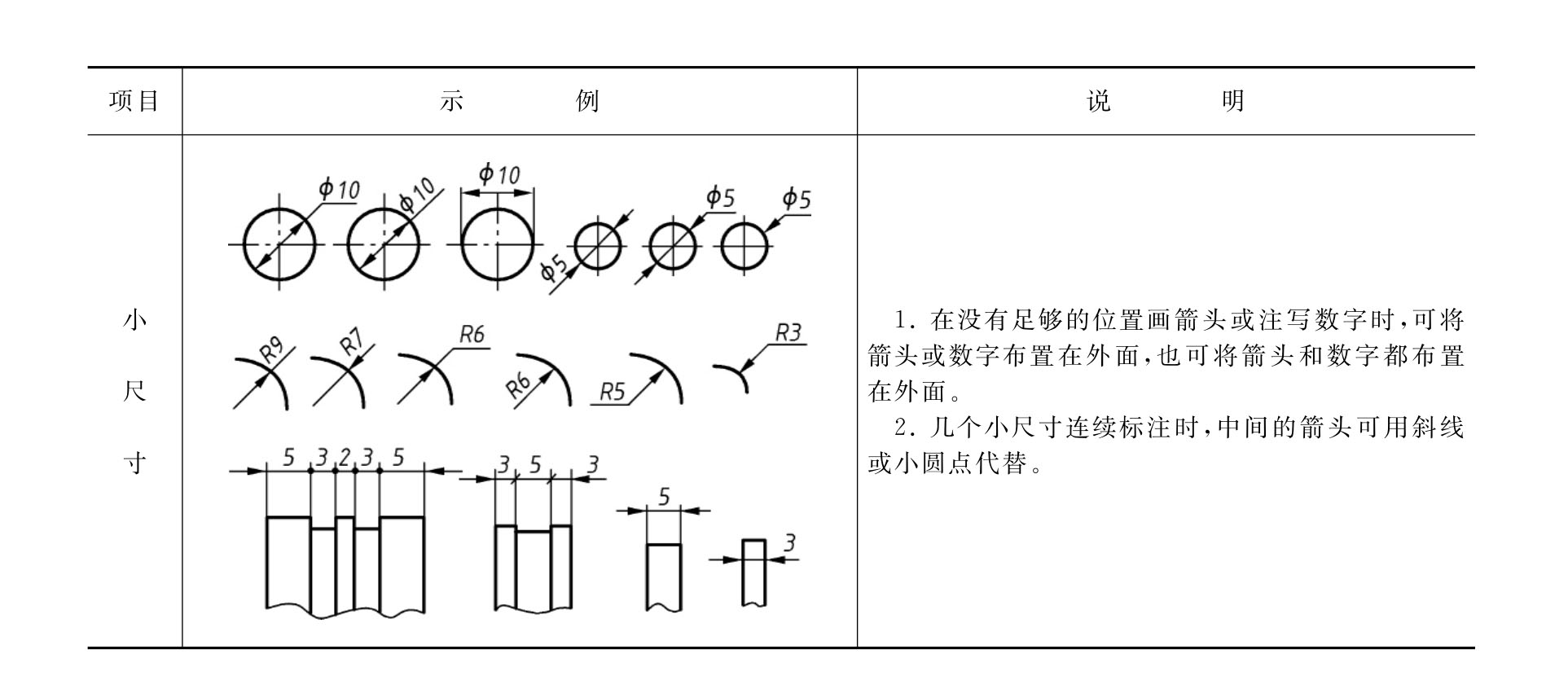

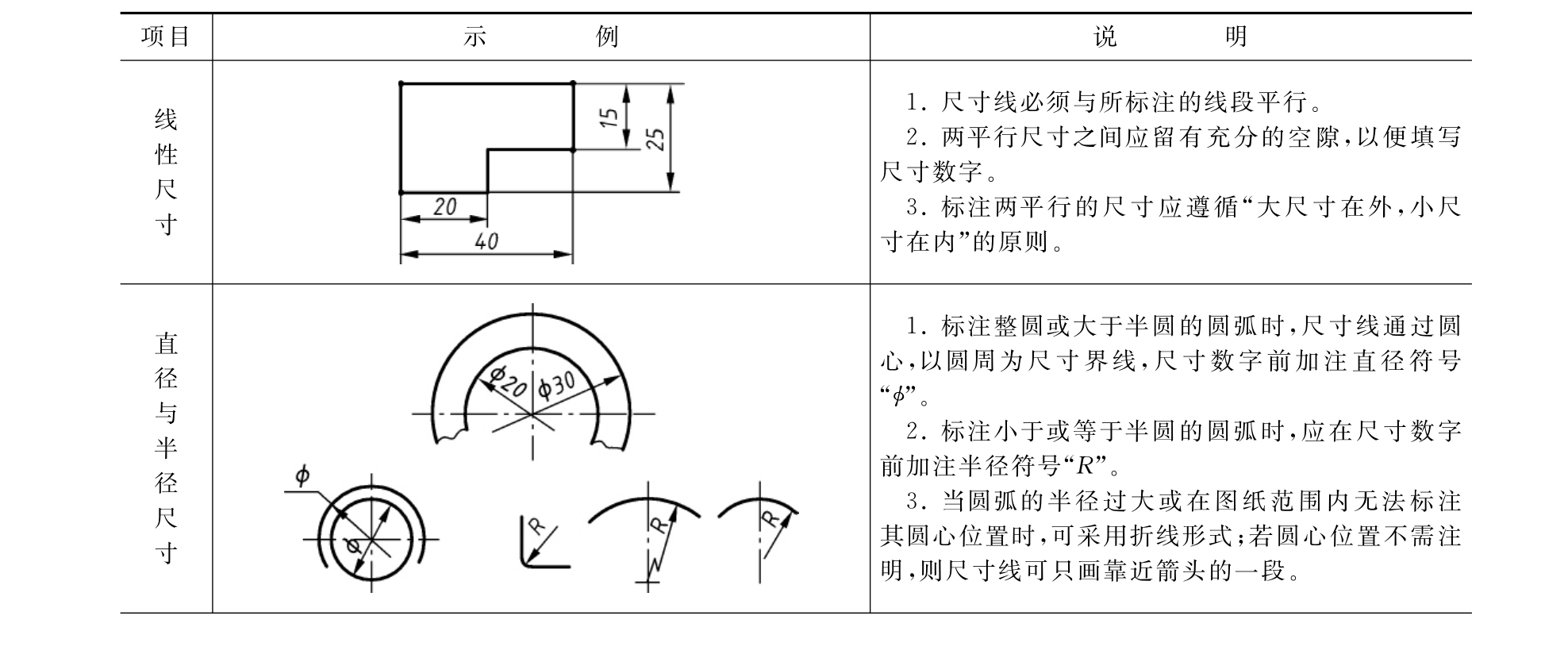

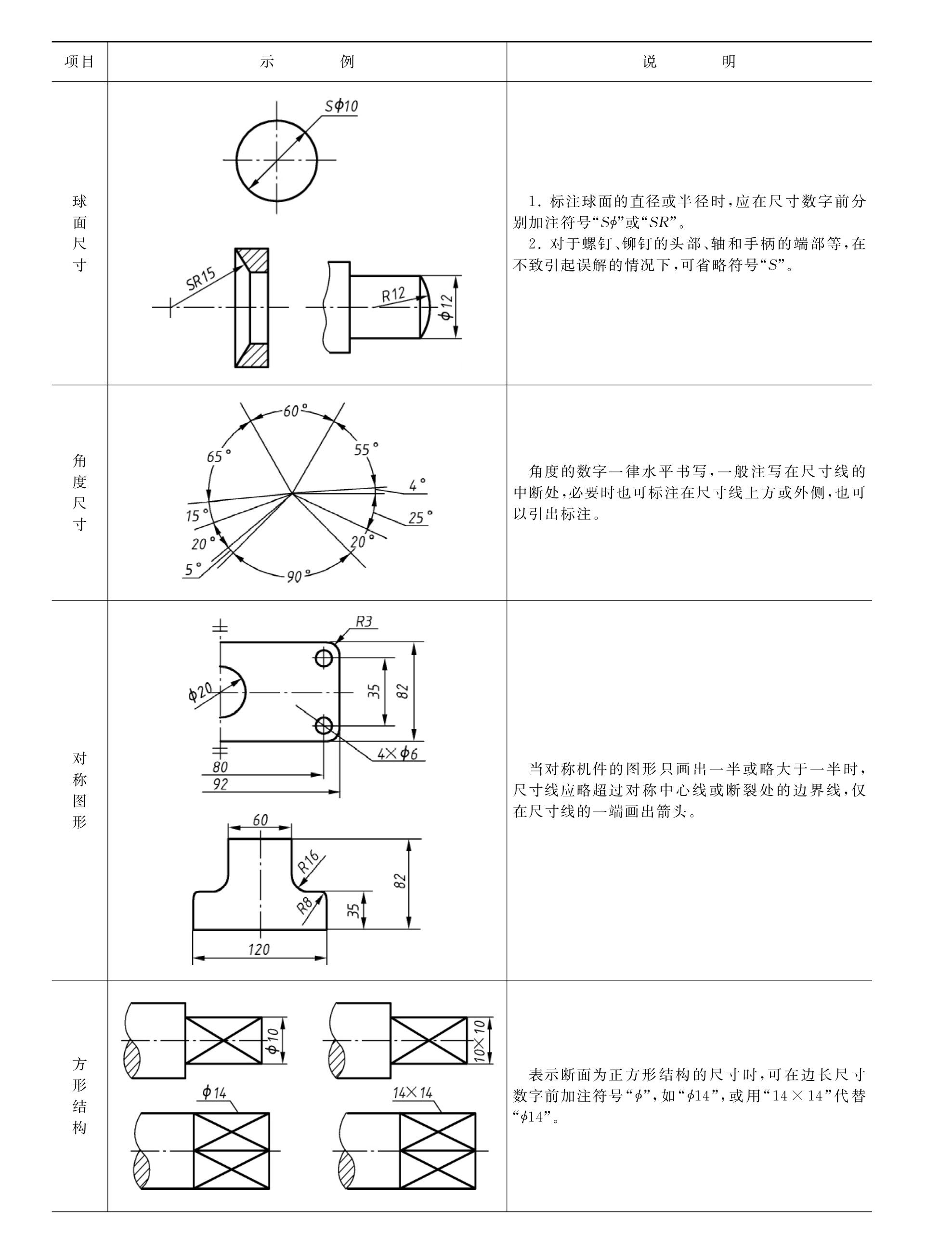

表F5列出了一些常用的尺寸注法。

[1]“GB”是国家标准的缩写，“T”是推荐的缩写，“14698”是该标准的编号。
