三维建模与机械工程图
1.16.3 F4 图线(GB/T 17450—1998)

F4 图线(GB/T 17450—1998)

图线是起点和终点间以任意方式连接的一种几何图形,形状可以是直线或曲线,连续或不连续线。图线的起点和终点可以重合,例如一条图线形成圆时的情况。

当图线长度小于或等于图线宽度的一半时,称为点。

(1)线型

GB/T 17450—1998中规定了15种基本线型的代号、型式及其名称,见表F3。

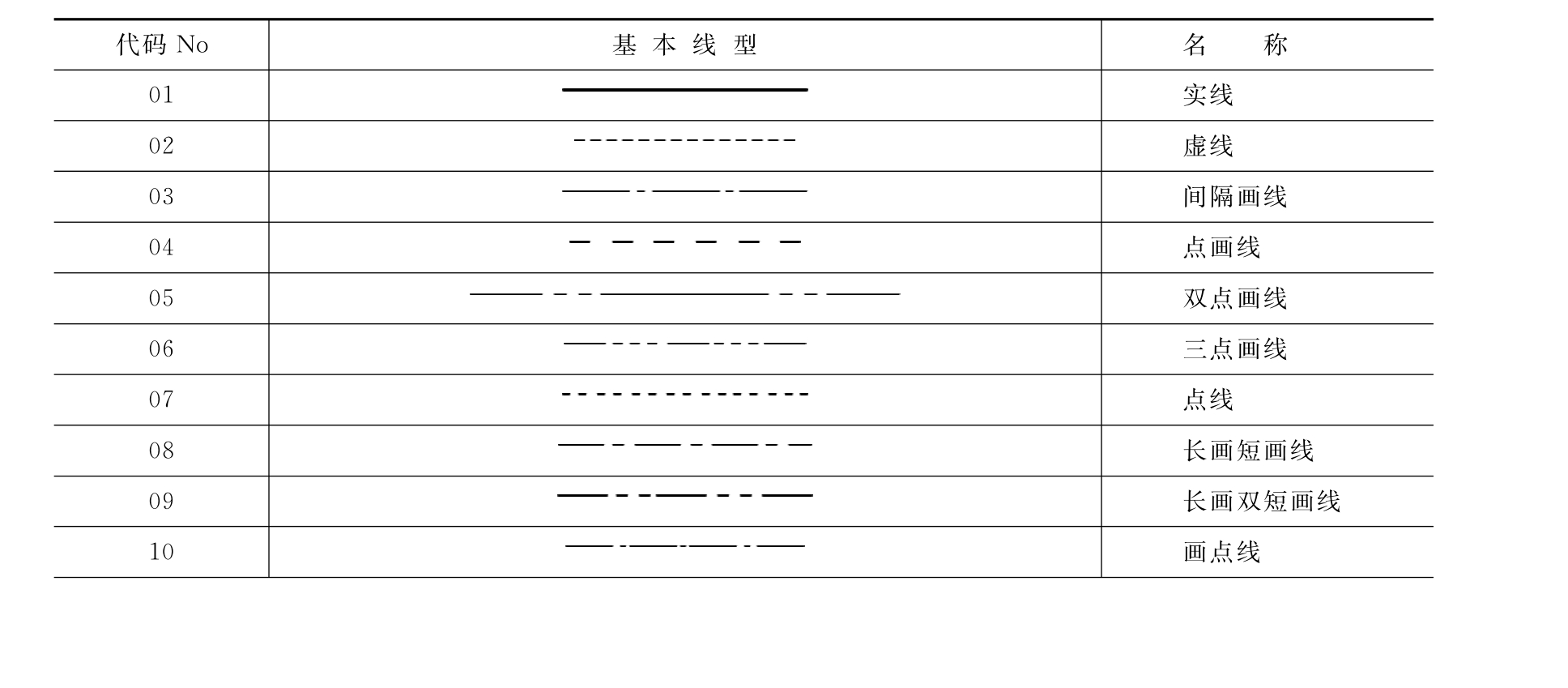

表F3 15种基本线型的代号、型式及其名称

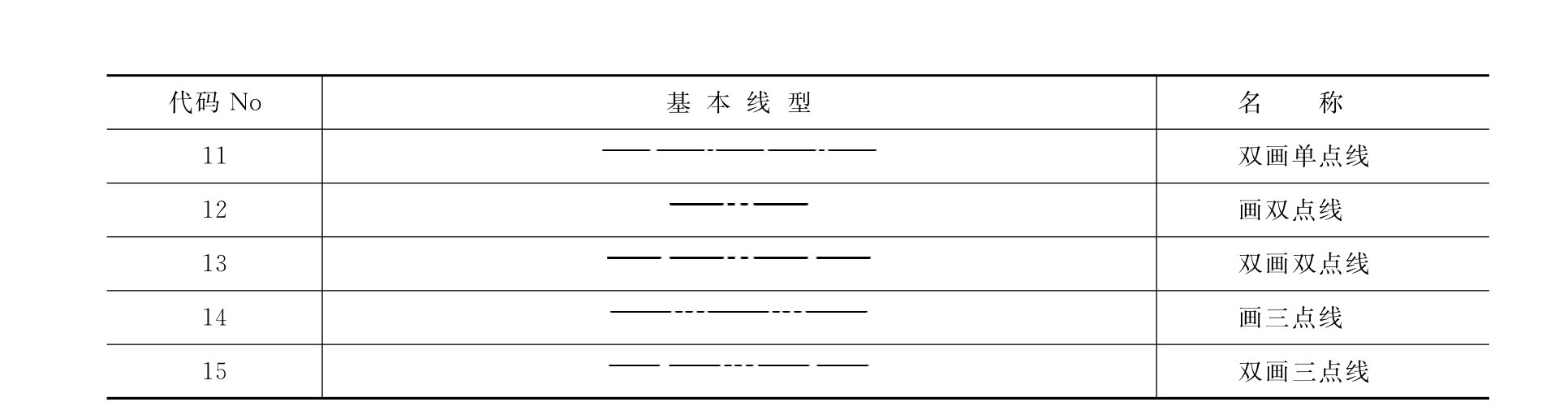

续表


表F4中列出了绘制工程图样时常用的图形名称、图线型式、宽度及其主要用途。图F8所示为图线的应用举例。

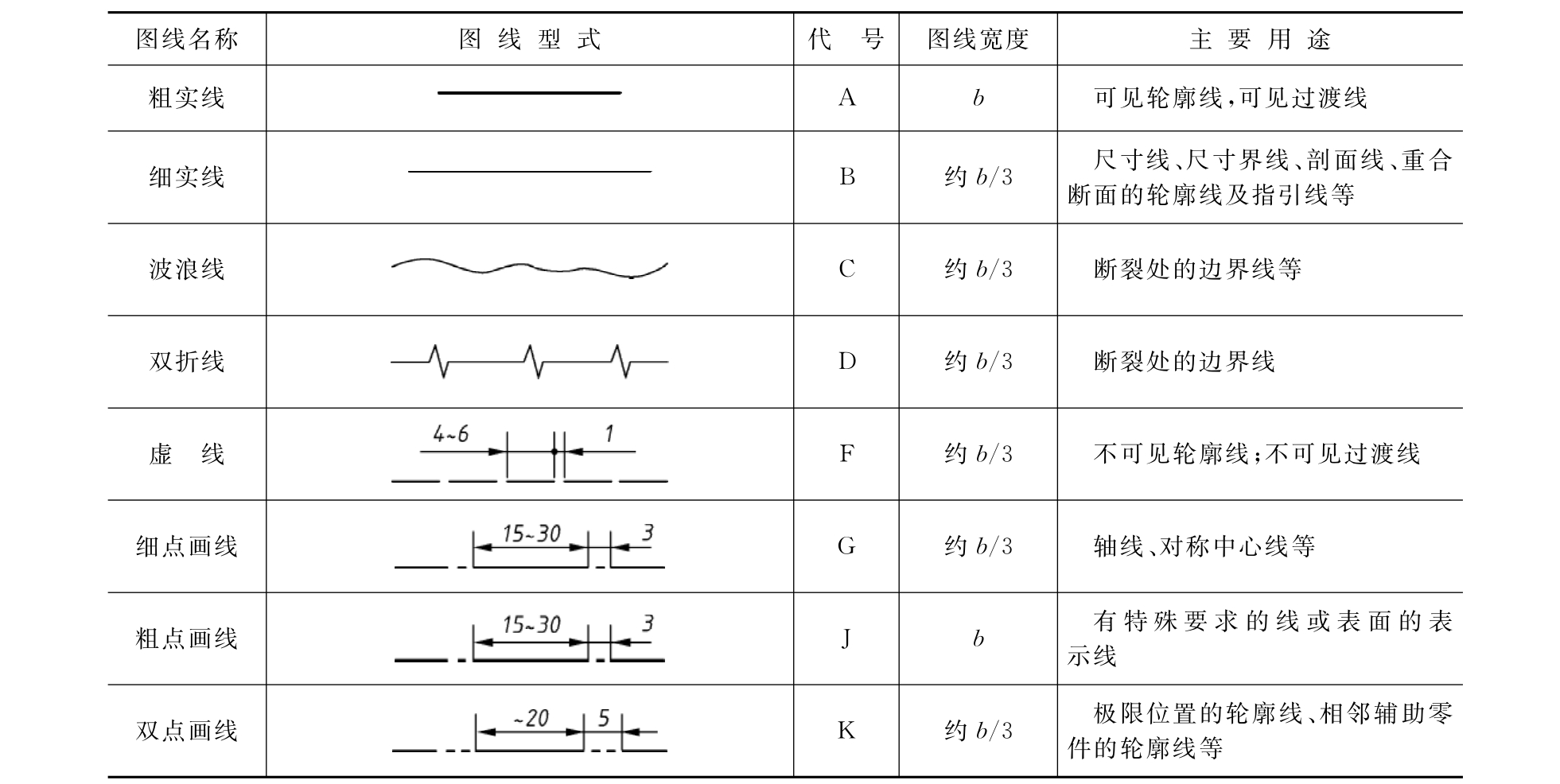

表F4 常用的工程图线名称及主要用途


注:1.表中虚线、细点画线、双点画线的线段长度和间隔的数值可供参考

2.粗实线的宽度应根据图形的大小和复杂程度选取,一般取0.7mm

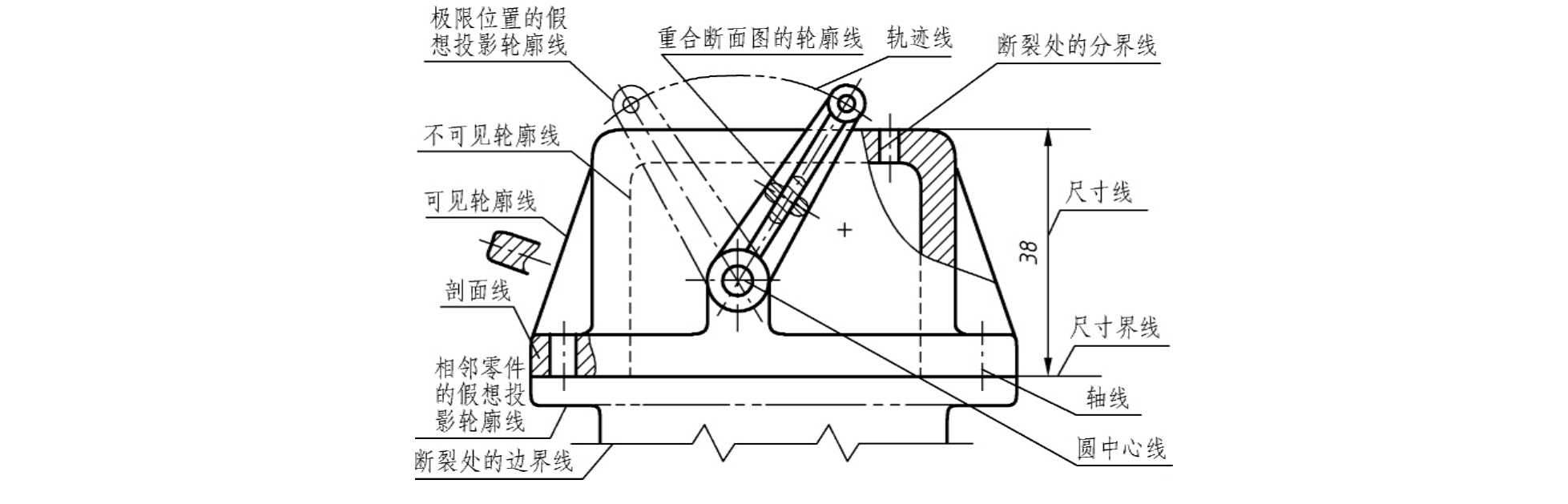

图F8 图线的应用举例

(2)线宽

所有线型的图线宽度应按图样的类型和尺寸大小在下列系数中选择。该数系的公比为img617(≈1∶1.4):

0.13mm;0.18mm;0.25mm;0.35mm;0.5mm;0.7mm;1mm;1.4mm;2mm。

机械图样中图线分粗线型和细线型两种。粗线型宽度(d)应根据图形大小和复杂程度在0.5~2mm之间选取,细线型的宽度约d/2。

(3)图线的画法和注意事项(图F9)

①同一图样中,同类图线的宽度应基本一致。虚线、点画线及双点画线的线段长短和间隔应各自大致相等。

②虚线、点画线及双点画线和粗实线或它们自己相交时,都应以线段相交,不应在空隙或短画处相交。

③绘制圆的对称中心线时,圆心应为线段的交点,首末两端应是线段而不是短画或点,且应超出图形轮廓线的2~5mm。

④当在较小的图形上绘制点画线或双点画线有困难时,可用细实线代替。

⑤当虚线、点画线及双点画线是粗实线的延长线时,连接处应空开。⑥当各种线条重合时,应按粗实线、虚线、点画线的优先顺序画出。


图F9 图线画法示例
