字体是图样中的一个重要部分。标准规定图样中书写的字体必须做到字体工整，笔画清楚，间隔均匀，排列整齐。

（1）字高

字体高度（用h表示）的公称尺寸系列为1．8，2．5，3．5，5，7，10，14，20mm。如需要书写更大的字时，其字体高度应按比率递增。字体的号数就是字体的高度，例如10号字即表示字高为10mm。

（2）汉字

汉字应写成长仿宋体字，并应采用中华人民共和国国务院正式推行的《汉字简化方案》中规定的简化字。汉字的高度h不应小于3．5mm，其字宽一般为

。例如10号字的字宽约7．1mm。

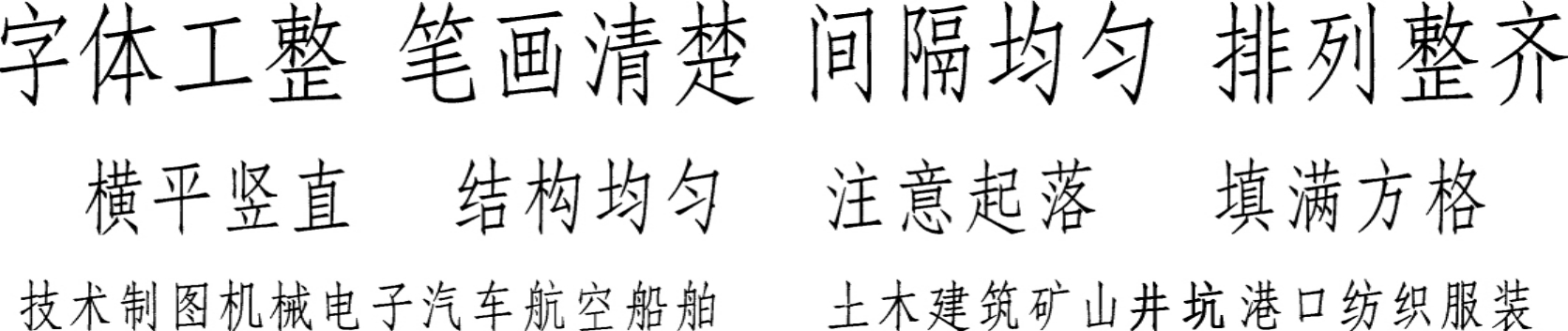

书写长仿宋体汉字的横平竖直、起落分清、结构均匀、粗细一致，呈长方形。长仿宋体汉字的示例如图F6所示。

（3）字母和数字

字母和数字分为A型和B型。其中A型字体的笔画宽度（d）为字高的1／14，B型字体的笔画宽度（d）为字高的1／10，在同一张图样上，只允许选用一种类型的字体。

字母和数字可写成斜体和直体，一般采用斜体。斜体字字头向右倾斜，与水平基准线成75°。

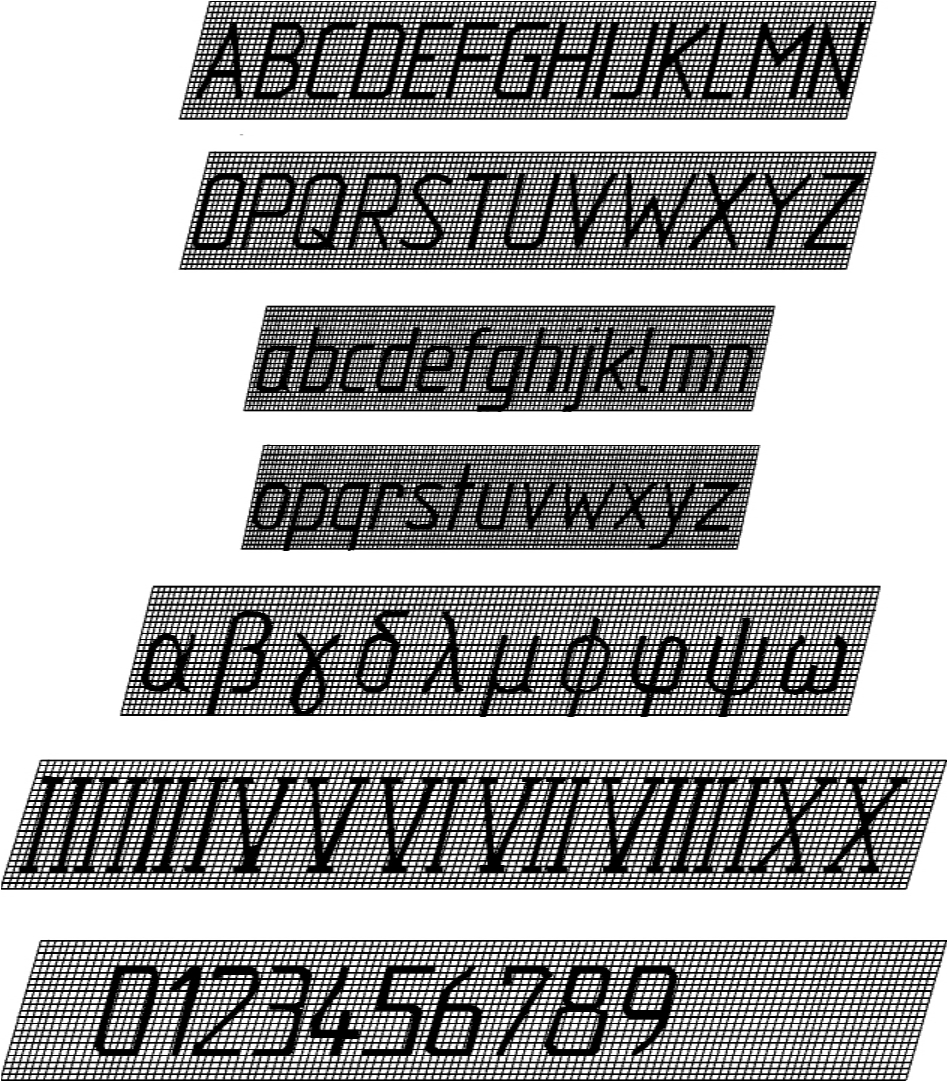

技术图样中常用的字母有拉丁字母和希腊字母两种，常用的数字有阿拉伯数字和罗马数字两种，字母和数字的示例如图F7所示。
