1.16.1 F1 图纸幅面和格式(GB/T 14689—2008)

F1 图纸幅面和格式(GB/T 14689—2008)[1]

绘制技术图样时,应优先采用表F1中规定的基本幅面,必要时允许加长幅面,加长部分尺寸,请查阅GB/T 14689—2008。

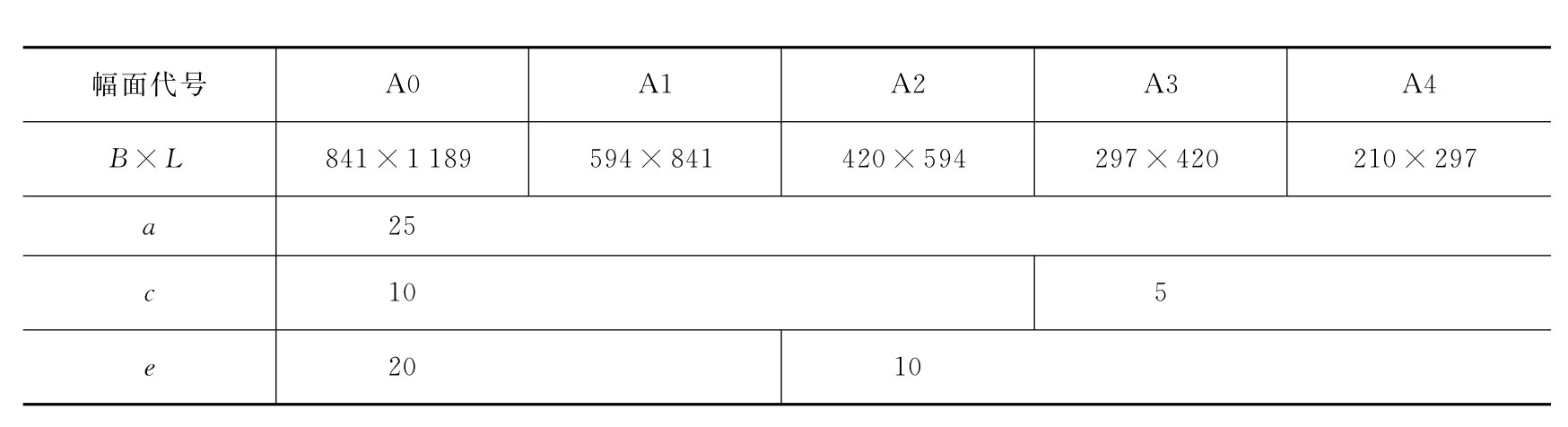

表F1 图纸幅面


(1)图框格式

在图纸上必须用粗实线画出图框,其格式分为不留装订边和留装订边两种,如图F1所示,它们各自的周边尺寸见表F1。但应注意:同一产品的图样只能采用同一种格式。

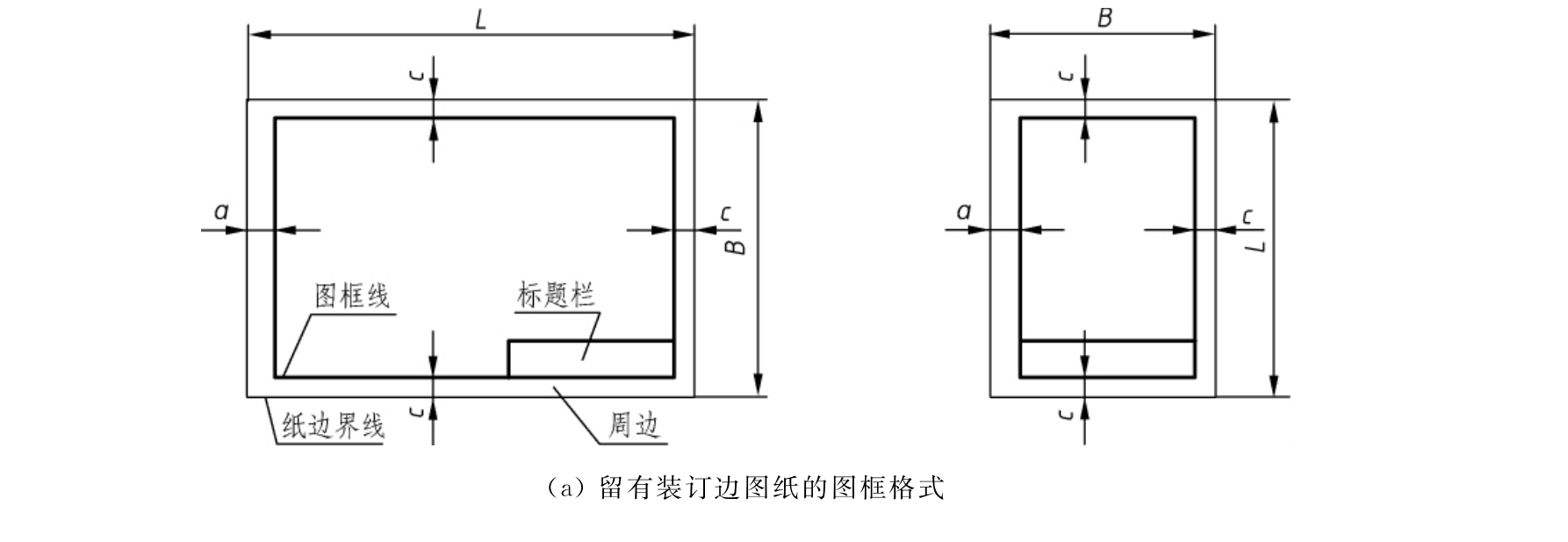

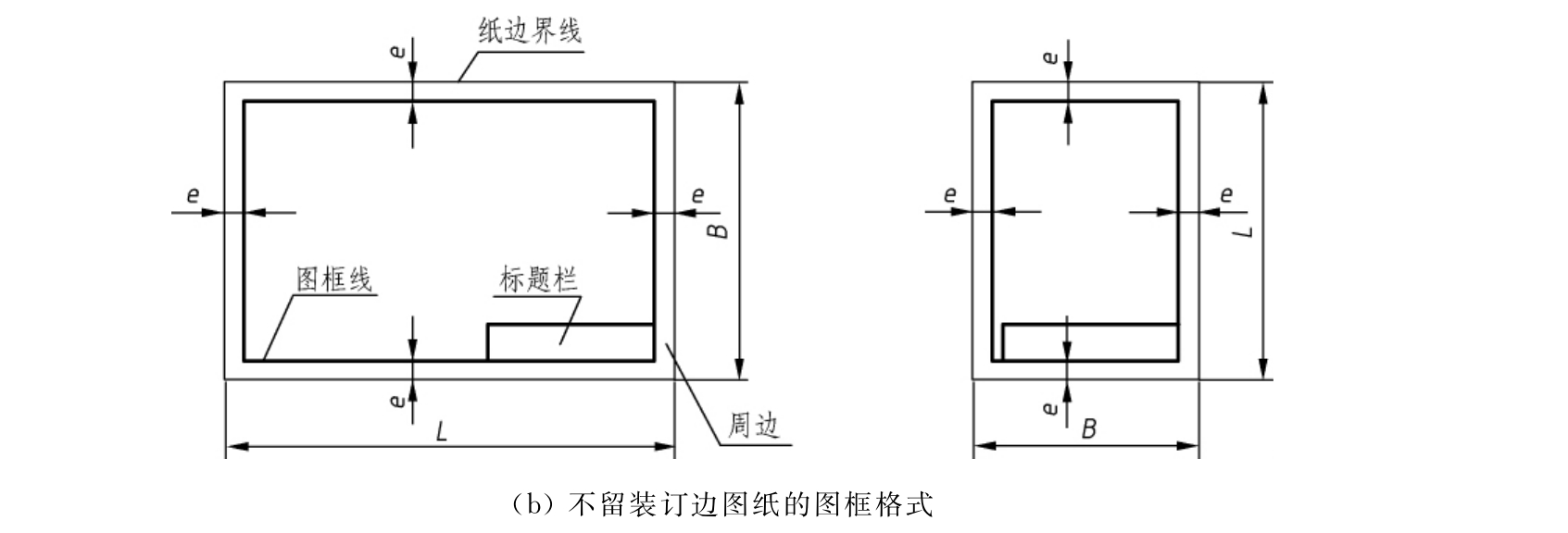

图F1 图框格式

(2)标题栏

每张图纸上都必须画出标题栏。标题栏的格式和尺寸按GB 10609.1—1989的规定绘制,一般由更改区、签字区、其他区、名称及代号区组成,如图F2所示。

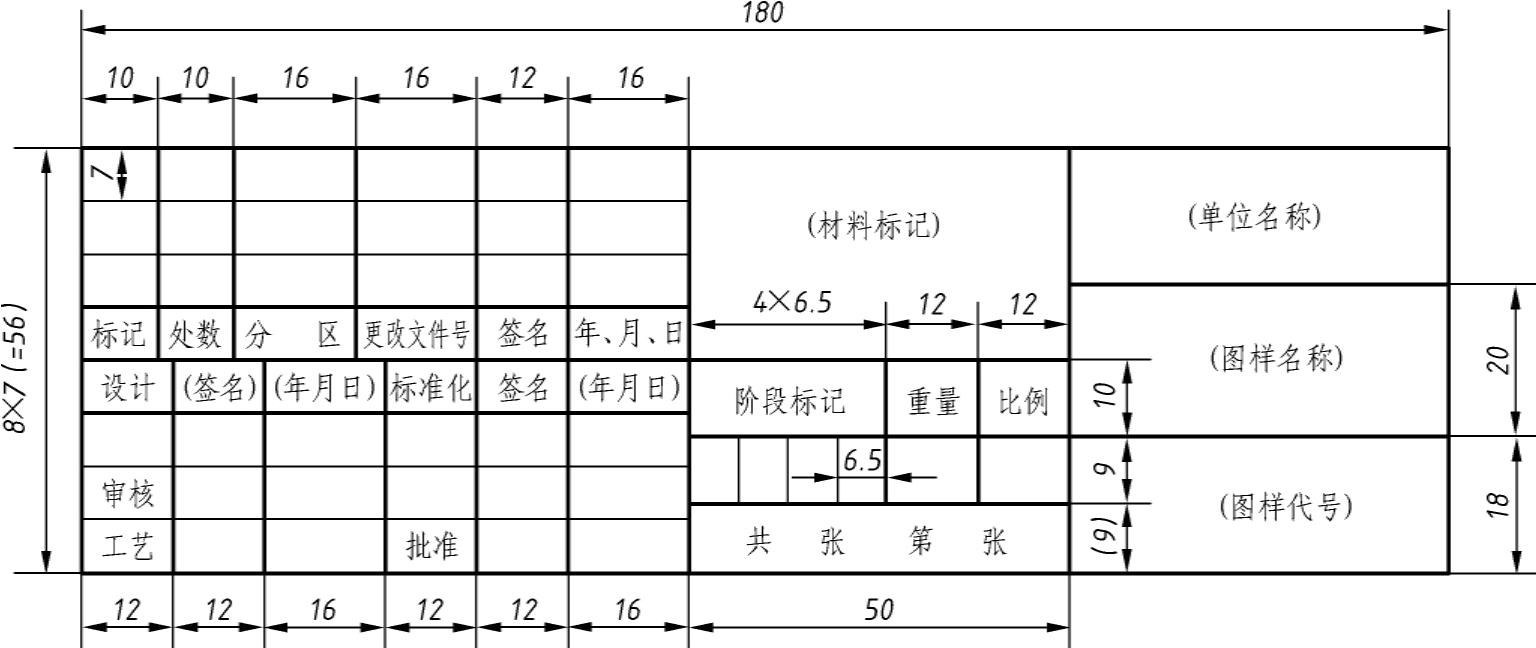

图F2 标题栏的尺寸与格式

标题栏的位置一般应位于图纸的右下角,其看图的方向与看标题栏的方向一致,如图F1所示。为了利用预先印刷好的图纸,也允许将标题栏置于图纸的右上角。在此情况下,看图的方向与看标题栏的方向不一致,应采用方向符号。

在学习本课程期间,制图作业建议采用图F3所示的标题栏格式。

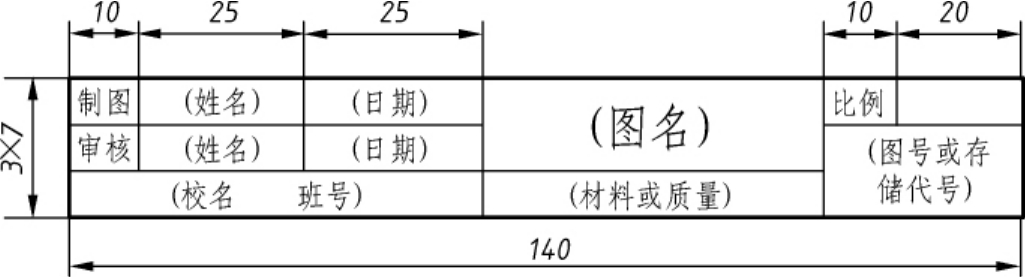

图F3 学习期间采用的标题栏格式

(3)附加符号

①对中符号

为了使图样复制和微缩摄影时定位方便,应在图纸各边长的中点处分别画出对中符号。对中符号用粗短实线绘制,线宽不小于0.5mm,长度从边界开始伸入图框内约5mm。当对中符号处在标题栏范围内时,伸入标题栏部分省略不画,如图F4所示。

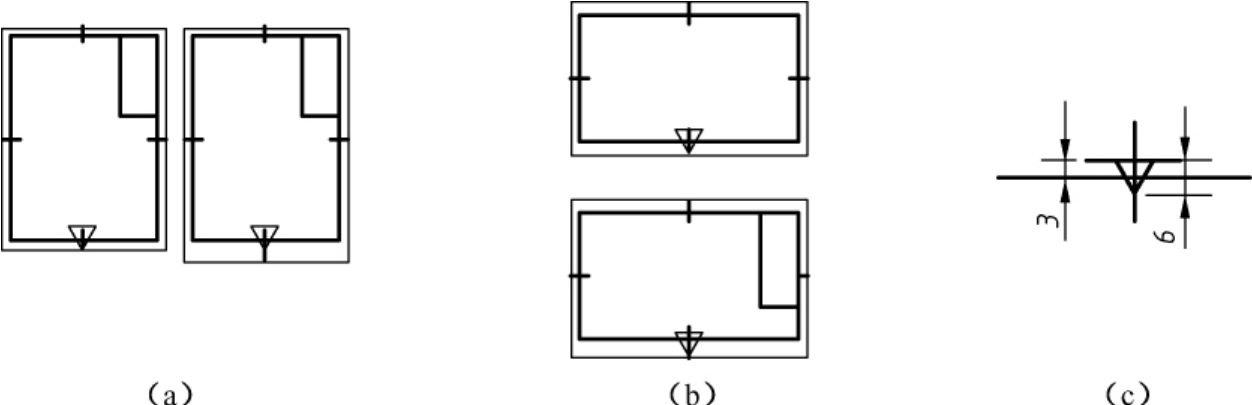

图F4 对中符号的画法与应用

②方向符号

当标题栏位于图纸右上角时,为了明确绘图与看图的方向,应在图纸的下边对中符号处画出一个方向符号,其所处位置如图F4(a)、图F4(b)所示。方向符号是用细实线绘制的等边三角形,其大小如图F4(c)所示。

图样中绘制出方向符号时,其方向符号的尖角对着读图者时,即为看图的方向,但标题栏中的内容及书写方向仍按常规处理。

F2 比例(GB/T 14690—1993)

比例是指图样中图形与其实物相应要素的线性尺寸之比。

绘制图样时,应尽可能按机件的实际大小采用1∶1的原值比例画出,但由于物体的大小及结构的复杂程度不同,有时还需要放大或缩小。

表F2 比例


注:n为正整数

比例一般应标注在标题栏中的比例栏内。必要时,可在视图名称的下方或右侧标注比例,如:


图F5表示同一物体采用不同比例后画出的图形。

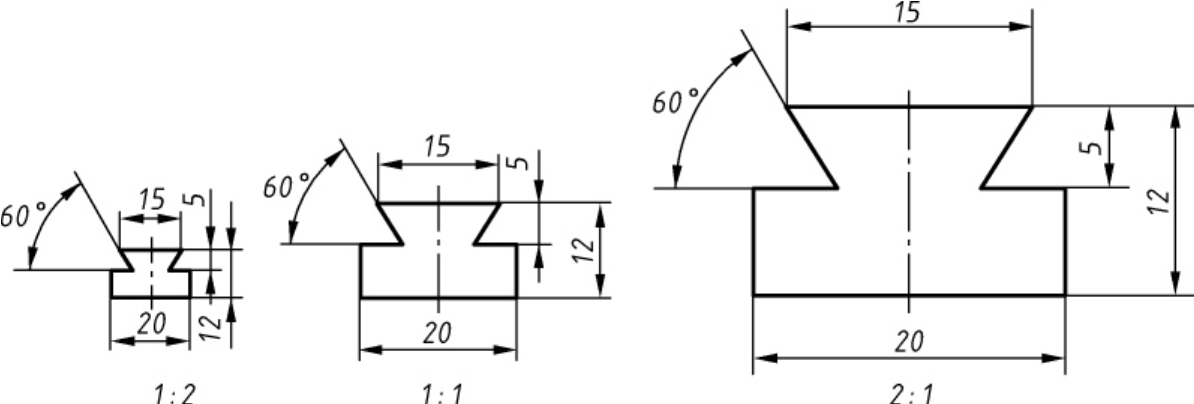

图F5 用不同比例画出的图形
