B2　销

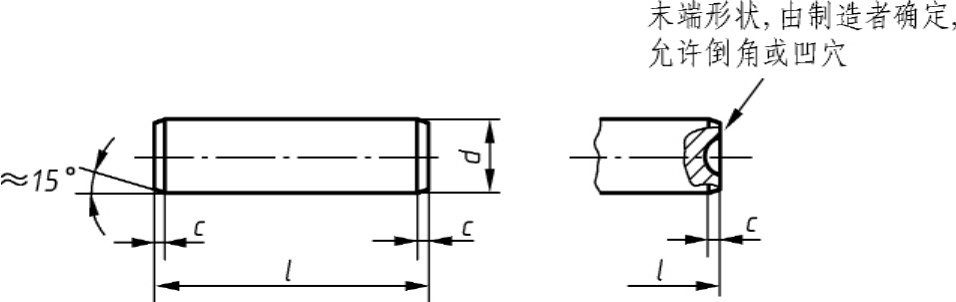

（1）圆柱销（GB／T 119．1—2000）———不淬硬钢和奥氏体不锈钢

标记示例

公称直径d＝6mm、公差为m6、公称长度l＝30mm、材料为钢、不经淬火、不经表面处理的圆柱销的标记：销GB／T 119．1 6m6×30

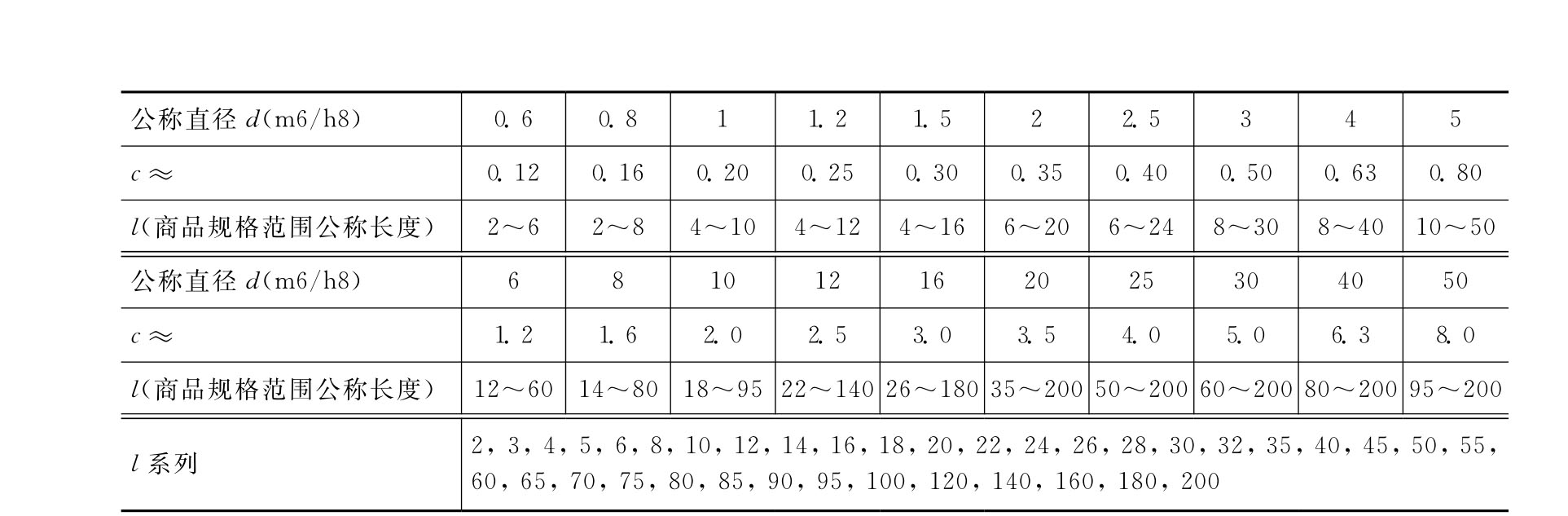

表B5　mm

注：1．材料用钢时硬度要求为125～245HV30，用奥氏体不锈钢A1（GB／T 3098．6）时硬度要求210～280HV30。

2．公差m6：Ra≤0．8μm；

公差h8：Ra≤1．6μm。

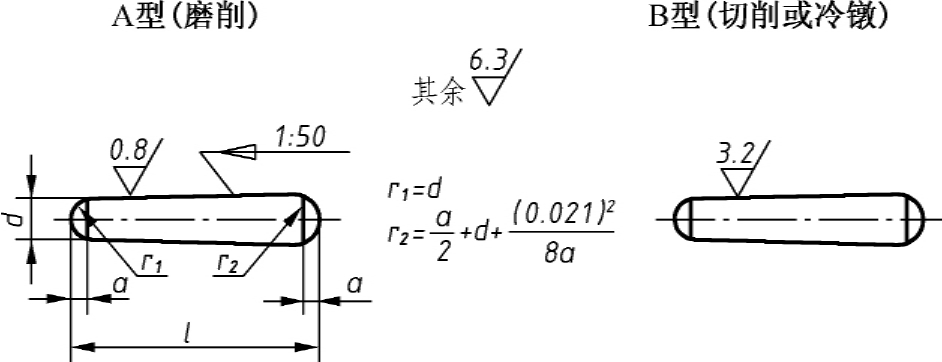

（2）圆锥销（GB／T 117—2000）

标记示例

公称直径d＝10、长度l＝60、材料为35钢、热处理硬度28～38HRC、表面氧化处理的A型圆锥销：销GB／T 117 10×60

表B6　mm

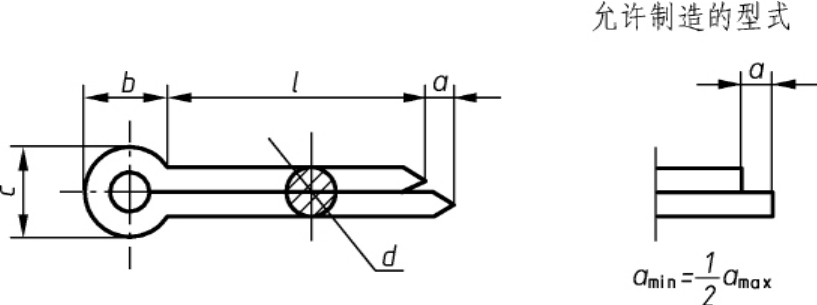

（3）开口销（GB／T 91—2000）

标记示例

公称直径d＝5mm、长度l＝50mm、材料为低碳钢、不经表面处理的开口销：销GB／T 91 5×50

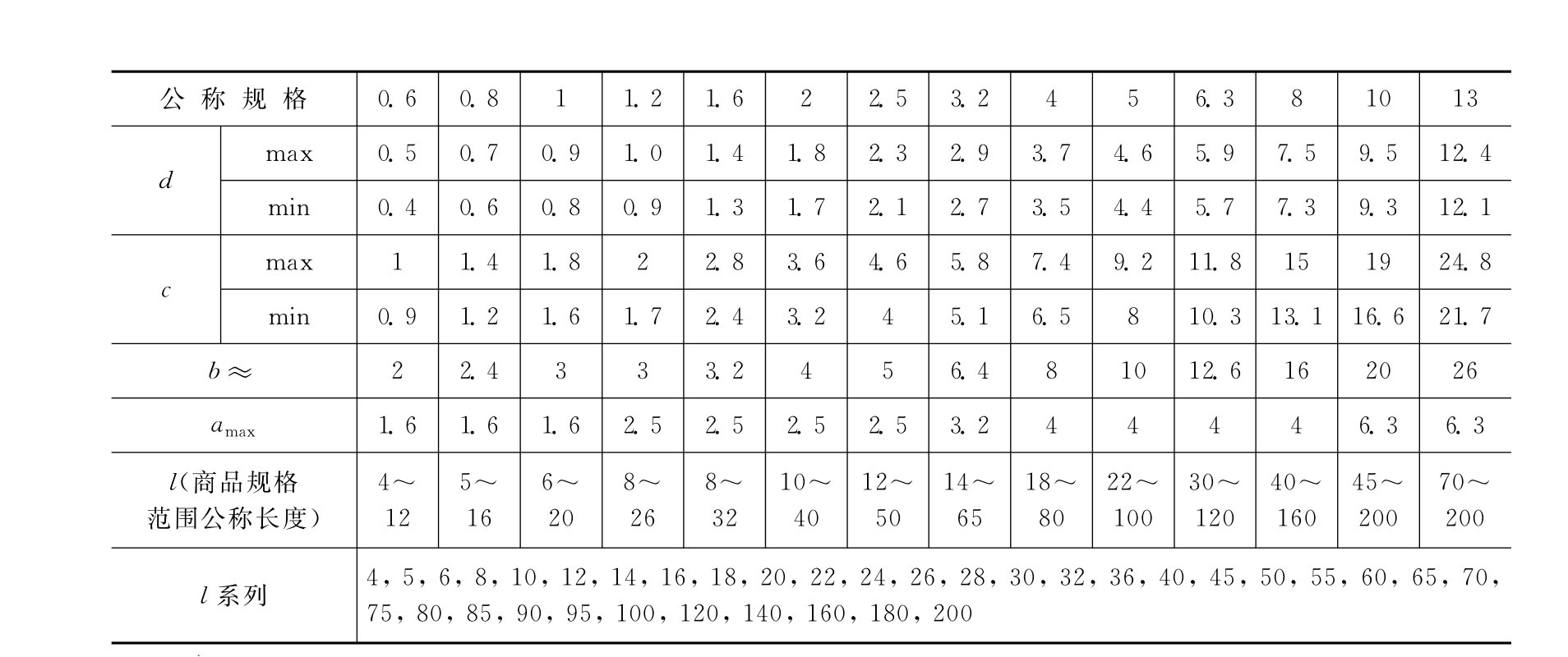

表B7　mm

注：公称规格等于开口销孔直径。对销孔直径推荐的公差为：

公称规格≤1．2：H13；

公称规格＞1．2：H14。
