B1　键

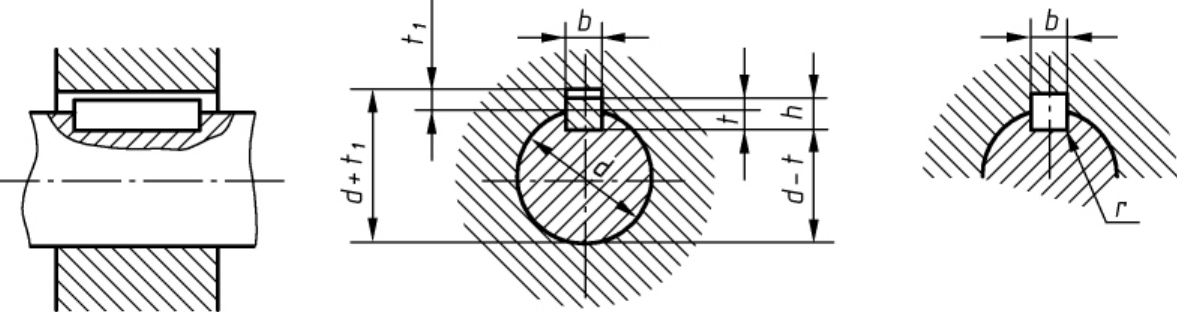

（1）平键和键槽的剖面尺寸（GB／T 1095—2003）

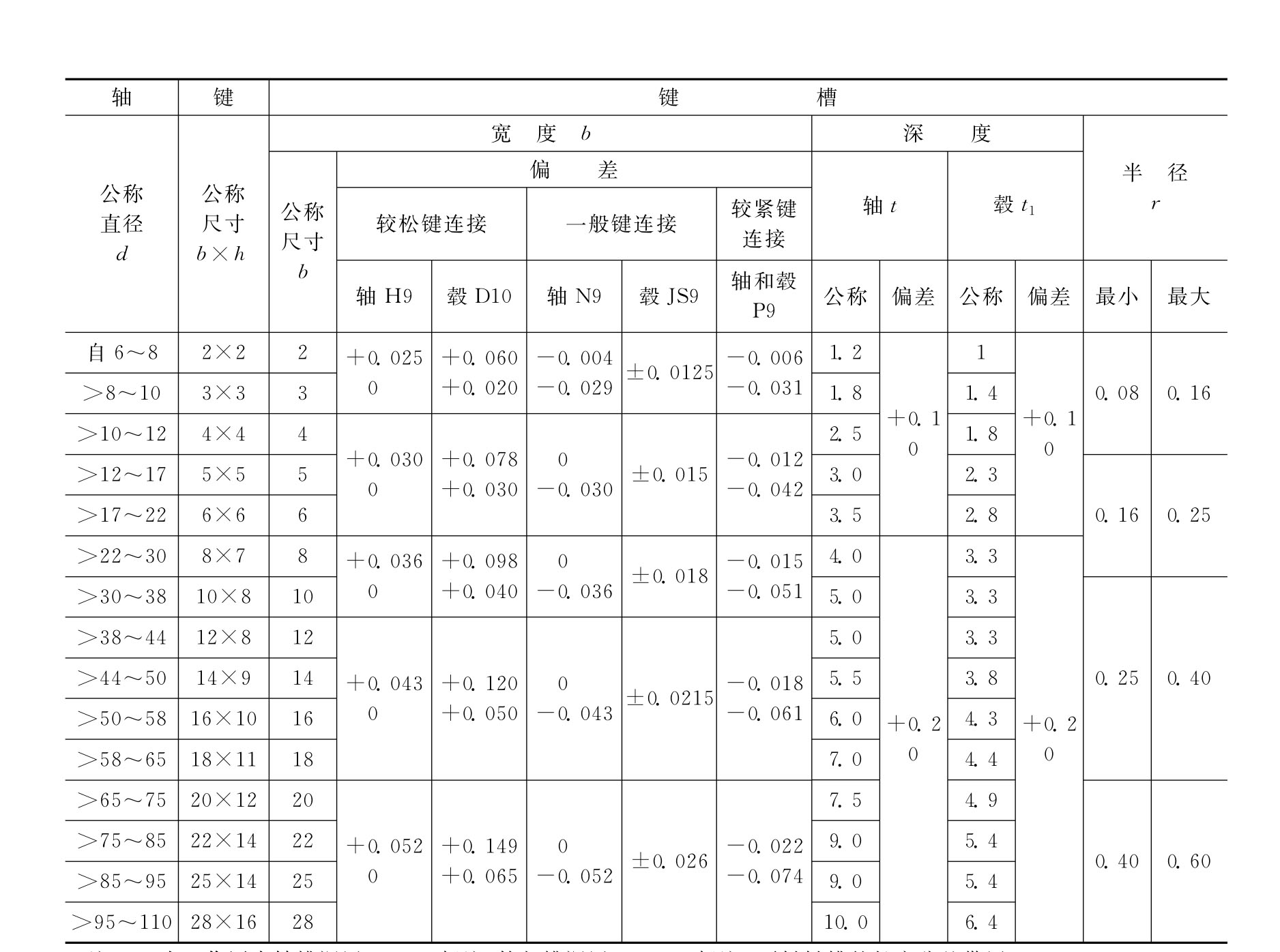

表B1　mm

注：1．在工作图中轴槽深用（d－t）标注，轮毂槽深用（d＋t₁）标注。平键键槽的长度公差带用H14。

2．（d－t）和（d＋t₁）两组组合尺寸的极限偏差按相应的t和t₁的极限偏差选取，但（d－t）极限偏差值应取负号。

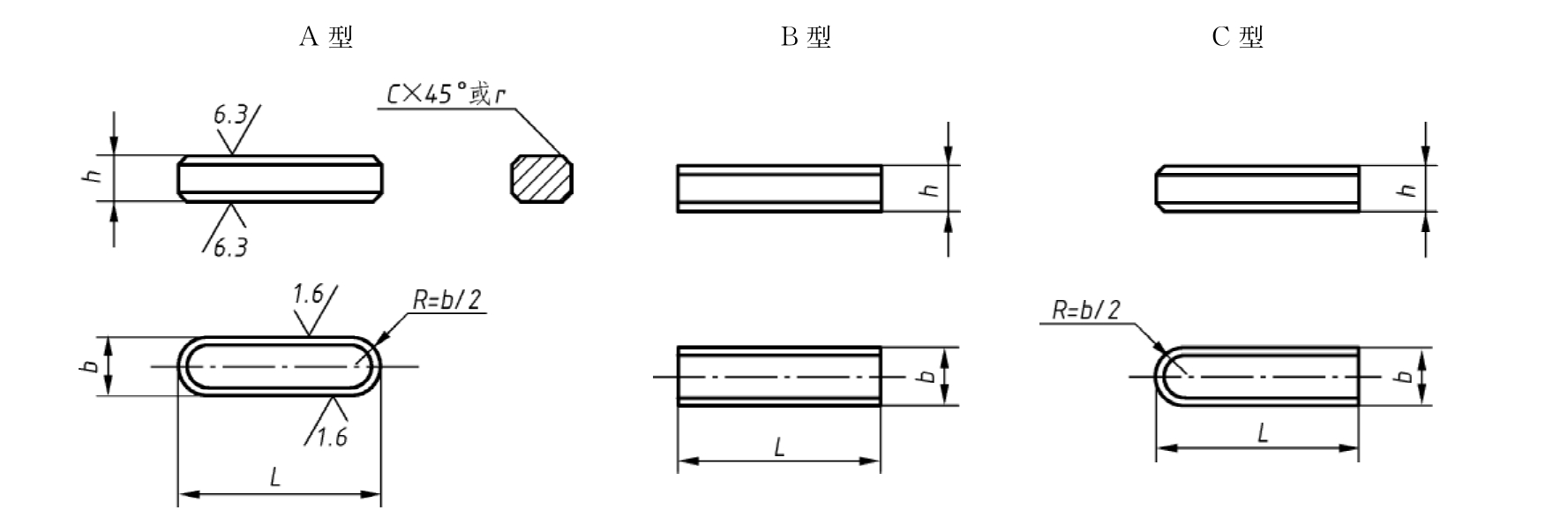

（2）普通平键的型式尺寸（GB／T 1097—2003）

标记示例

圆头普通平键（A型）、b＝18mm、h＝11mm、L＝100mm：键18×100 GB／T 1097—2003

方头普通平键（B型）、b＝18mm、h＝11mm、L＝100mm：键B18×100 GB／T 1097—2003

单圆头普通平键（C型）、b＝18mm、h＝11mm、L＝100mm：键C18×100 GB／T 1097—2003

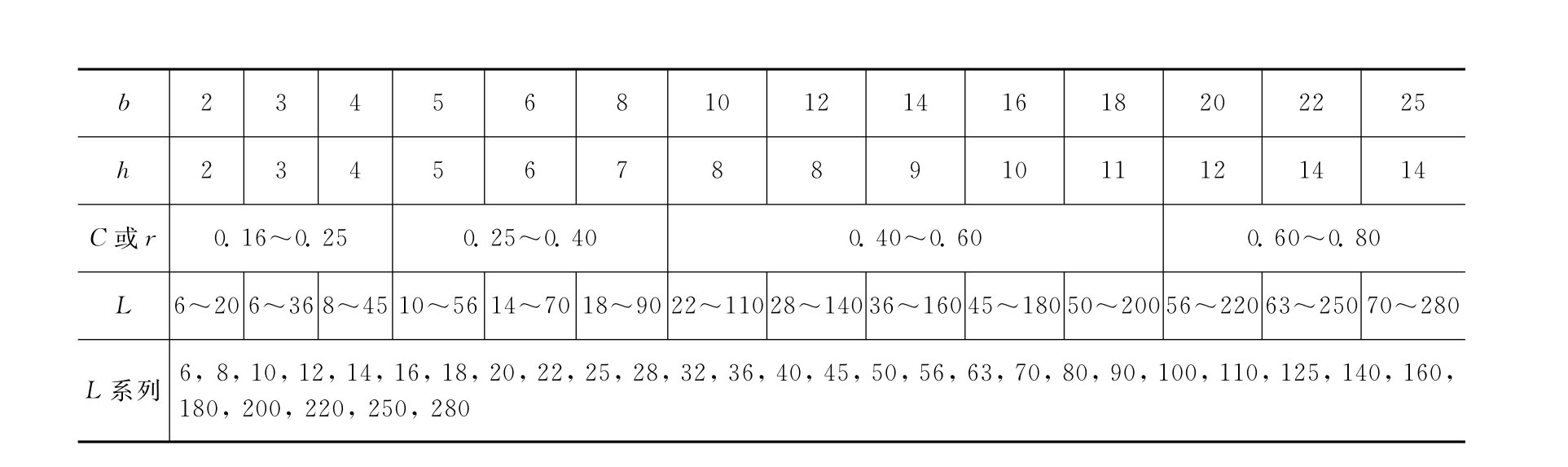

表B2　mm

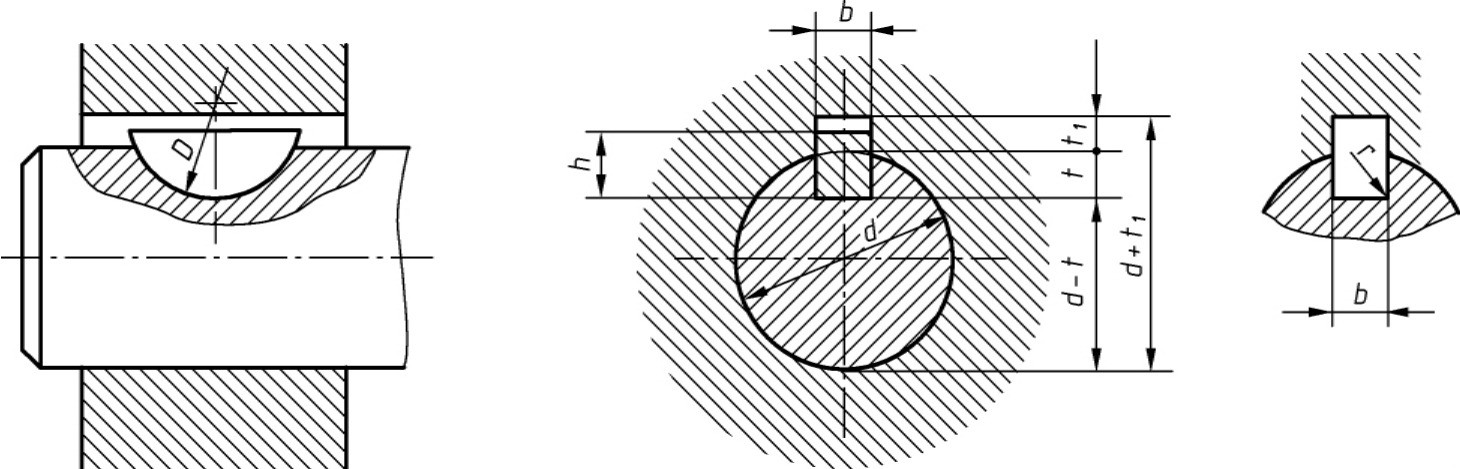

（3）半圆键和键槽的剖面尺寸（GB／T 1099．1—2003）

注：在工作图中，轴槽深用t或（d－t）标注，轮毂槽深用（d＋t₁）标注。

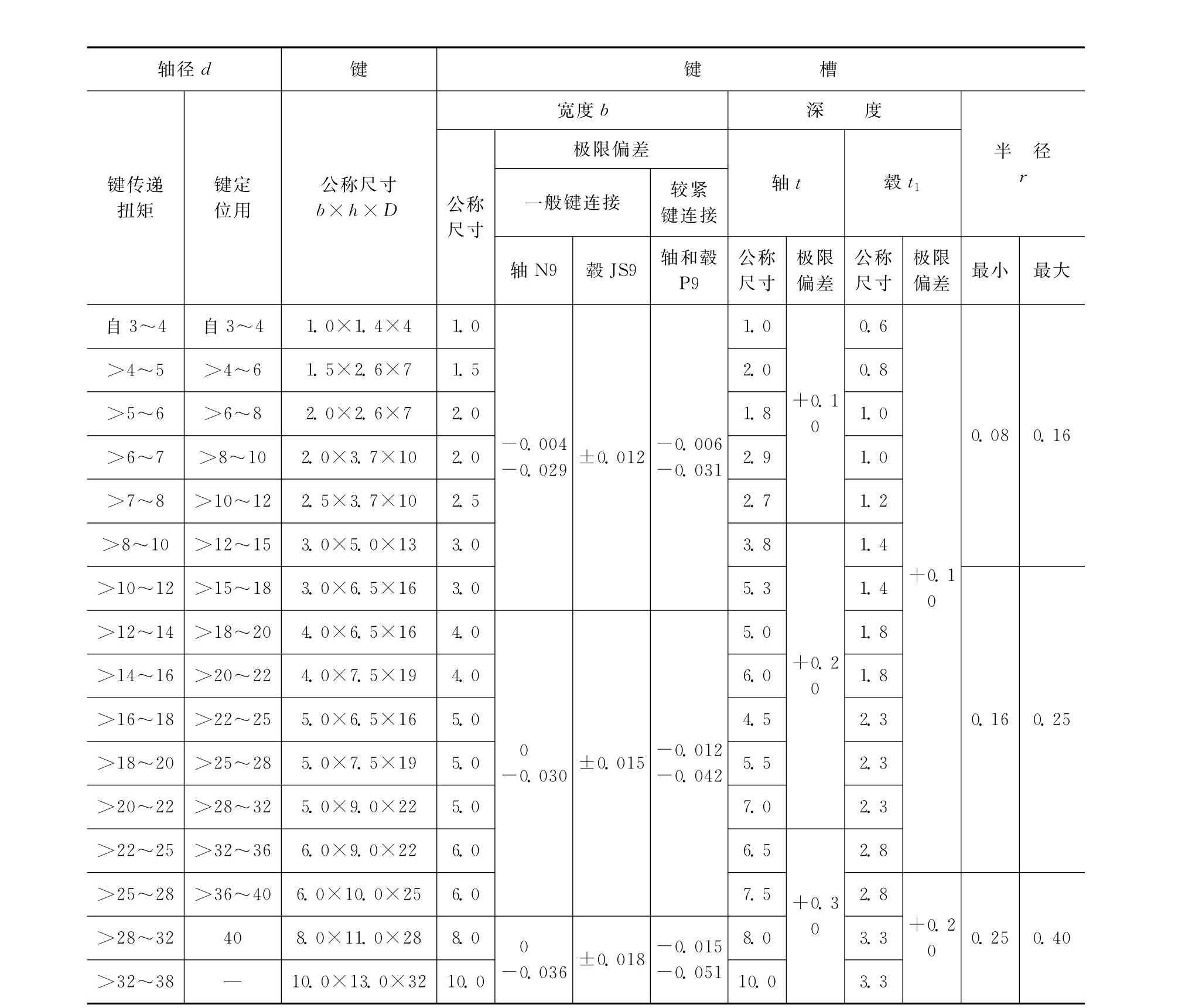

表B3　mm

注：（d－t）和（d＋t₁）两个组合尺寸的极限偏差按相应的t和t₁的极限偏差选取，但（d－t）极限偏差值应取负号。

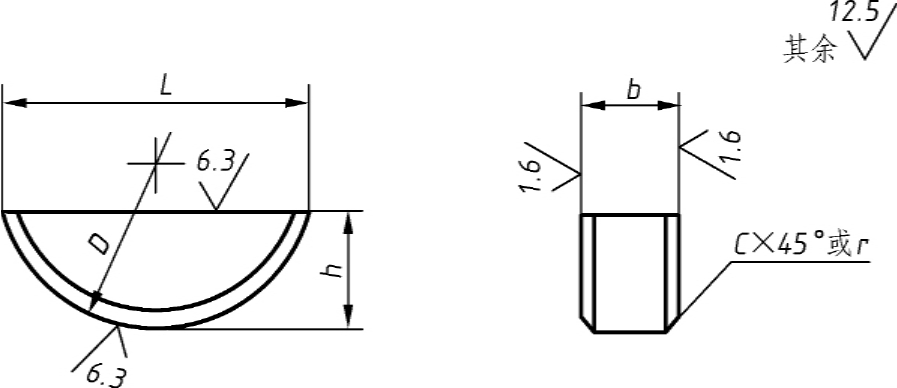

（4）半圆键的型式尺寸（GB／T 1099．1—2003）

标记示例

半圆键，b＝6mm、h＝10mm、d1＝25mm：键6×25 GB／T 1099．1—2003

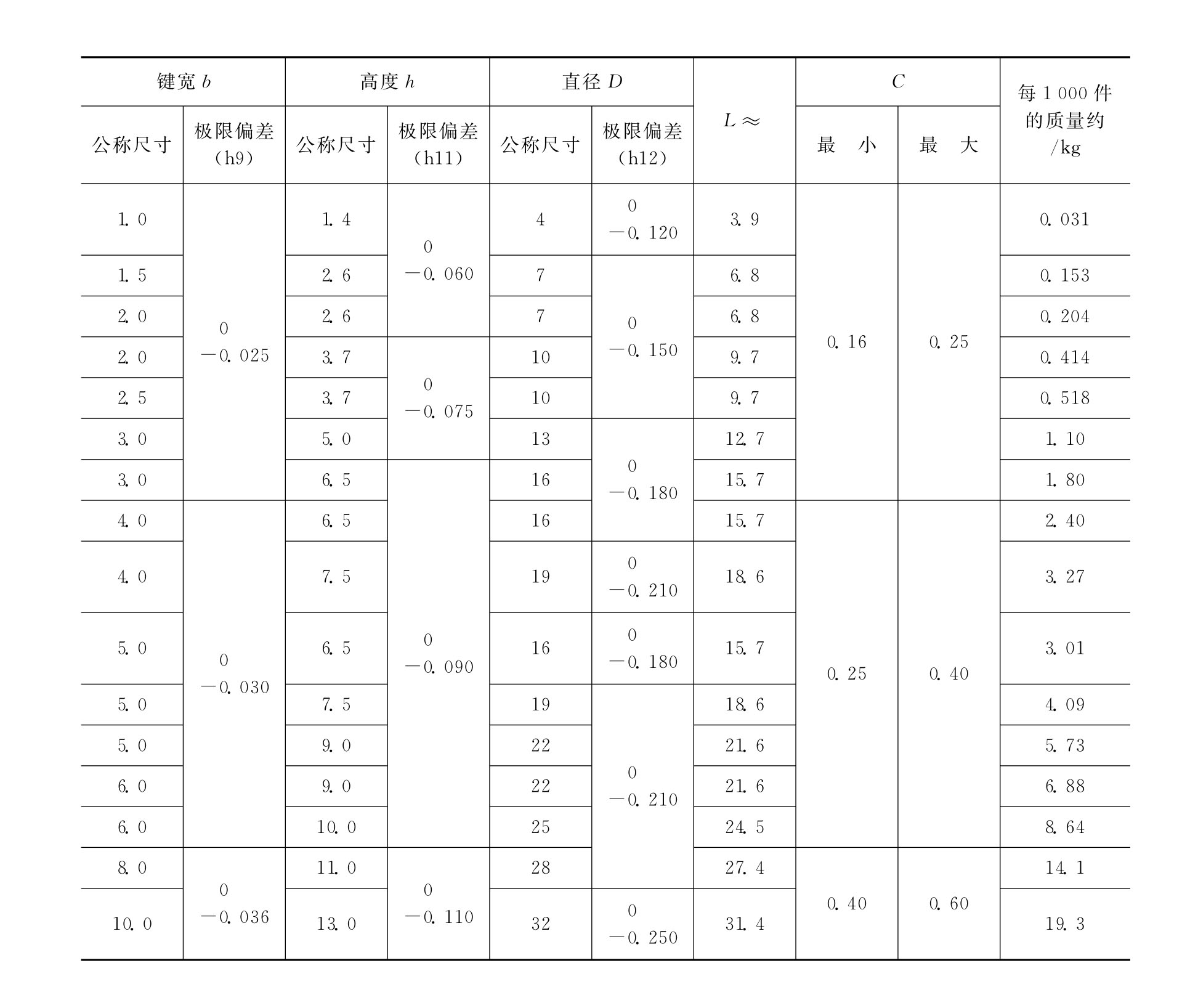

表B4　mm
