1.11.8 A8　垫　　圈

A8　垫　　圈

（1）平垫圈

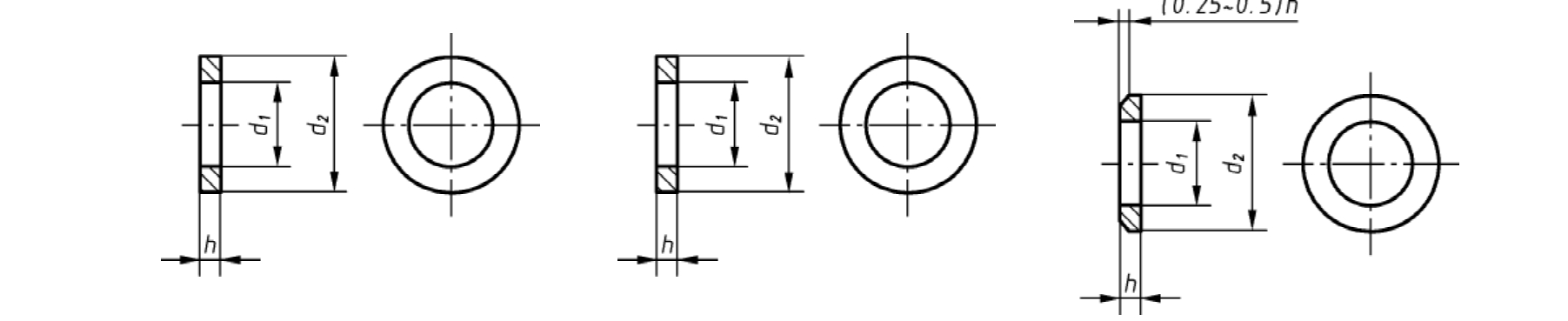

小垫圈—A级（GB／T 848—2002）

平垫圈—A级（GB／T 97．1—2002）

平垫圈　倒角型—A级（GB／T 97．2—2002）

标记示例

标准系列、规格8、性能等级为140HV级、不经表面处理的平垫圈：垫圈GB／T 97．1 8

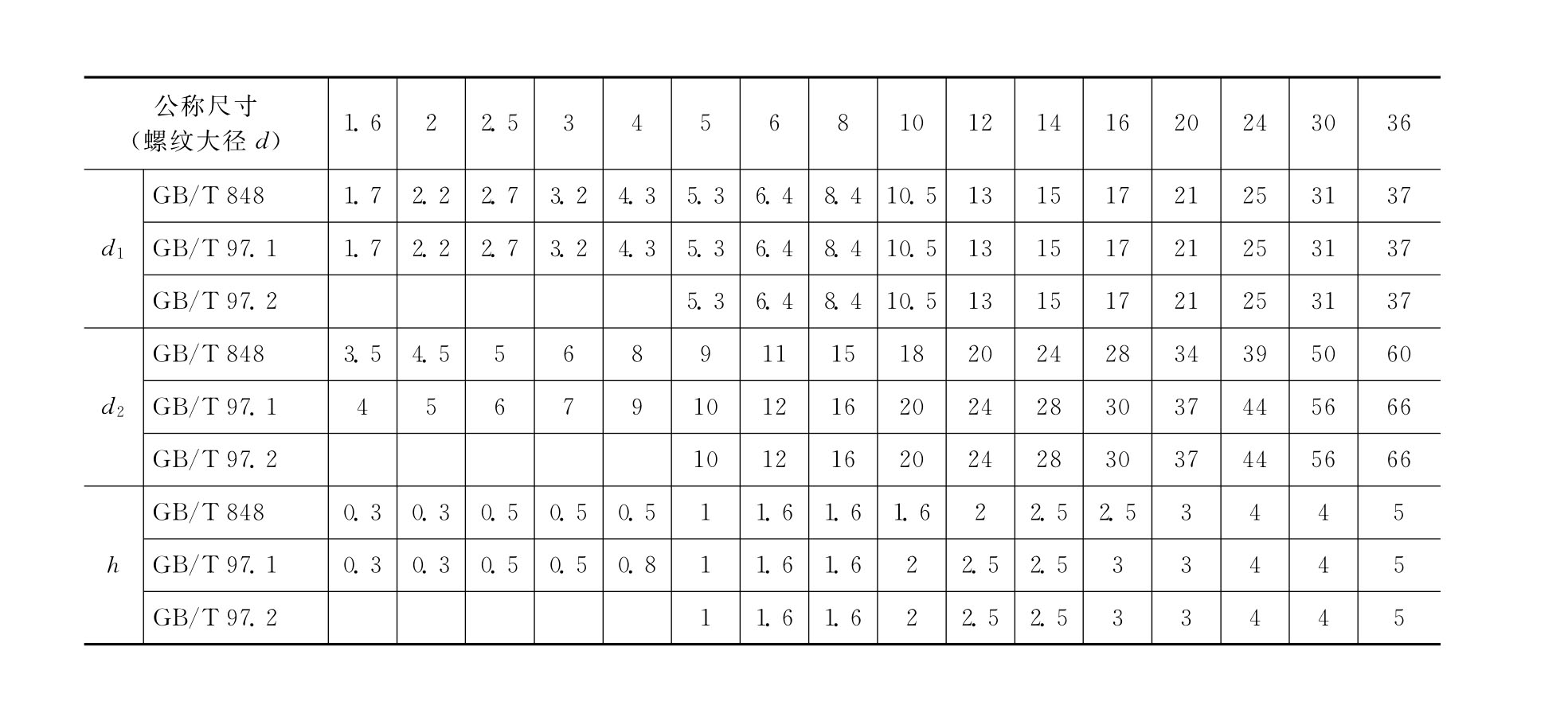

表A12　mm

（2）弹簧垫圈

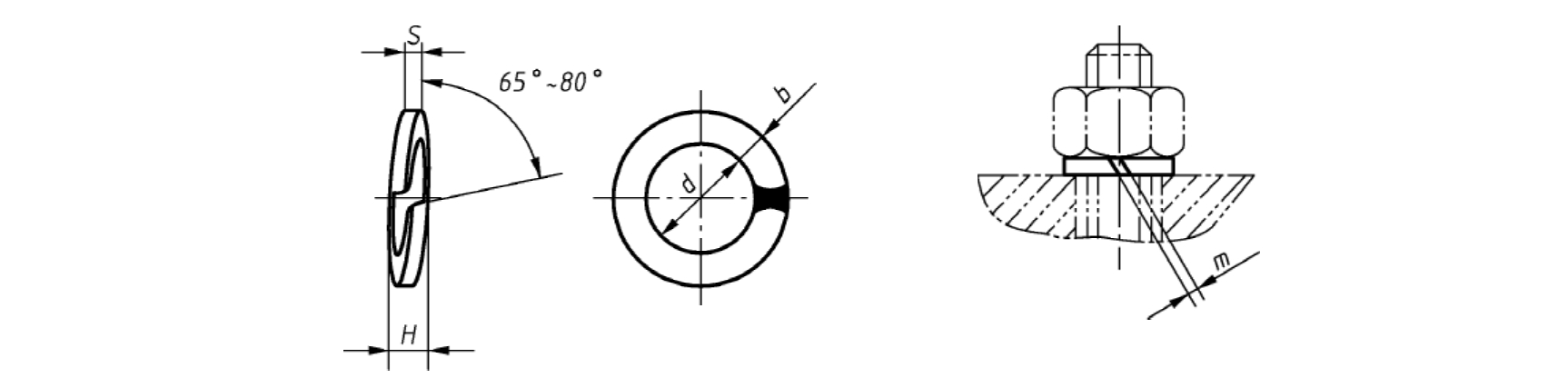

标准型弹簧垫圈（GB／T 93—1987）

轻型弹簧垫圈（GB／T 859—1987）

标记示例

规格16、材料为65Mn、表面氧化的标准型弹簧垫圈：垫圈GB／T 93 16

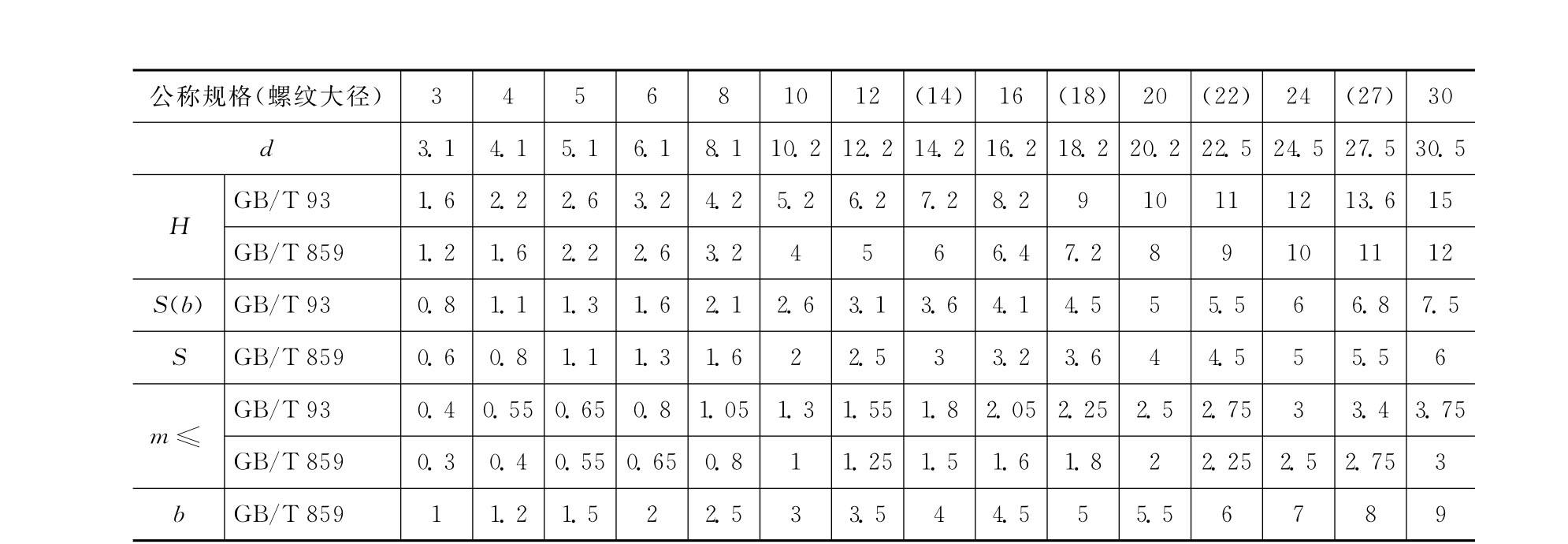

表A13　mm

注：1．括号内的规格尽可能不采用。

2．m应大于零。
