A6　螺　　钉

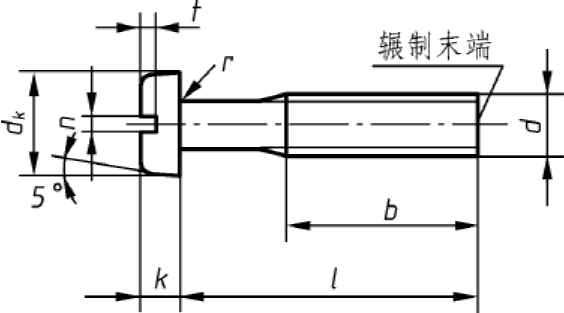

（1）开槽圆柱头螺钉（摘自GB／T 65—2000）

标记示例

螺纹规格d＝M5、公称长度l＝20mm、性能等级为4．8级、不经表面处理的A级开槽圆柱头螺钉：螺钉GB／T 65 M5×20

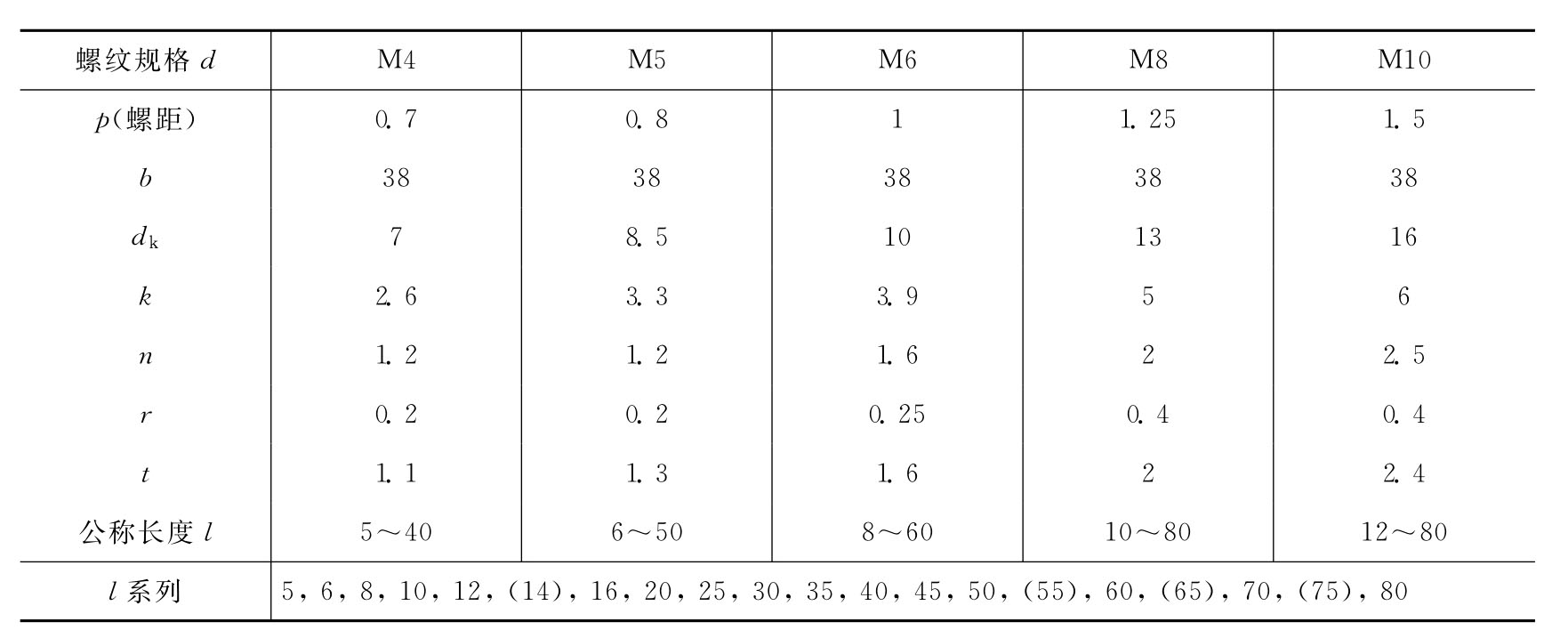

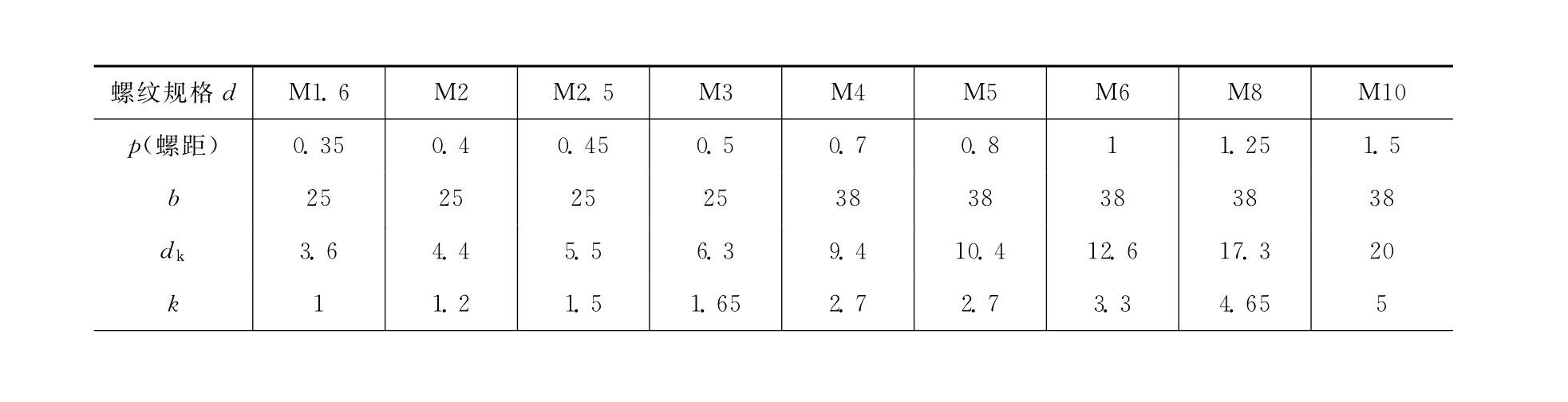

表A7　mm

注：1．公称长度l≤40的螺钉，制出全螺纹。

2．括号内的规格尽可能不采用。

3．螺纹规格d＝M1．6～M10；公称长度l＝2～80。

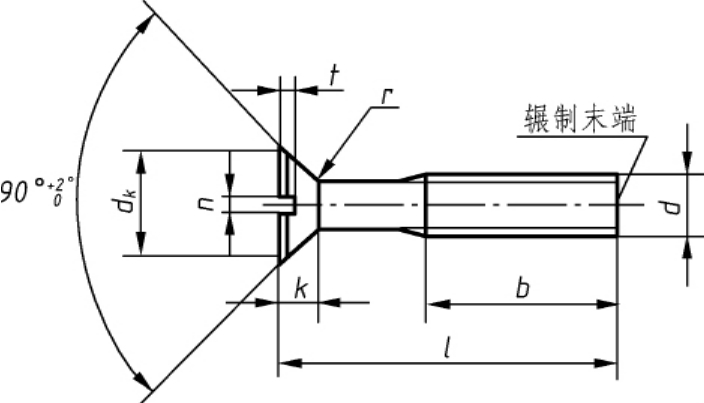

（2）开槽沉头螺钉（摘自GB／T 68—2000）

标记示例

螺纹规格d＝M5、公称长度l＝20mm、性能等级为4．8级、不经表面处理的A级开槽沉头螺钉：螺钉GB／T 68 M5×20

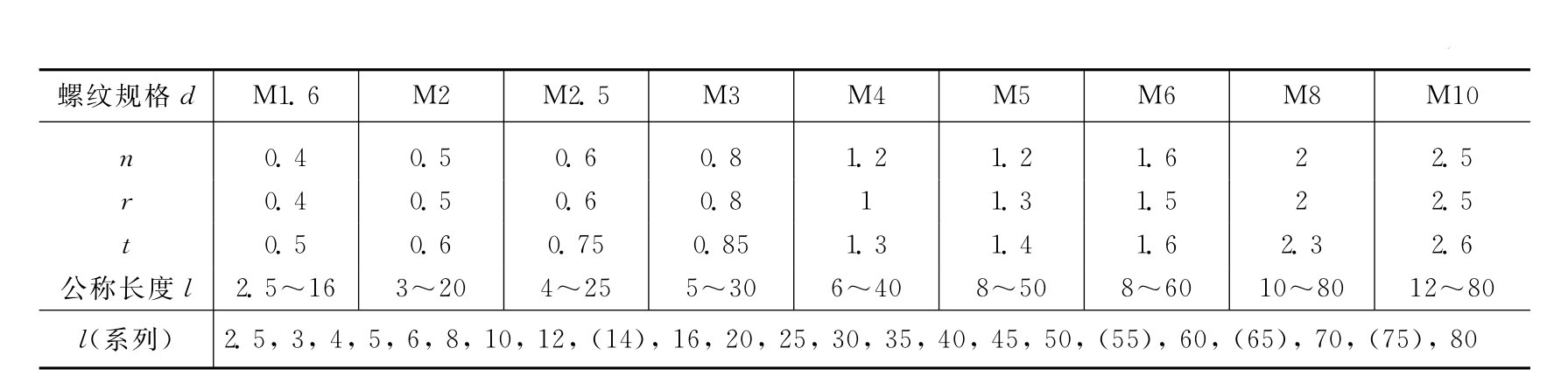

表A8　mm

续表

注：1．括号内的规格尽可能不采用。

2．M1．6～M3的螺钉、公称长度l≤30mm的，制出全螺纹；M4～M10的螺钉、公称长度l≤45mm的，制出全螺纹。

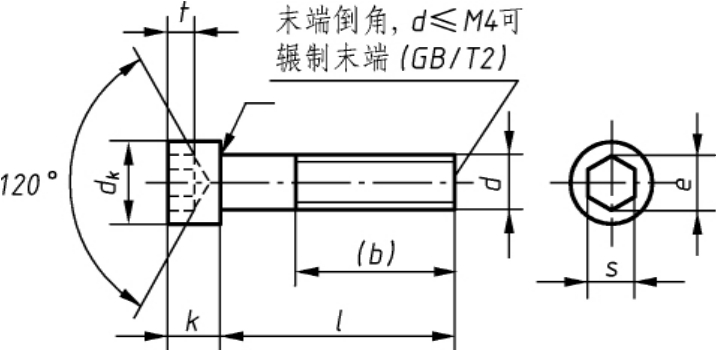

（3）内六角圆柱头螺钉（摘自GB／T 70．1—2000）

标记示例

螺纹规格d＝M5、公称长度l＝20mm、性能等级为8．8级、表面氧化的内六角圆柱头螺钉：螺钉GB／T 70．1 M5×20

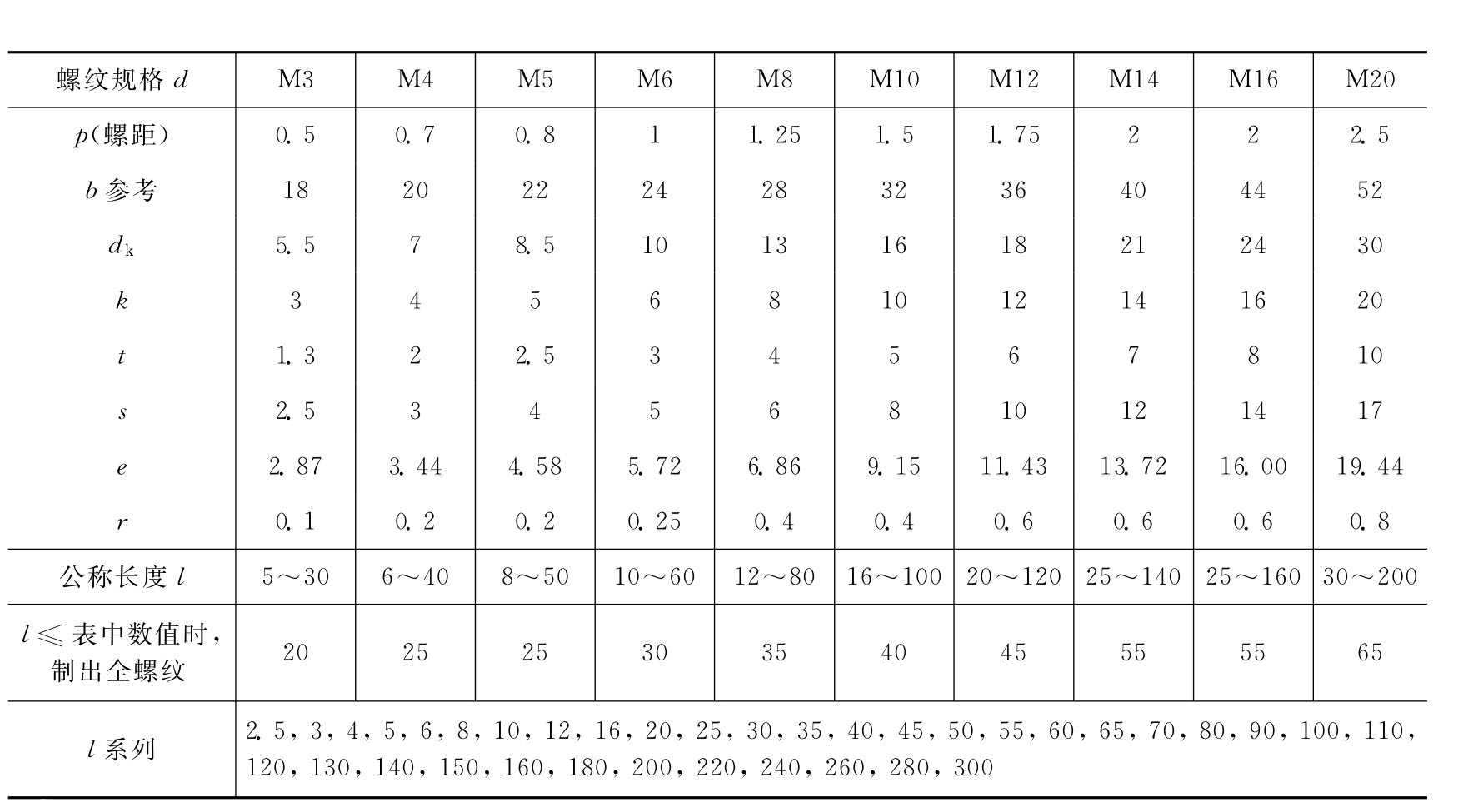

表A9　mm

注：螺纹规格d＝M1．6～M64。

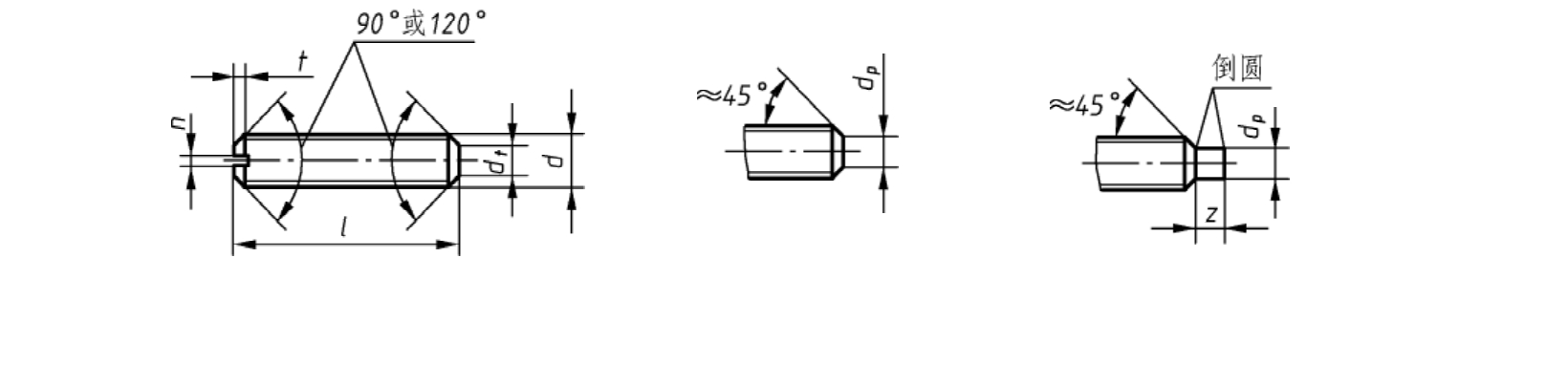

（4）紧定螺钉

开槽锥端紧定螺钉（GB／T71—1985）

开槽平端紧定螺钉（GB／T73—1985）

开槽长圆柱端紧定螺钉（GB／T75—1985）

标记示例

螺纹规格d＝M5、公称长度l＝12mm、性能等级为14H级，表面氧化的开槽长圆柱端紧定螺钉：螺钉GB／T 75 M5×12

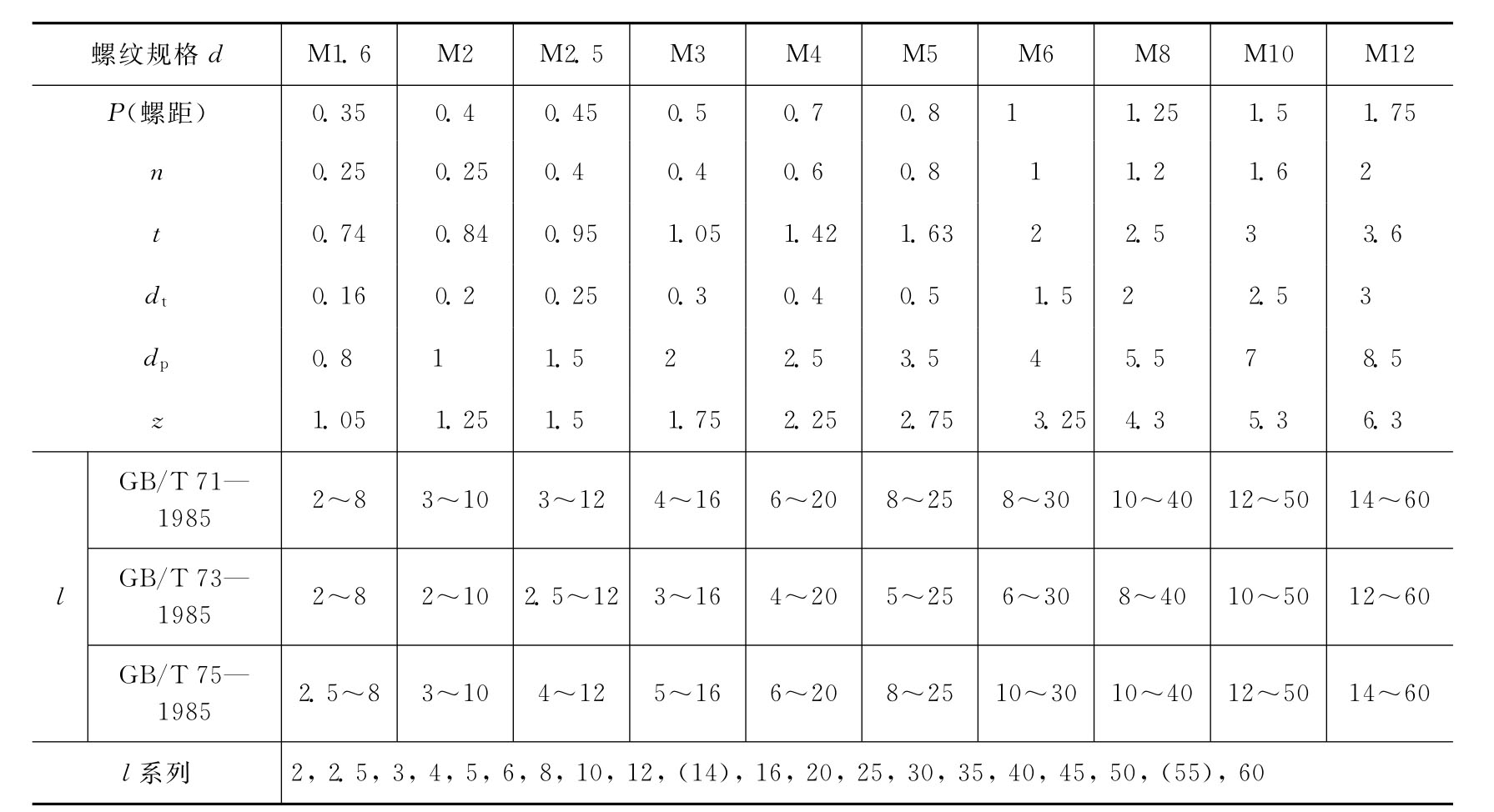

表A10　mm

注：1．l为公称长度。

2．括号内的规格尽可能不采用。
