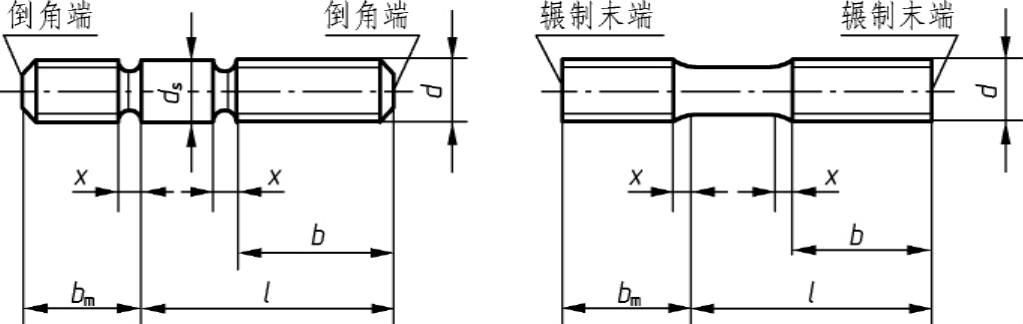

A5　双头螺柱

双头螺柱—b_m＝1d（GB／T 897—2000）

双头螺柱—b_m＝1．25d（GB／T 898—2000）

双头螺柱—b_m＝1．5d（GB／T 899—2000）

双头螺柱—b_m＝2d（GB／T 900—2000）

标记示例

两端均为粗牙普通螺纹，d＝10mm、l＝50mm、性能等级为4．8级、B型、b_m＝1d的双头螺柱：螺柱GB／T 897 M10×50。

旋入机体一端为粗牙普通螺纹、旋螺母一端为螺距1mm的细牙普通螺纹，d＝10mm、l＝50mm、性能等级为4．8级、A型、b_m＝1d的双头螺柱：螺柱GB／T 897AM10—M10×1×50。

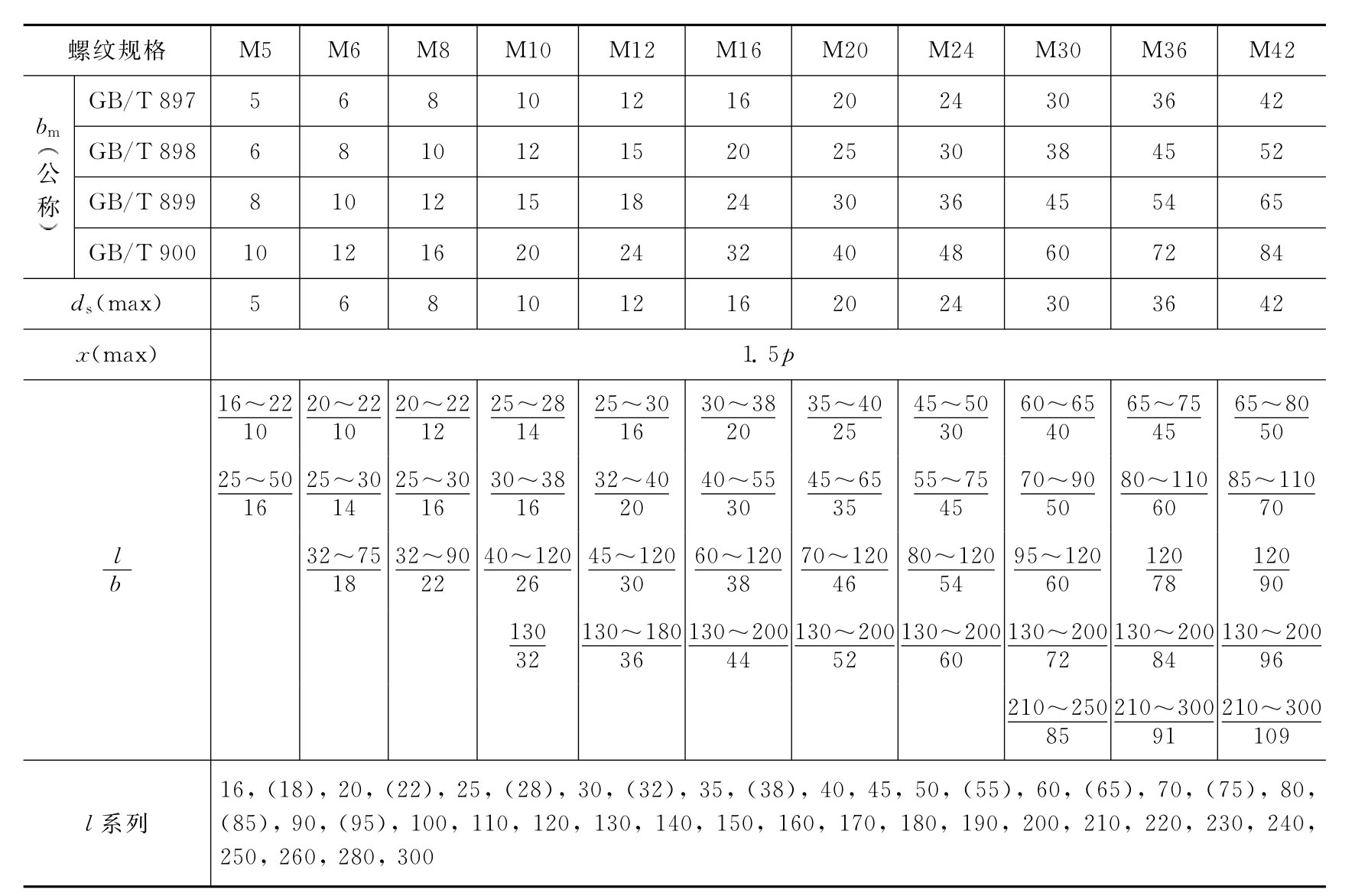

表A6　mm

注：p是粗牙螺纹的螺距。
