9．5．2　明细栏（根据GB 10609．2—1989）

1）明细栏的画法

（1）明细栏一般应紧接在标题栏上方绘制。若标题栏上方位置不够时，其余部分可画在标题栏的左方，如图9－6、图9－16所示。

（2）当明细栏直接绘制在装配图中时，其格式和尺寸如图9－15所示。

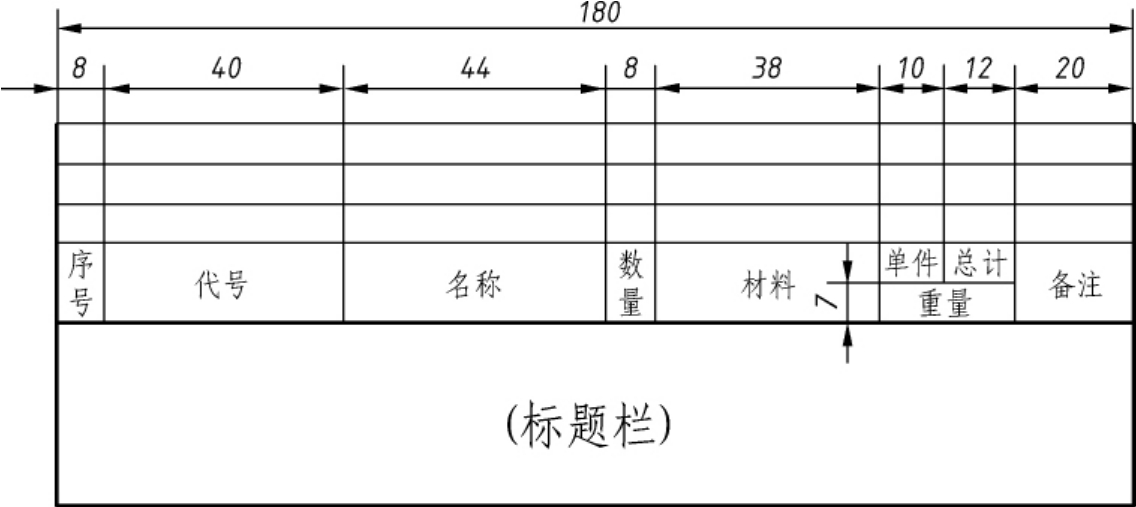

图9－15　明细栏的标准格式

（3）明细栏最上方（最末）的边线一般用细实线绘制。

（4）当装配图中的零、部件较多位置不够时，可作为装配图的续页按A4幅面单独绘制出明细栏。若一页不够，可连续加页。其格式和要求参看国标GB 10609．2—1989。

图9－16　机用台虎钳装配图

2）明细栏的填写

（1）当明细栏直接画在装配图中时，明细栏中的序号应按自下而上的顺序填写，以便发现有漏编的零件时，可继续向上填补，如图9－6、图9－16所示。有时为了方便图面布局，在向上填写不便时，可以在标题栏左侧续加明细栏，仍然由下而上填写，如图9－6所示。如果是单独附页的明细栏，序号应按自上而下的顺序填写。

（2）明细栏中的序号应与装配图上编号一致，即一一对应，如图9－2、图9－6、图9－16所示。

（3）代号栏用来注写图样中相应组成部分的图样代号或标准号。

（4）备注栏中，一般填写该项的附加说明或其他有关内容。如分区代号、常用件的主要参数，如齿轮的模数、齿数，弹簧的内径或外径、簧丝直径、有效圈数、自由长度等。

（5）螺栓、螺母、垫圈、键、销等标准件，其标记通常分两部分填入明细栏中。将标准代号填入代号栏内，其余规格尺寸等填在名称栏内。
