9．3．1　装配图的规定画法

装配图的规定画法如图9－3所示，说明如下：

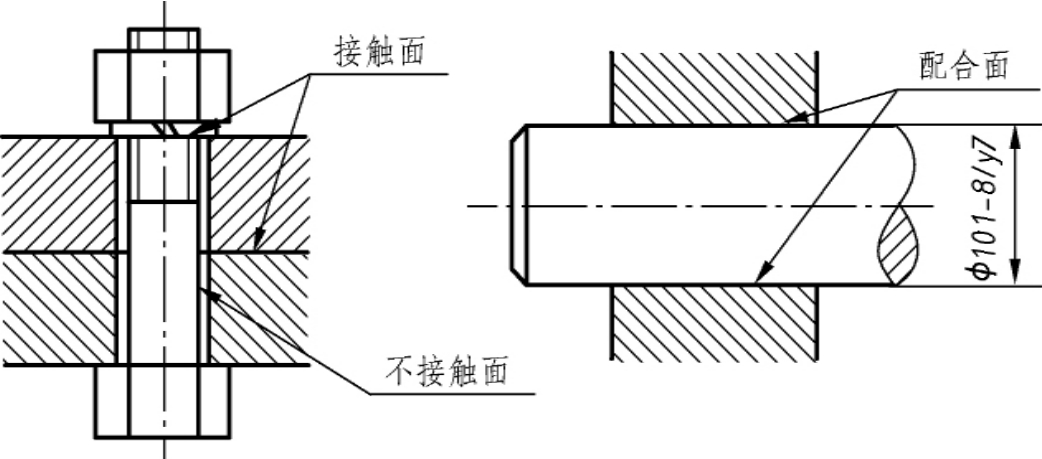

图9－3　配合、接触面、不接触面画法

（1）两零件的接触面和配合面只画一条线，如图9－3中接触面、配合面所指部位。两基本尺寸不相同的不接触表面和非配合表面，即使其间隙很小也必须画两条线，如图9－3中所指部位。

（2）在剖视图或断面图中，相邻两个零件的剖面线倾斜方向应相反，或方向一致而间隔不同。但在同一张图样上同一个零件在各个视图中的剖面线方向、间隔必须一致。如图9－3中的左图所示的情况。厚度小于或等于2毫米的狭小面积的剖面，可用涂黑代替剖面符号。如图9－4中箭头所指部位以及图9－5中d所示。

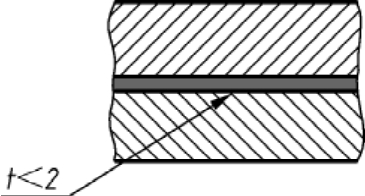

图9－4　厚度小于2mm的狭小零件剖面线

（3）在装配图中，对于紧固件以及轴、连杆、球、滚子、键、销等实心零件，若按纵向剖切，且剖切平面通过其对称平面或轴线时，则这些零件均按不剖绘制，如图9－5中所指情况。当需要特别表明轴等实心零件上的凹坑、凹槽、键槽、销孔等结构时，可采用局部剖视来表达，如图9－5中e所指部位。

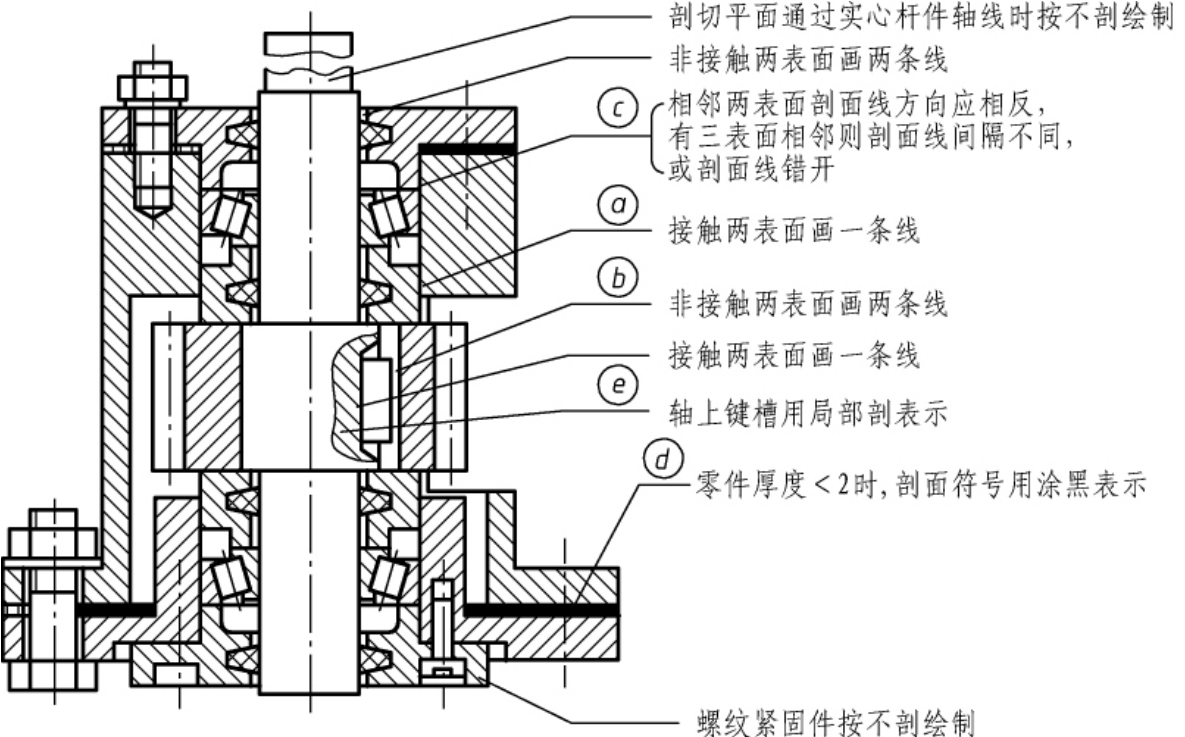

图9－5　装配图的表达方法
