为了使UG生成的零件图能够最大限度满足国家标准的要求，在绘制零件图之前，对绘图参数进行设置。

从UG NX3．0起，采用了一个新的用户界面设置用户默认参数，新的界面中可以对UG各个应用模块中的参数进行设置，极大地方便了用户。下面将介绍NX 5．0中对Drafting参数进行设置的操作步骤：

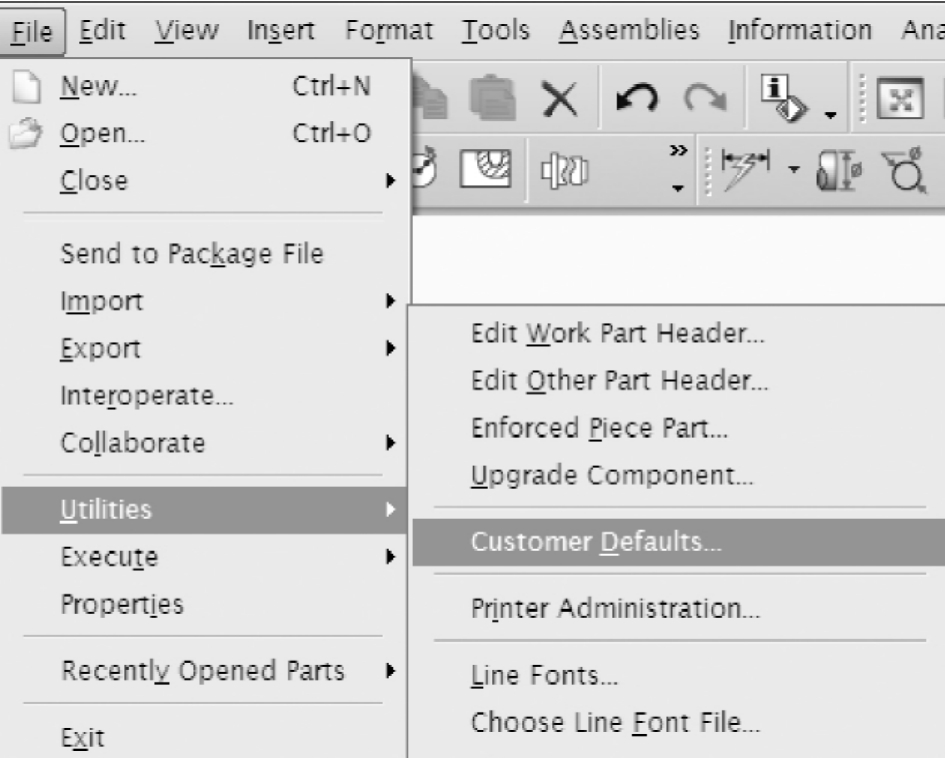

·选择File→Utilities→Customer Defaults．．．命令，进行用户默认设置，如图8－46所示。

·在弹出的对话框上选择Drafting选项，如图8－47所示。对绘图参数进行设置。也可按用户的要求设置各项参数，定制制图标准。完成后单击Apply按钮，关闭对话框。

·退出UG NX，然后重新运行NX，即可启用刚才设置的默认参数。

（2）建立新图纸

·运行NX5．0，打开齿轮轴零件模型，观察零件模型的形状和大小。初步确定零件的表达方案。

·选择Application→Drafting．．．命令，进入制图模块，选择Insert→Sheet．．．命令，打开参数设置对话框，在对话框中设置图幅、图名、比例、单位、投射角，建立一张A3图纸。

（3）建立视图表达方案

·绘制轴的主视图。

轴类零件一般只用一个主视图来表示轴上各种结构的轴向位置。主视图中轴线水平放置。选择Insert→View→BaseView．．．命令或者单击

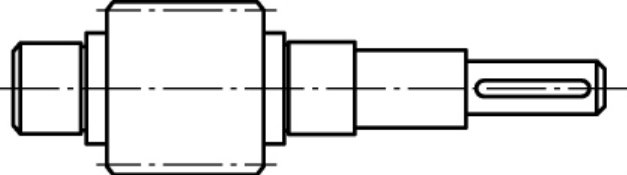

图标，添加零件的主视图，在弹出的下拉菜单中选择FRONT选项，并旋转一定的角度，以使视图布局符合表达方案的要求。单击MB1，主视图添加完成。如图8－48所示。

·选择Edit→View→View Dependent Edit．．．命令或者单击

图标，对齿轮轮齿的显示进行编辑，并插入分度线，如图8－49所示。

·添加剖视图。选择Insert→View→Section View．．．命令或者单击

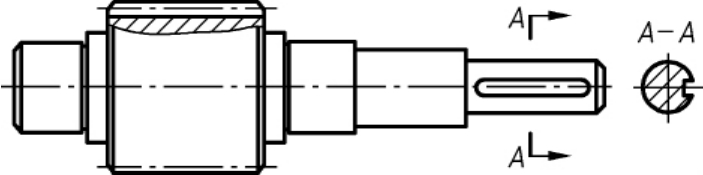

图标，选取主视图作为剖视图的俯视图、指定剖切位置，向右移动光标至适当位置，再单击MB1，完成断面图绘制。并在主视图上进行局部剖，剖出齿形，如图8－50所示。

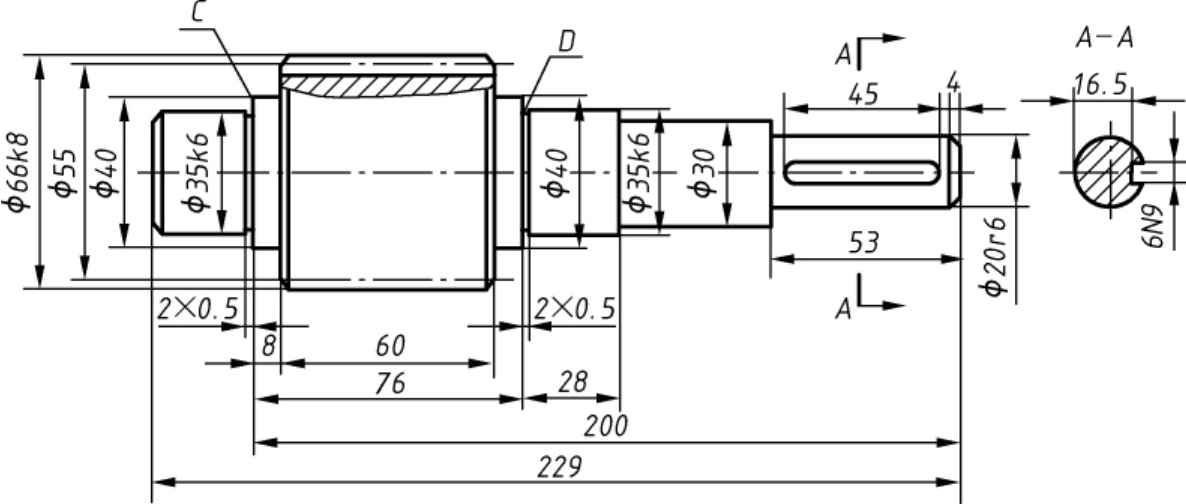

轴类零件尺寸分径向和轴向两类，径向尺寸是直径不等的“φ”尺寸，如图8－51所示φ35、φ20，齿轮轴中φ35轴段及φ20轴段是用来安装滚动轴承及联轴器的，径向尺寸的基准为齿轮轴的轴线。端面C用于安装挡油环及轴向定位，所以端面C为长度方向的主要尺寸基准，标注尺寸2、8、76等。端面D为长度方向的第一辅助尺寸基准，标注尺寸2、28。齿轮轴的右端面为长度方向尺寸的另一辅助基准，标注尺寸4、53等。键槽长度45，齿轮宽度60等为轴向的重要尺寸，直接注出。

选择Insert→Dimension的子菜单命令或Dimension工具条中的图标，根据上述分析依次在图上标注各类尺寸。

（5）标注技术要求

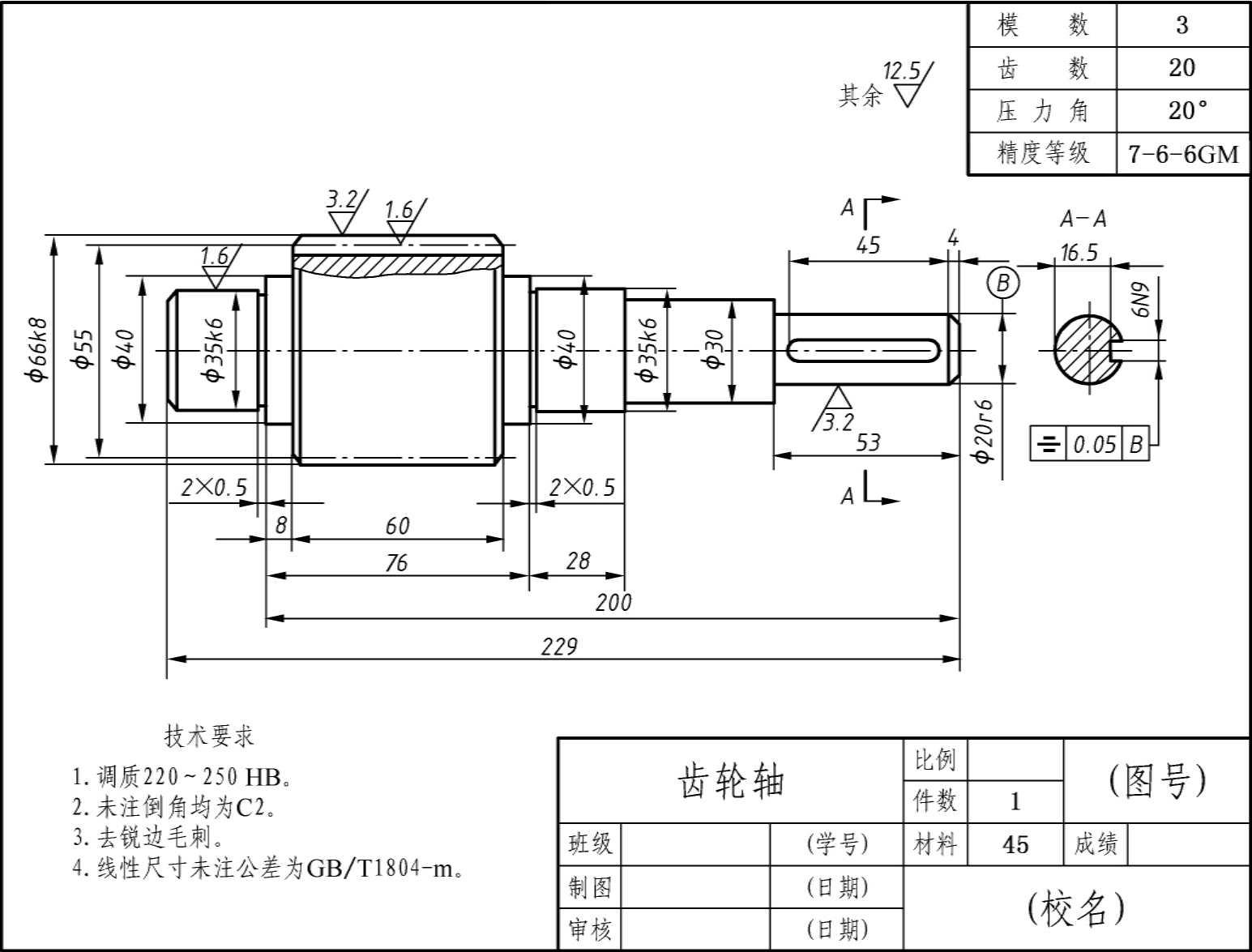

最后，在零件图上标注技术要求。两个φ35及φ20的轴颈处有配合要求，尺寸精度较高，均为6级公差，相应的表面粗糙度要求也较高，分别为R_a1．6和3．2。对键槽提出了对称度要求。对热处理、倒角、未注尺寸公差等提出了4项文字说明要求。选用Insert→Text．．．、Insert→Symbol→Surface Finish Symbol．．．、Insert→Tabular Note．．．命令，加各项技术要求到图上。选用File→Import→Part．．．命令，导入A3图框和标题栏，填写标题栏。至此，完成了齿轮轴零件图的绘制。如图8－52所示。
