1.9.4.5 7．4．5　较小结构的简化画法

7．4．5　较小结构的简化画法

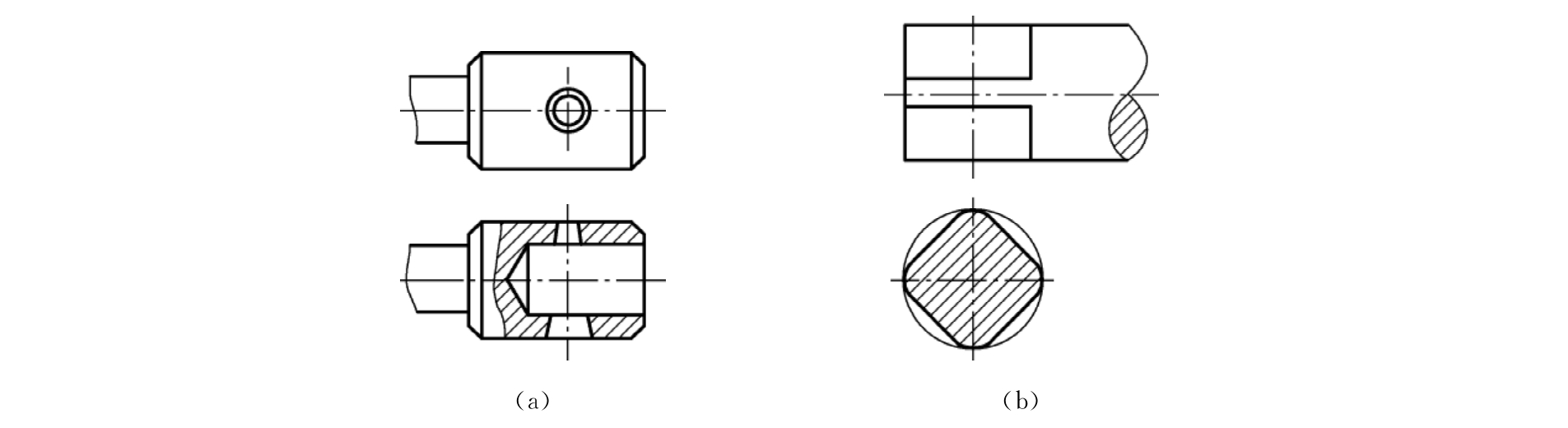

机件上较小的结构，如在一个图形中已表示清楚时，在其他图形中可以简化或省略，如图7－30（a）和图7－30（b）所示的主视图。在不致引起误解时，图形中的相贯线允许简化，例如用圆弧或直线代替非圆曲线，如图7－30（a）所示。

图7－30　较小结构的简化画法
