1.9.4.1 7.4.1 局部放大图

7.4.1 局部放大图

机件上某些细小结构在视图中表达的还不够清楚,或不便于标注尺寸时,可将这些部分用大于原图形所采用的比例画出,这种图称为局部放大图,如图7-23、图7-24所示。

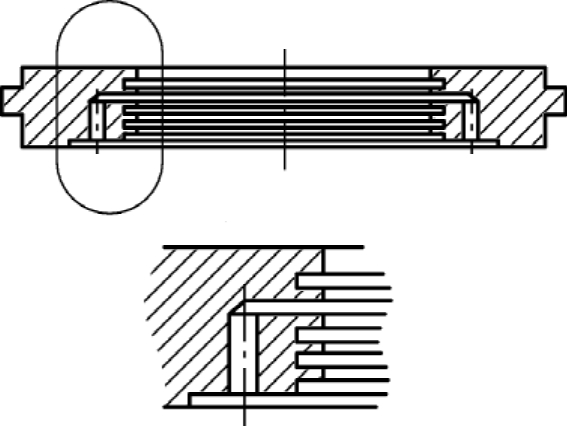

图7-23 局部放大图


图7-24 局部放大图

局部放大图必须标注,标注方法是:在视图上画一细实线圆,标明放大部位,在放大图的上方注明所用的比例,即图形大小与实物大小之比(与原图上的比例无关),如果放大图不止一个时,还要用罗马数字编号以示区别。

局部放大图可画成视图、剖视图、断面图,它与被放大部位的表达方法无关。局部放大图应尽量配置在被放大部位的附近。
