7．1．3　局部视图

将机件的某一部分向基本投影面投射所得到的视图，称为局部视图。

当采用一定数量的基本视图后，若机件上仍有部分结构形状尚未表达清楚，而又没有必要再画出其他完整的基本视图时，可采用局部视图来表达。局部视图是不完整的基本视图，利用局部视图可以减少基本视图的数量，使表达简洁，重点突出。

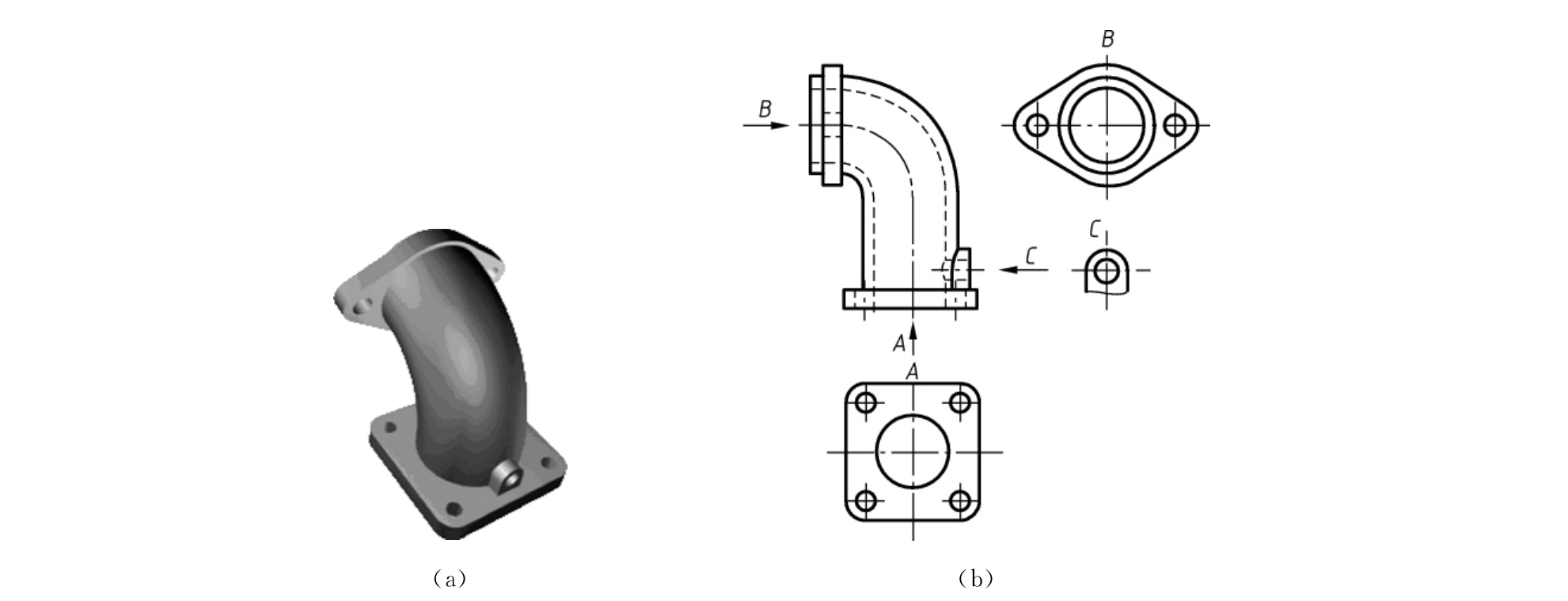

如图7－4（a）所示工件，在画出主、俯两个视图后，可将工件基本部分的形状表达清楚，但仍有左、右两侧凸台形状尚未表达清楚，此时便可像图中的A向、B向和C向那样，只画出所需要表达部分的局部视图，如图7－4（b）所示。

图7－4　局部视图

画局部视图时应注意：

（1）在相应的视图上用带字母的箭头指明所表示的投影部位和投影方向，并在局部视图上方用相同的字母标注视图的名称。

（2）局部视图最好画在有关视图的附近，并直接保持投影联系。也可以画在图纸内的其他地方，如图7－4（b）中右下角画出的“C”。当表示投影方向的箭头标在不同的视图上时，同一部位的局部视图的图形方向可能不同。

（3）局部视图的范围用波浪线表示，如图7－4（b）中“C”。所表示的图形结构完整、且外轮廓线又封闭时，则波浪线可省略，如图7－4（b）中“B”。
