7．1．1　基本视图

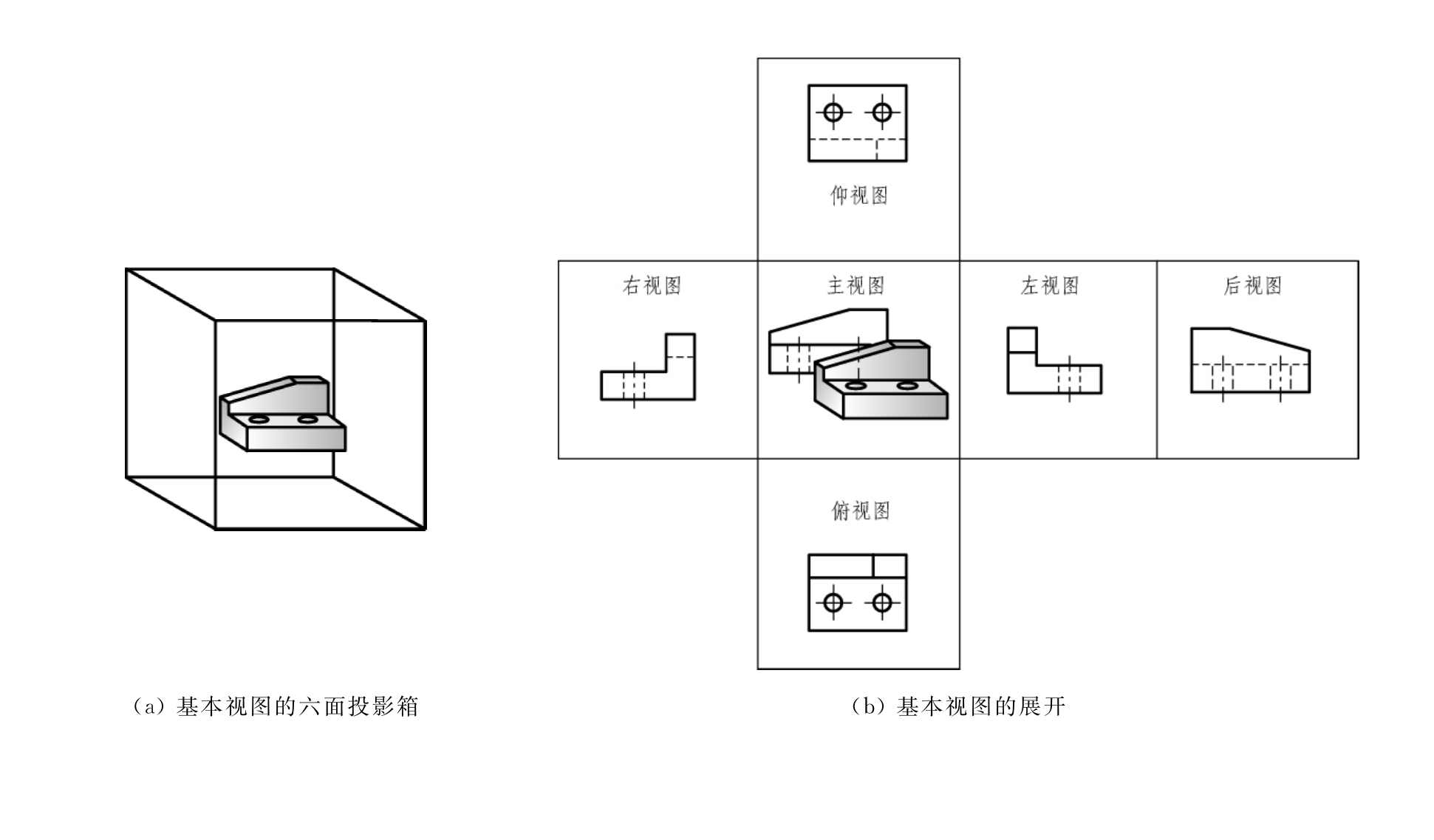

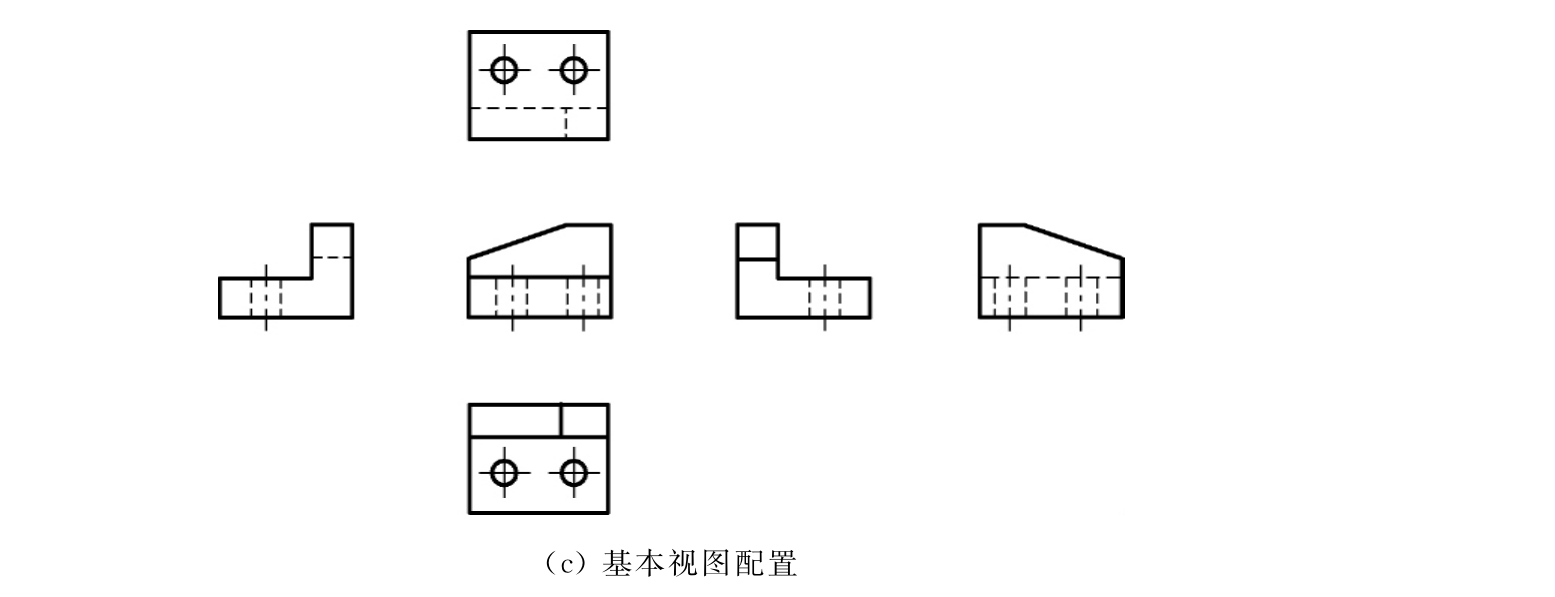

机件在基本投影面上的投影称为基本视图。如图7－1（a）所示，将机件置于由六个基本投影面构成的投影系中，分别向六个基本投影面投射，得到六个基本视图：主视图、俯视图、左视图、右视图、仰视图和后视图。各基本投影面的展开方式如图7－1（b）所示，展开后各视图的配置如图7－1（c）所示，当六个基本视图按展开后的位置配置时，不需加注视图名称。

图7－1　基本视图的形成

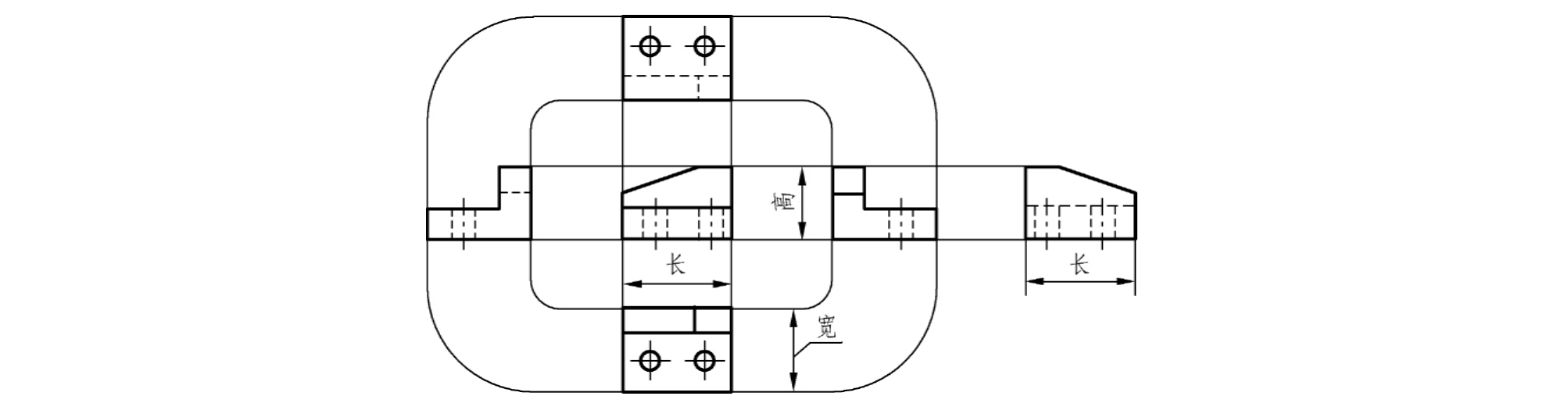

由前面章节可知，三视图的投影规律是主、俯视图———长对正，主、左视图———高平齐，俯、左视图———宽相等。在六个基本视图中，“三等”规律仍存在，即：右视图与左视图同样反映物体高、宽方向的尺寸，仰视图与俯视图同样反映物体长、宽方向的尺寸，后视图与主视图同样反映物体长、高方向的尺寸，如图7－2所示。

图7－2　基本视图的“三等”规律

实际绘图时，无须将六个视图全部画出，应根据机件表达的需要，选用必要的基本视图。
