1.8.5.2 6.5.2 相贯线

6.5.2 相贯线

1)相贯线的概念及性质

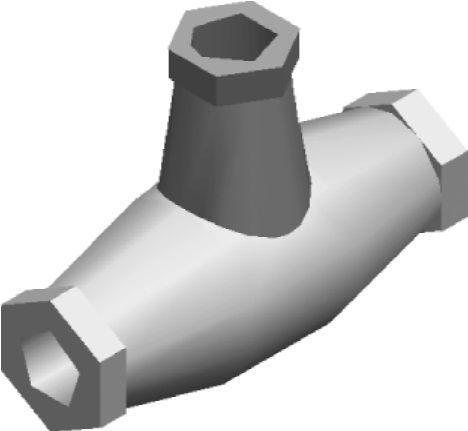

两立体相交也称两立体相贯,立体表面的交线称为相贯线,如图6-42所示。相贯线的形状随立体表面的性质及两立体的相对位置而变,一般是封闭的空间曲线,特殊情况下是平面曲线或直线。

相贯线的性质:

(1)表面性 相贯线位于两立体的表面上。

(2)封闭性 相贯线一般是封闭的空间折线(通常由直线和曲线组成)或空间曲线。

(3)共有性 相贯线上的点是两立体表面的共有点,相贯线是两立体表面的共有线。


图6-42 立体相交

求相贯线,实质上是求出相贯的两立体表面的共有点的投影。

2)相贯线的空间形状及投影

(1)平面立体与曲面立体相交

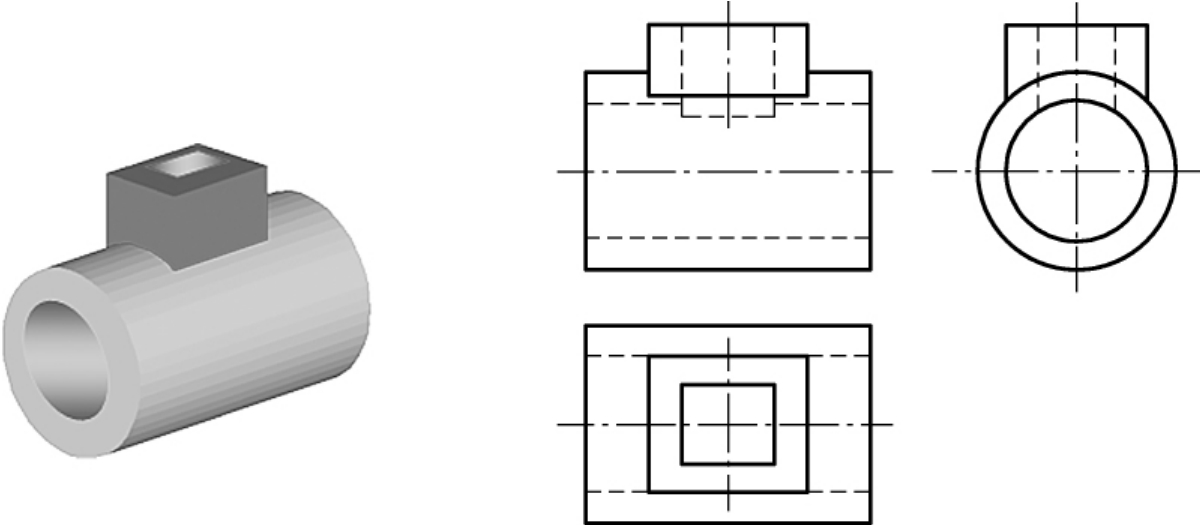

相贯线是由若干段平面曲线或直线组成的空间折线,每一段都是平面体的棱面与回转体表面的交线,如图6-43所示。


图6-43 平面立体与曲面立体相交

(2)曲面立体与曲面立体相交

两曲面立体相贯,其相贯线的形状取决于两曲面立体各自的形状、大小和相对位置,一般为封闭的光滑的空间曲线,它是两回转体表面的共有线。

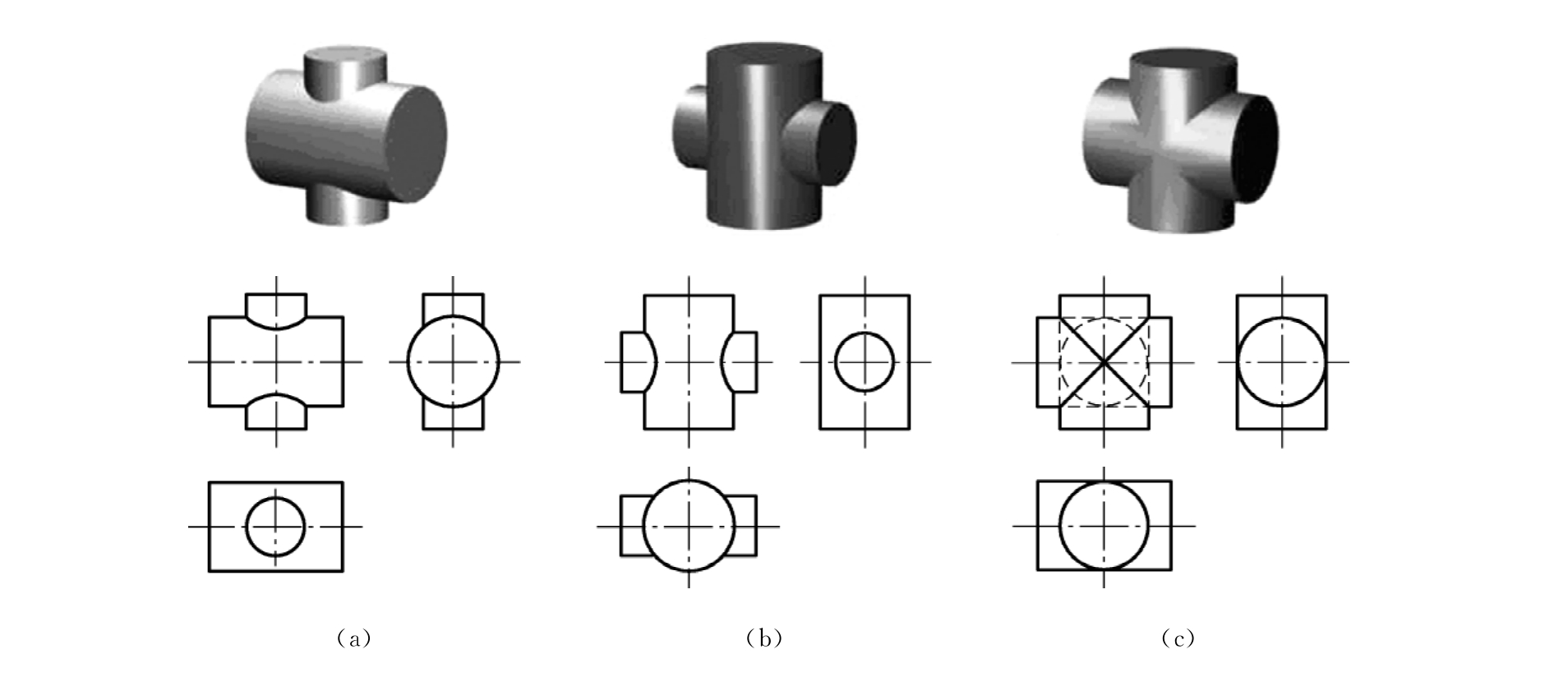

两圆柱外表面相贯,圆柱直径的大小不同有三种情况,如图6-44所示。进入建模环境,编辑竖直圆柱的直径,使之变小如图6-44(a)所示,运用Start→Drafting,使用图6-45所示更新视图图标,可以得到新的三视图。进入建模环境,编辑竖直圆柱的直径,使之变大,编辑水平放置圆柱的直径,使之变小,如图6-44(b)所示,运用Start→Drafting,使用图6-45所示更新视图图标,可以得到新的三视图。


图6-44 两圆柱外表面相交


图6-45 更新视图图标

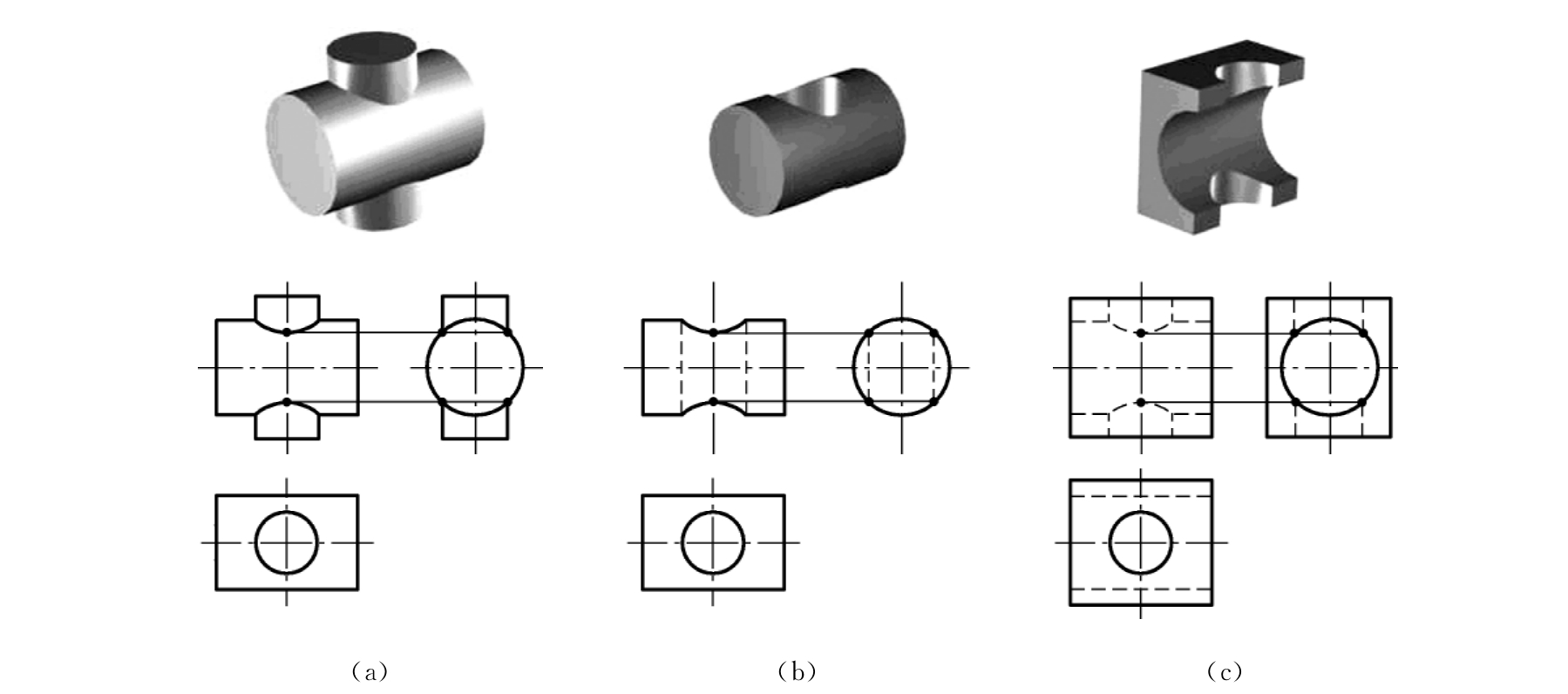

两圆柱相贯:有两圆柱外表面相交,如图6-46(a)所示;圆柱外表面与内表面相交,如图6-46(b)所示;两圆柱内表面相贯,如图6-46(c)所示三种情况。


图6-46 两圆柱相交

轴线相交,且平行于同投影面的圆柱与圆柱、圆柱与圆锥、圆锥与圆锥相交,若它们能公切于一个球,则它们的相贯线是垂直于这个投影面的椭圆,如图6-47所示。


图6-47 两圆锥公切于一个球

同轴线曲面立体相贯线是垂直其轴线方向上的圆,如图6-48所示。


图6-48 同轴曲面立体相交
