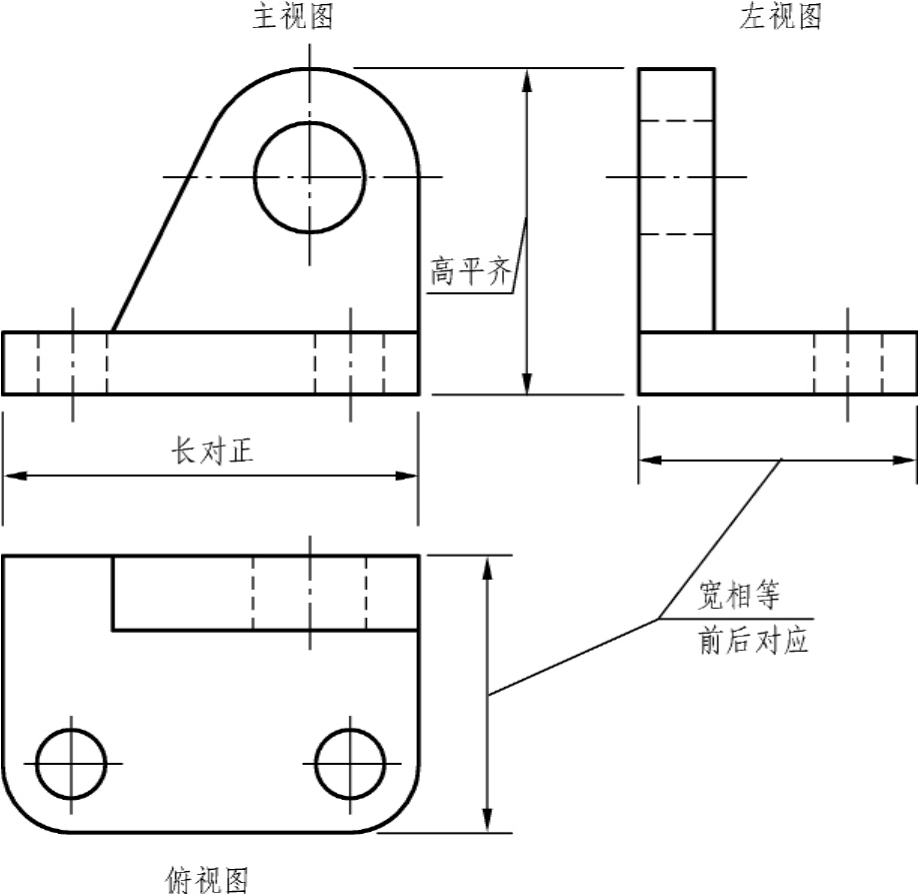

如图6－9所示，反映出模型长、宽、高三个方向的尺寸大小。每个视图只能反映出两个方向的大小，如主视图反映压块的长度和高度，左视图反映它的宽度和高度，俯视图反映它的长度和宽度。由此可得出三视图之间的投影规律为：

（1）主视图和俯视图都反映物体的长度，且长对正。

（2）主视图和左视图都反映物体的高度，且高平齐。

（3）俯视图和左视图都反映物体的宽度，且宽相等。

正投影的投影规律，不仅适用于机件整体的投影，也适用于机件局部结构的投影，对于物体上的每个部分甚至任何一点都如此，画图和看图都应严格遵守。
