6．1．2　投影法的分类

1）中心投影法

如图6－1所示，投射线都通过投影中心的投影方法称为中心投影法，即中心投影法的投射线相交于一点。中心投影法常用于生成透视图。

2）平行投影法

如图6－2、图6－3所示，投射线都互相平行的投影方法称为平行投影法。如图6－2所

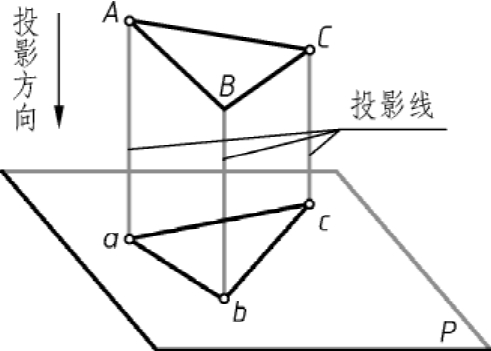

图6－2　正投影法

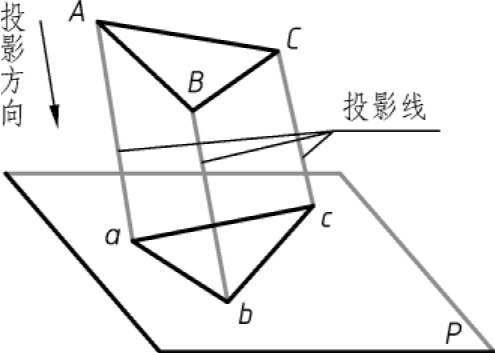

图6－3　斜投影法

示，投影方向（或投射线）垂直于投影面的称为正投影法。如图6－3所示，投影方向（或投射线）倾斜于投影面的称为斜投影法。一般机械工程中的图样均用正投影法，以后只要不特别说明均是指正投影法。
