4．2．4　三维CAD标准

无论采用何种方法绘制工程图样，均必须遵守统一的制图标准。CAD制图国家标准是根据发展的需要，按照技术制图及有关行业制图标准的要求而制定的。目前CAD制图国家标准共有16项，CAD文件管理标准共有27项。我们在建立三维模型时，也应该遵守CAD制图标准。下面是UG NX三维建模的一些通用规定：

1）文件的命名

UG NX文件名用英文字母命名，不包含中文。按照零部件代码命名，文件名的总长度不超过128个字符，文件名采用小写字母。文件后缀缺省为．prt。

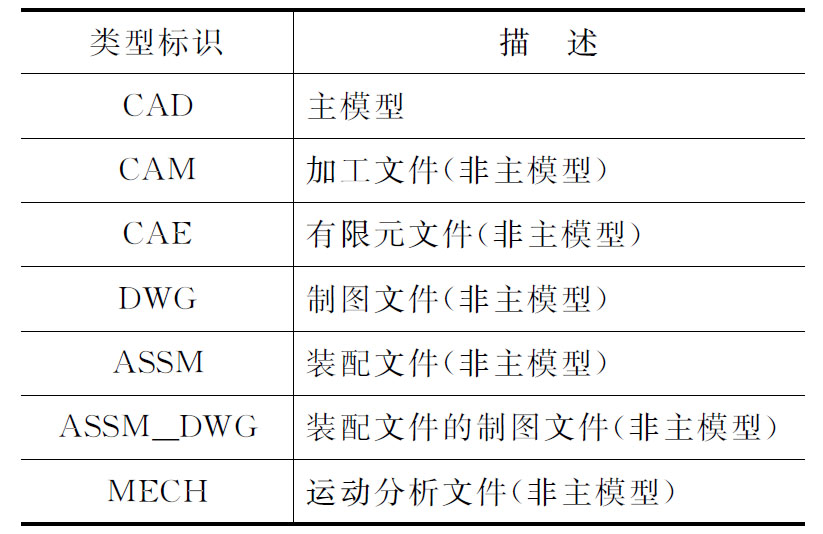

本课程按照以下的命名规则：学号＿文件名＿类型标识．prt（其中＿表示下划线）。如0511510203＿＊＊＊＊＊＊＊＿cad．prt表示学号为0511510203的同学的一个文件名为＊＊＊＊＊＊＊的主模型文件。类型标识按照表4－2的内容进行填写。

表4－2　类型标识

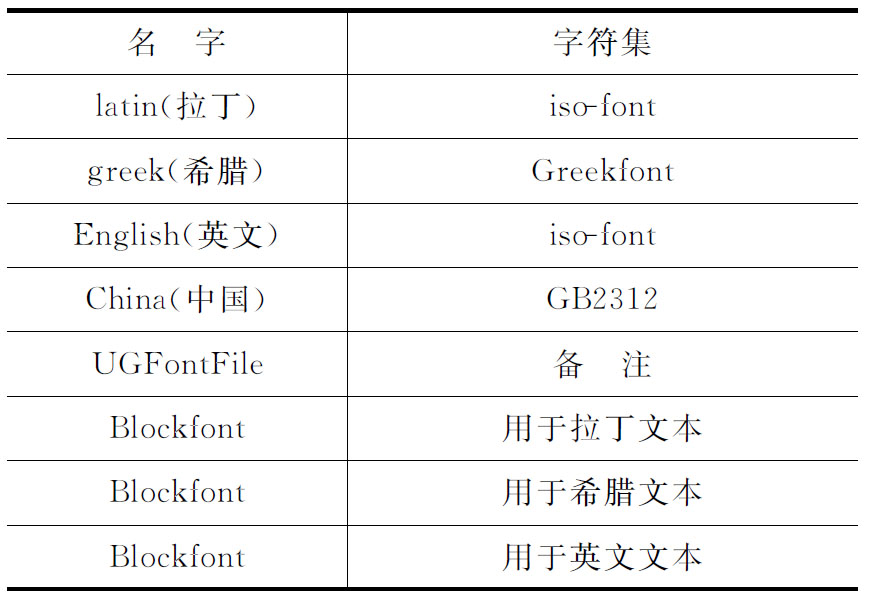

表4－3　文本字体和字符集

2）语言的设定

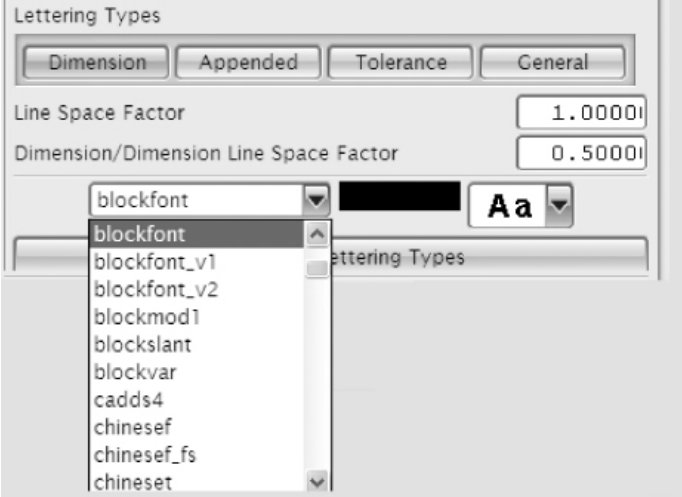

在UG环境下，所有的标示都用英文字体，在UG环境下，英文用Blockfont字体文件。中文采用Chinesef字体文件。表4－3为文本字体和字符集。语言设置对话框见图4－20。

图4－20　语言设置对话框

3）模型单位

在UG环境下，执行国际单位制。长度单位一律使用“毫米”（mm）。质量单位使用“千克”（kg）或“克（g）”。密度单位使用“千克每立方米”（kg／m3）或“克每立方厘米”（g／cm³）。模型单位预设置对话框见图4－21。

图4－21　模型单位预设置对话框

图4－22　图层设置对话框

4）图层设置

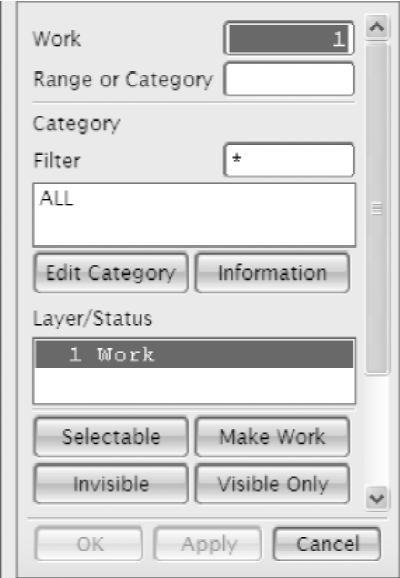

在UG NX中，图层有四种状态：工作状态（Make Work）、可选状态（Selectable）、可见状态（Visible Only）和隐藏不可见状态（Invisible）。图层设置对话框见图4－22。

模型文件交付时，一般第1层为工作层，最终交付的实体放置在第20层，其他各层的状态见表4－4。在进行装配应用时，Component的层按Original（原始的）方式加入。

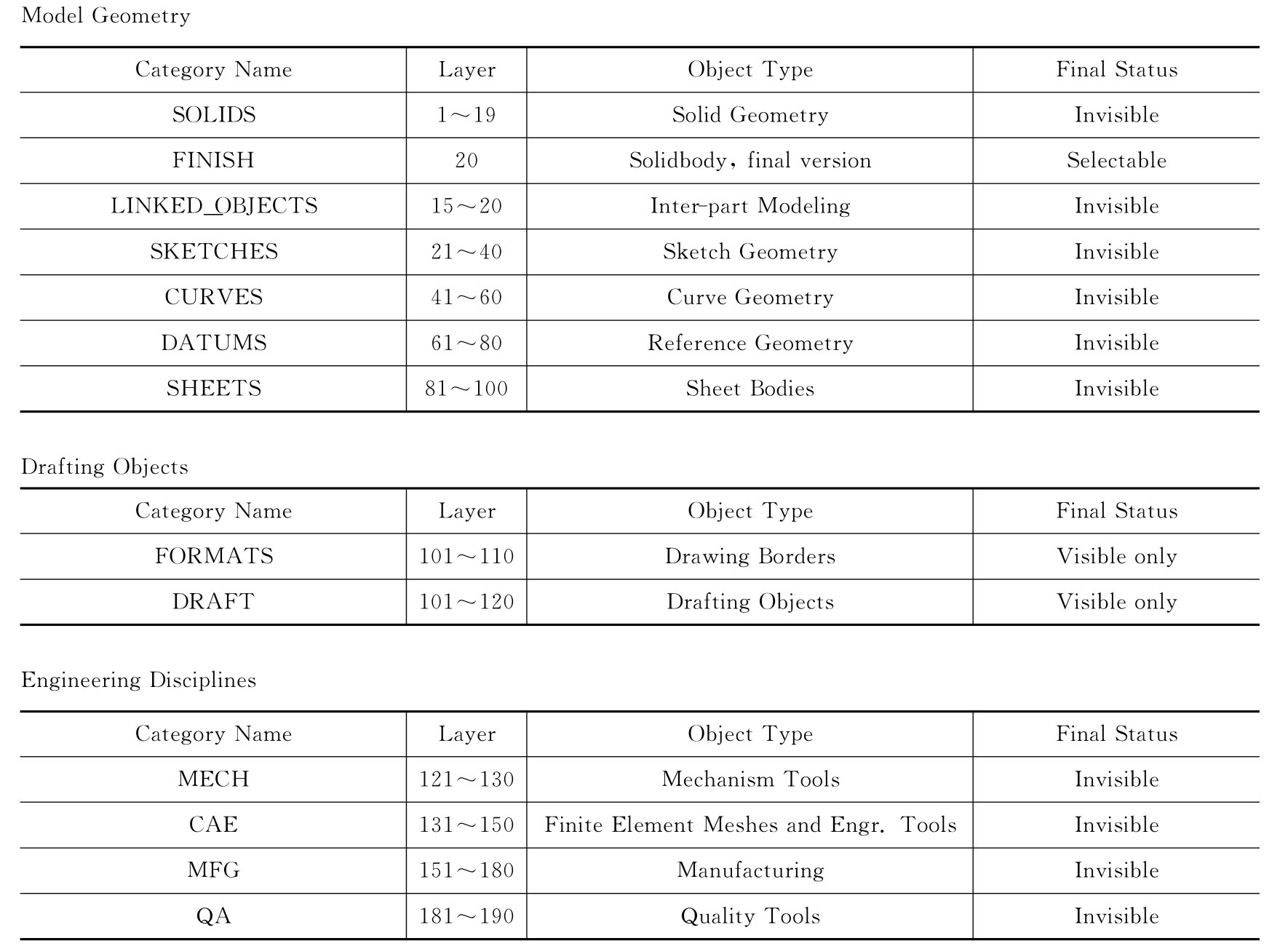

表4－4　图层设置
