4．2．3　UG NX建模过程

UG NX基于特征的建模过程仿真了零件的加工过程，UG NX提供了建立毛坯、仿真粗加工、仿真精加工的设计特征。

1）建立毛坯

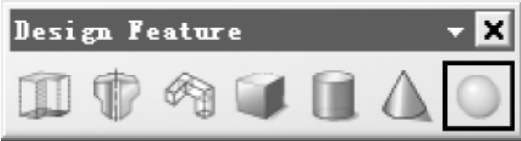

建立毛坯的特征，工具条如图4－17所示。

（1）体素特征（Primitive Feature）　如块、柱、锥、球等。

（2）扫描特征（Swept Feature）　截面线串拉伸、旋转、沿定义的路径扫掠。2）仿真粗加工

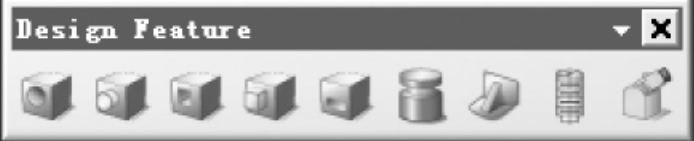

仿真粗加工的设计特征，工具条如图4－18所示。

（1）向毛坯添加材料　如凸台（圆柱凸台、圆锥台），凸垫（矩形凸垫、通用凸垫）。（2）由毛坯减去材料　如孔、腔、键槽、沟槽。

（3）用户自定义特征（User Defined Feature）　可添加或减去材料。

图4－17　建立毛坯的设计特征

图4－18　仿真粗加工的设计特征

3）仿真精加工

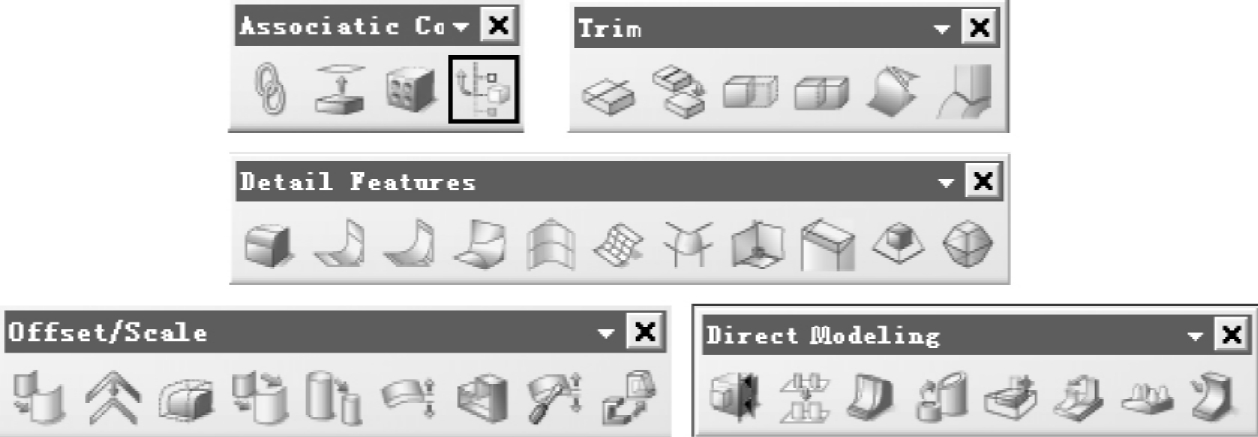

仿真精加工的设计特征，工具条如图4－19所示。

图4－19　仿真精加工的设计特征

（1）相关复制（Associative Copy）　WAVE几何链接器，抽取、引用阵列和提升体。

（2）修剪（Trim）　修剪体、修剪片体、修剪和延伸、分割面、连接面和分割体。

（3）偏置／比例（Offset／Scale）　偏置曲面、粗略偏置、偏置表面、可变的偏置曲面、比例、增厚片体、壳、片体到实体辅助和缠绕几何体。

（4）细节特征（Detail Features）　边缘倒圆、面倒圆、软倒圆、式样倒圆、圆角、相接、式样拐角、球形拐角、倒角、拔模、体拔模。

（5）直接建模（Direct Modeling）　约束表面、再尺寸表面、偏置表面区、代替表面局部比例、移动表面区、表面图样和再倒圆表面。

UG NX建模过程包括：首先，选择体素特征或扫描特征建立零件的毛坯模型；其次，选择仿真粗加工的设计特征或用户自定义特征，向毛坯添加材料或由毛坯减去材料，建立零件的主体结构；最后，选择仿真精加工过程的特征，如细节特征与直接建模等，建立零件的局部结构，完成零件的建模。
