3．4．2　尺寸种类

组合体模型上一般要标注三类尺寸：定形尺寸、定位尺寸和总体尺寸。

1）定形尺寸

确定组合体中各基本体形状及大小的尺寸称为定形尺寸，如图3－30、图3－31中的直径（φ）、半径（R）和长、宽、高等尺寸。

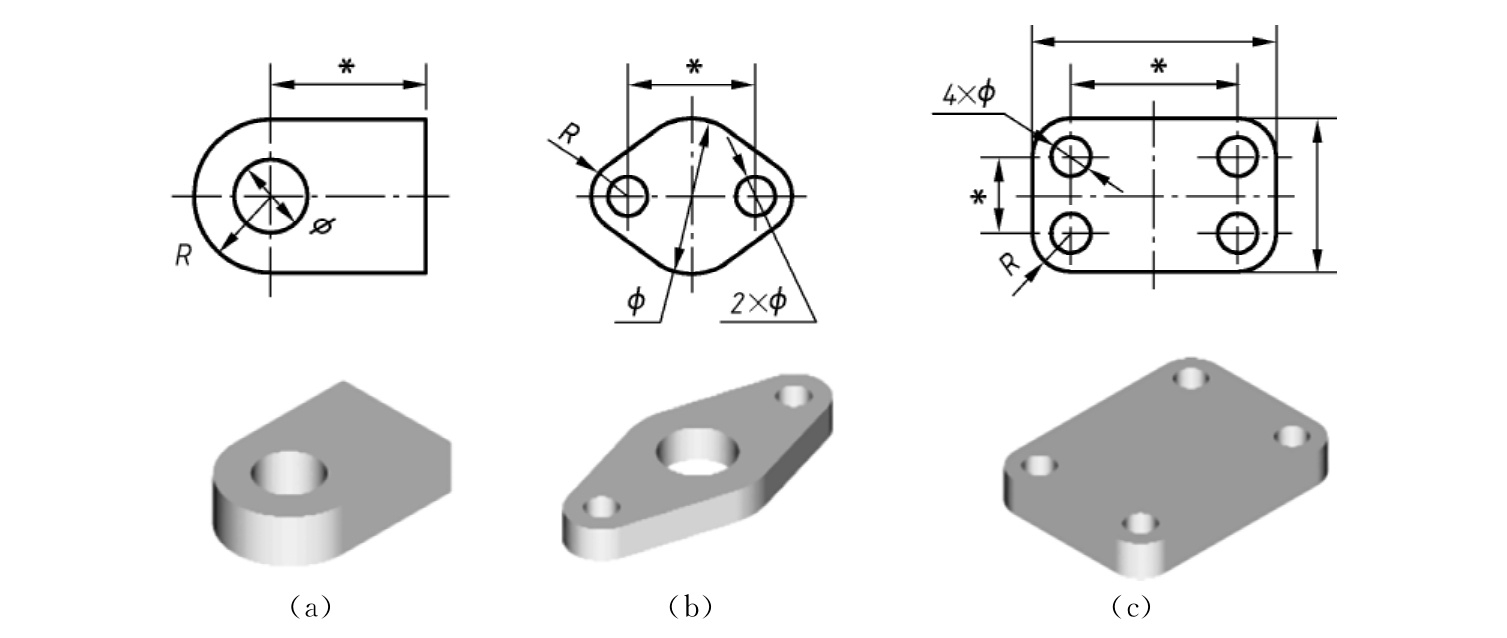

图3－30　尺寸标注示例之一

2）定位尺寸

确定组合体中各基本体相对位置的尺寸称为定位尺寸，如图3－30、图3－31中带“＊”号的尺寸。

3）总体尺寸

表示组合体总长、总宽、总高的尺寸称为总体尺寸，如图3－31中带“Δ”号的尺寸。在标注总体尺寸时，当遇到图形的一端为圆或圆弧时，往往不标注总体尺寸，所以在图3－30（a）、（b）中没有标注总长尺寸。

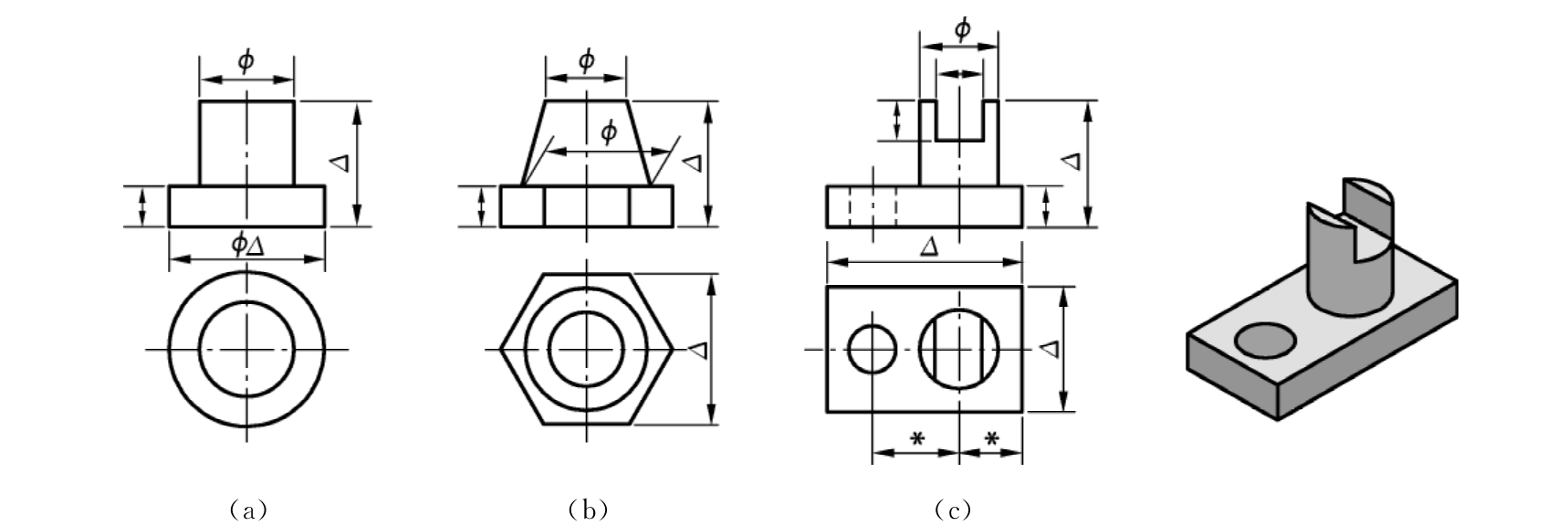

图3－31　尺寸标注示例之二
