2．2．2　移动法

移动法是指由任一平面图形（基面）沿某一直线方向移动形成基本体的方法。

1）平移法形成基本体

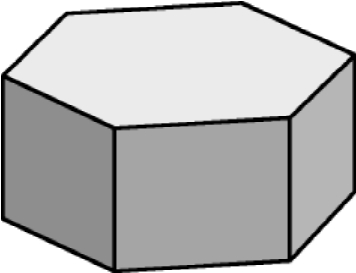

如图2－10所示，由六边形沿指定方向平移一段距离形成的基本体称为棱柱，棱柱由上下两个底面和几个侧棱面组成。侧棱面与侧棱面间的交线称为侧棱线。侧棱线与底面垂直的棱柱称为直棱柱。

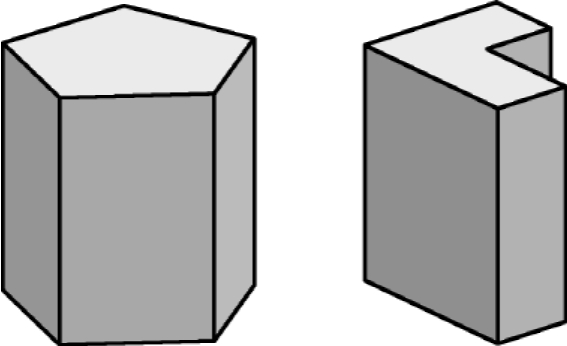

如图2－11所示，通过多边形沿指定方向生成基本体。

图2－10　棱柱

图2－11　平移法生成基本体

2）导向法形成基本体

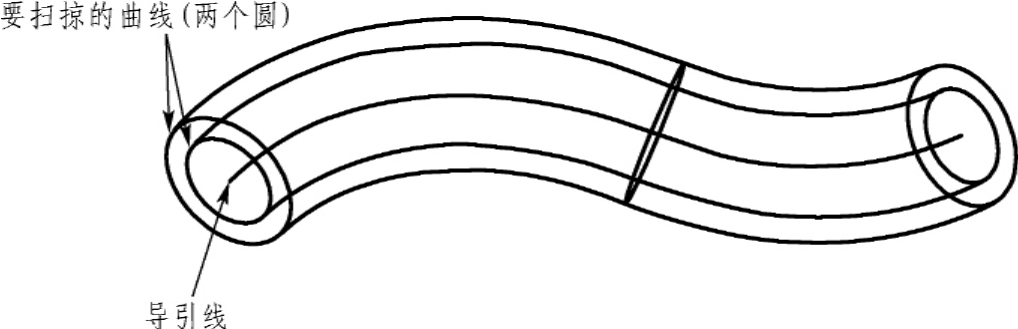

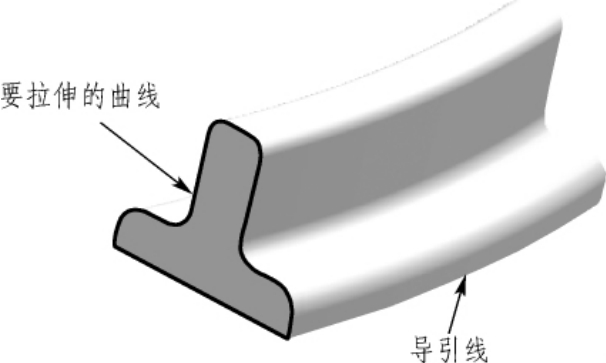

如图2－12所示，由两个同心圆沿着一曲线扫掠形成基本体；如图2－13所示，由一平面图形沿一曲线扫掠形成基本体。

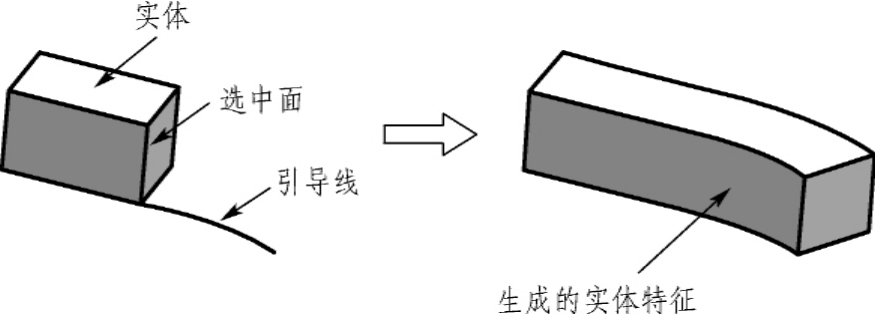

可以选择已形成的体表面来创建基本体。选择面沿导引线扫掠形成基本体，如图2－14所示。

图2－12　导向法形成基本体

图2－13　拉伸曲线生成基本体

图2－14　由体表面拉伸生成基本体
