习题七

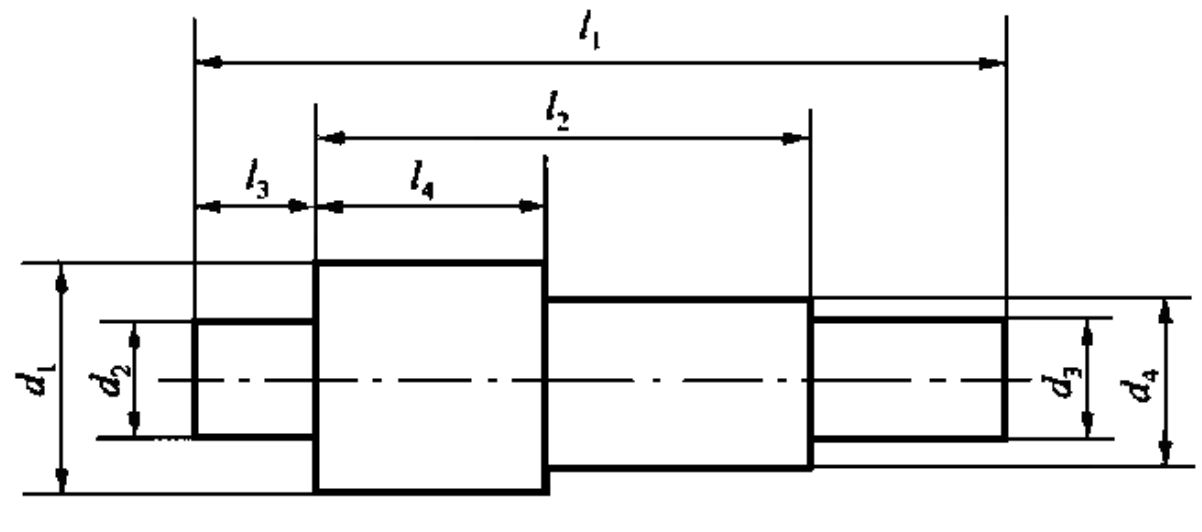

7-1　试述工序、工步、走刀、安装、工位的概念，试指明如图7-30所示小轴加工过程中所包含的工序、安装及工步，加工顺序如下：

（1）在卧式车床上车左端面，钻中心孔；

（2）在卧式车床上夹右端，顶左端中心孔，粗车左端台阶；

（3）调头，在卧式车床上车右端面，钻中心孔；

（4）在卧式车床上夹左端，顶右端中心孔，粗车右端台阶；

（5）在卧式车床上用两顶尖，精车各台阶。

图7-30　习题7-1

7-2　生产类型有哪几种？某机床厂年产C6136型卧式车床500台，属于哪一种生产类型？

7-3　机械加工工艺规程有哪几种？不同的生产类型分别用何种形式的工艺规程？

7-4　拟定机械加工工艺规程的原则与步骤有哪些？

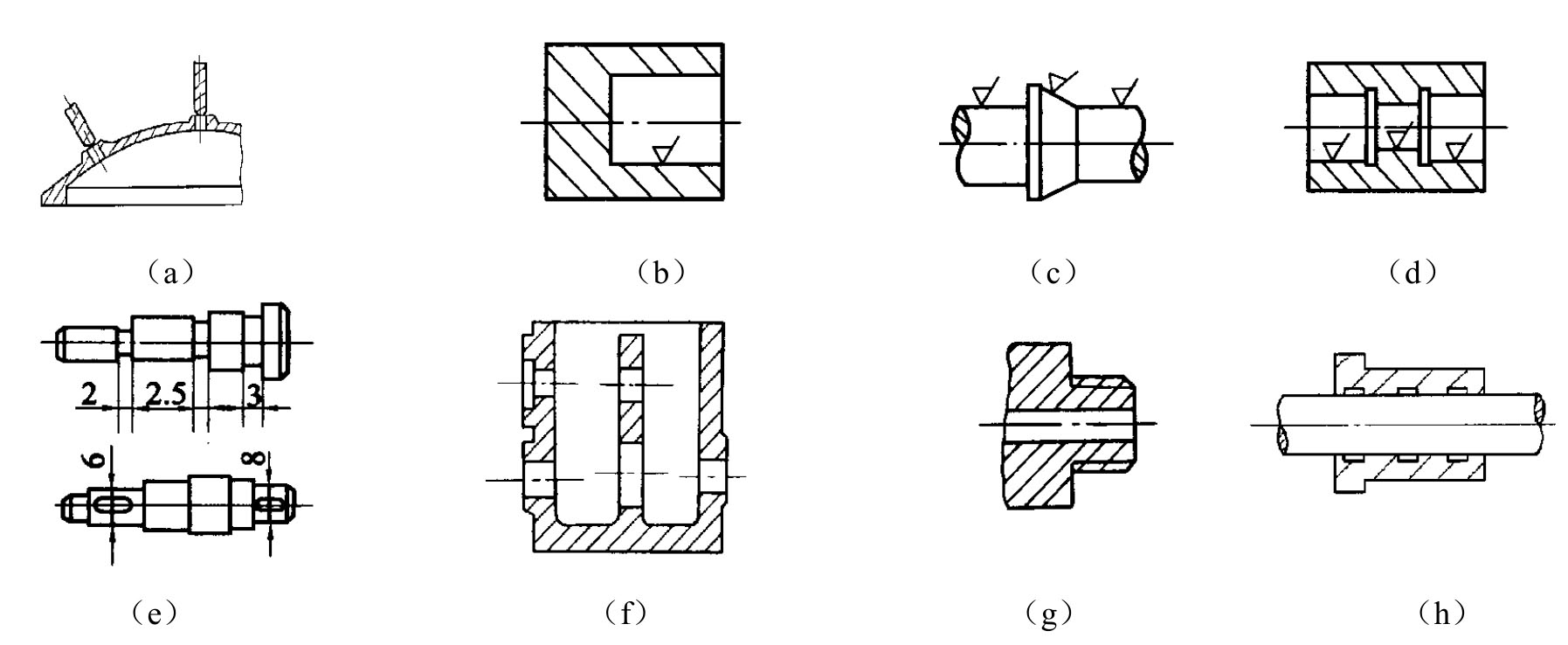

7-5　分析如图7-31所示零件的结构工艺性，试对不足之处加以改进。

图7-31　习题7-5

7-6　常用毛坯的种类有哪些？试为下列零件选择合适的材料与毛坯：

汽车轴、单件生产的一般轴、灰铸铁皮带轮、轴承座、锉刀、拖拉机齿轮、单件生产的板状零件、机床床身、汽车变速箱壳体、变速箱壳体新产品试制

7-7　试述设计基准、定位基准、测量基准、装配基准的概念，并举例说明。

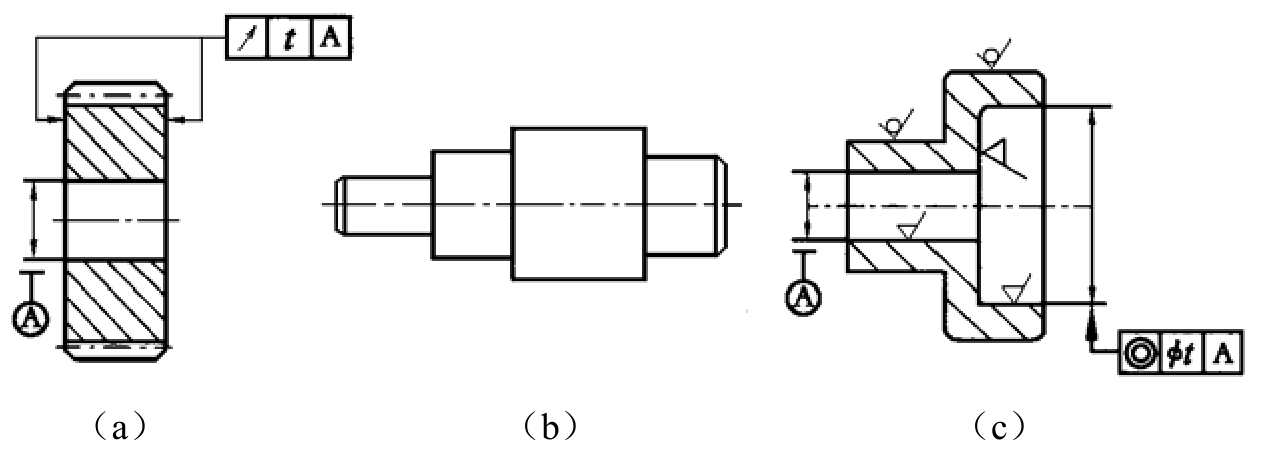

7-8　什么叫做粗基准？什么叫做精基准？试为下图三个零件选择粗、精基准。其中如图7-32（a）所示是齿轮，毛坯为热轧棒料；如图7-32（b）所示是传动轴，毛坯是锻件；如图7-32（c）所示是飞轮，毛坯为铸件。均为批量生产。

图7-32　习题7-8

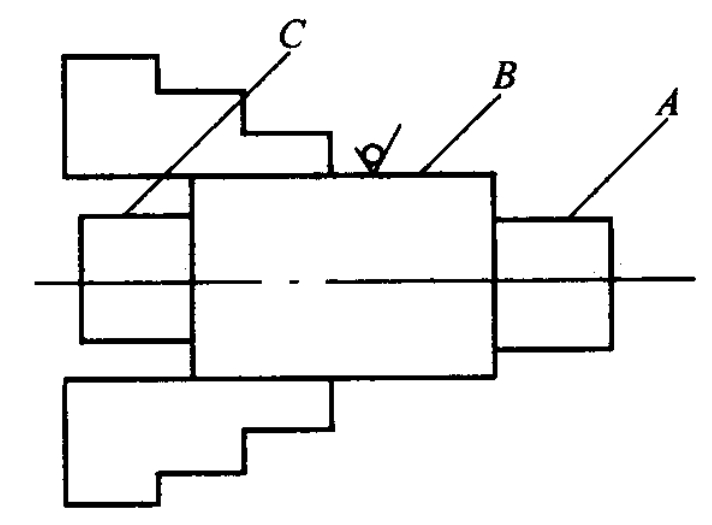

7-9　如图7-33所示小轴，加工A、C面时均以坯料表面B为粗基准，问是否恰当？为什么？

图7-33　习题7-9

7-10　试确定下列表面的加工方法：

（1）轴上IT8级非淬硬外圆表面，表面粗糙度数值为R_a1.6；

（2）轴上IT8级外圆表面，表面硬度为40～45HRC，表面粗糙度数值为R_a1.6；

（3）箱体上φ 16H7孔，表面粗糙度数值为R_a0.8；

（4）大批量生产的齿轮孔φ 25H8，表面粗糙度数值为R_a1.6；

（5）箱体上φ 80H7孔，表面粗糙度数值为R_a0.8；

（6）箱体上IT8级大端面，表面粗糙度数值为R_a1.6。

7-11　机械加工一般可分为哪些加工阶段？各加工阶段的主要作用是什么？

7-12　机械加工顺序的安排应遵循哪些原则？

7-13　举例说明在机械加工工艺过程中，如何合理安排热处理工序的位置？

7-14　某回转体零件孔的设计要求为mm，粗糙度数值为1.6μm，其加工工艺路线为：钻孔→镗孔→铰孔。试用查表法求各工序加工余量、基本尺寸及公差。

7-15　加工外圆柱面，设计尺寸为，长度为50mm，表面粗糙度R_a值为0.8。加工的工艺路线为：粗车→半精车→磨外圆。试用查表法确定毛坯尺寸、各工序尺寸及公差。

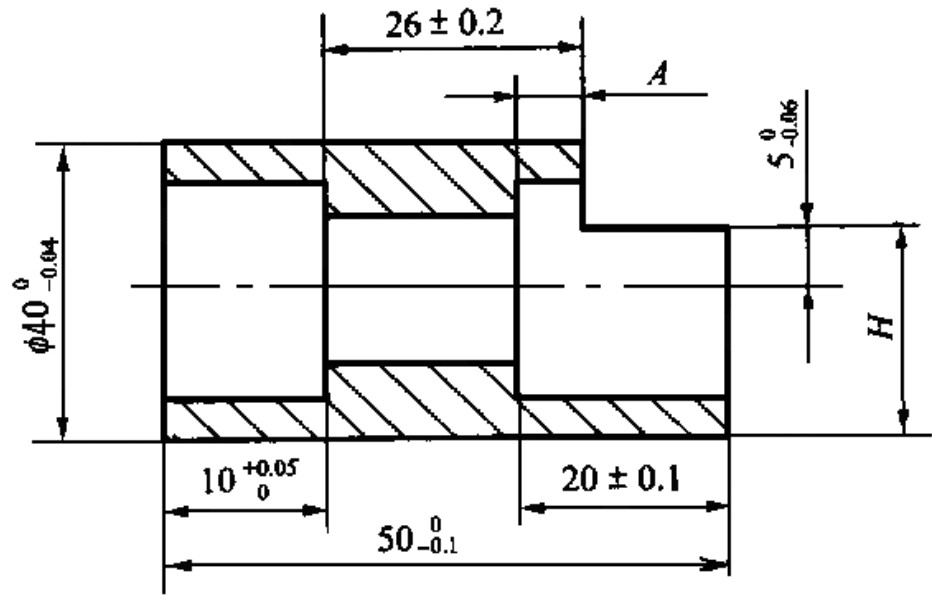

7-16　如图7-34所示工件，内外圆及端面已加工，现需铣出右端槽，并保证尺寸mm及26±0.2mm，试求试切调刀的测量尺寸H、A及其上、下偏差。

图7-34　习题7-16

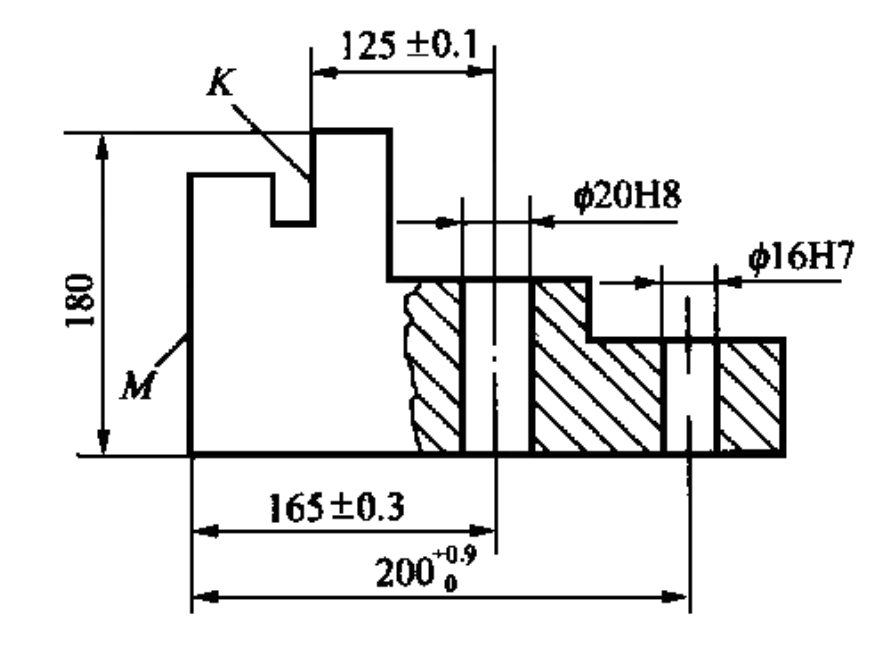

7-17　如图7-35所示零件的尺寸要求，其加工过程为：

（1）在铣床上铣底平面；

（2）在另一铣床上铣K面；

（3）在钻床上钻、扩、铰φ 20H8孔，保证尺寸125±0.1mm；

（4）在铣床上加工M面，保证尺寸165±0.3mm。

试求以K面定位加工φ16H7孔的工序尺寸。

图7-35　习题7-17

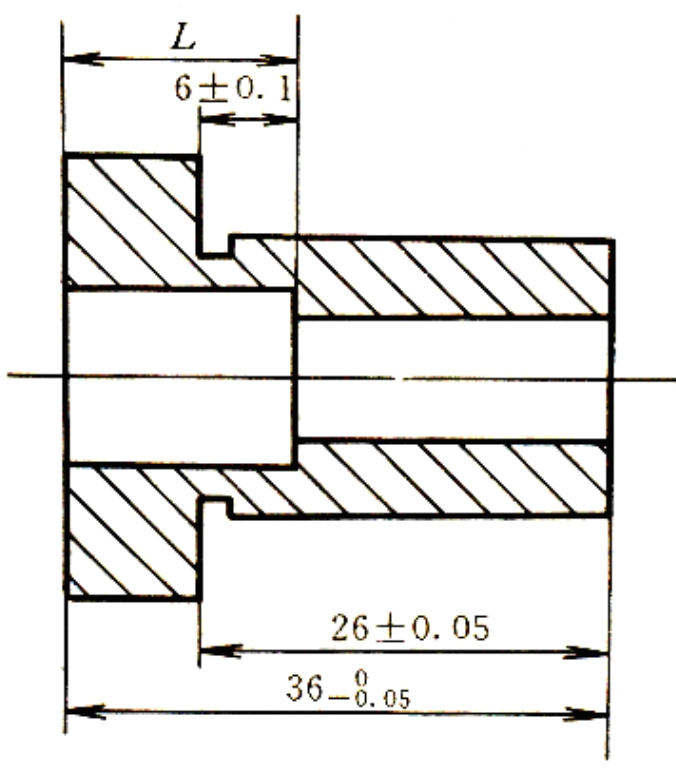

7-18　如图7-36所示零件在加工时，图样要求保证尺寸6±0.1mm，但这一尺寸不便直接测量，只好通过度量尺寸L来保证。试求工序尺寸L及其上下偏差。

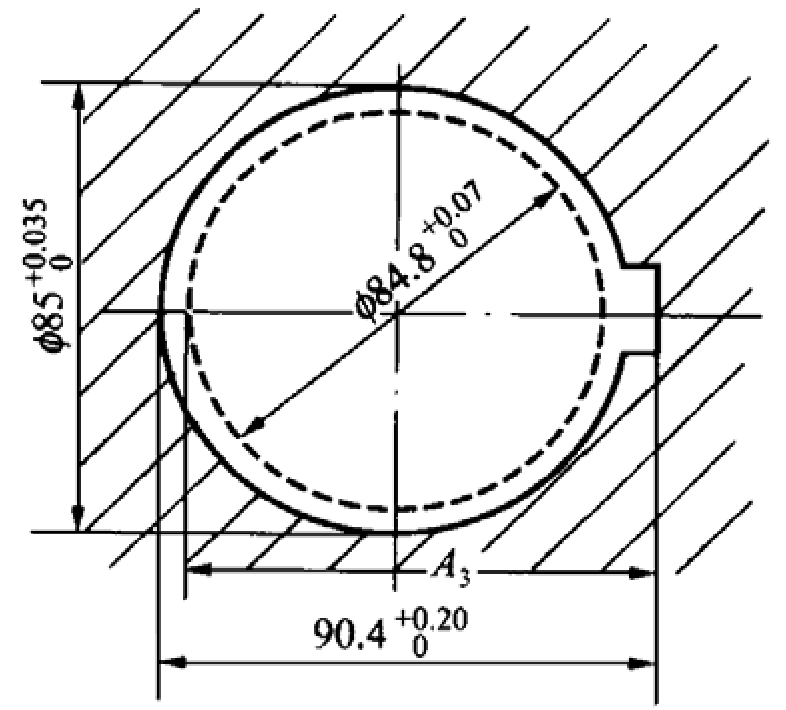

7-19　如图7-37所示为齿轮内孔的局部简图，设计要求为：孔径mm，键槽深度尺寸为mm，其加工顺序为：

（1）镗内孔至mm；

（2）插键槽至尺寸A₃；

（3）热处理（淬火）；

（4）磨内孔至mm，同时保证键槽深度尺寸为mm。

试确定插键槽的工序尺寸A₃。

图7-36　习题7-18

图7-37　习题7-19

7-20　什么叫做时间定额？单件时间定额包括哪些组成部分？

7-21　提高机械加工生产效率的工艺措施有哪些？
