5.4.2　磨床

磨床的种类很多，根据加工对象的不同，磨床可分为外圆磨床、内圆磨床、平面磨床、无心磨床、工具磨床及其他专用磨床（如曲轴磨床）等。目前，生产中应用最多的是外圆磨床、内圆磨床和平面磨床。

1．M1432A型万能外圆磨床

如图5-53所示是M1432A型万能外圆磨床的外形，机床的主要组成部件如下：

（1）头架。头架上有主轴，主轴端部可以安装顶尖，以便安装工件。工件由单独的电动机通过带传动变速机构带动，使工件可获得不同的转动速度。头架可在水平面内转动90°的角度。

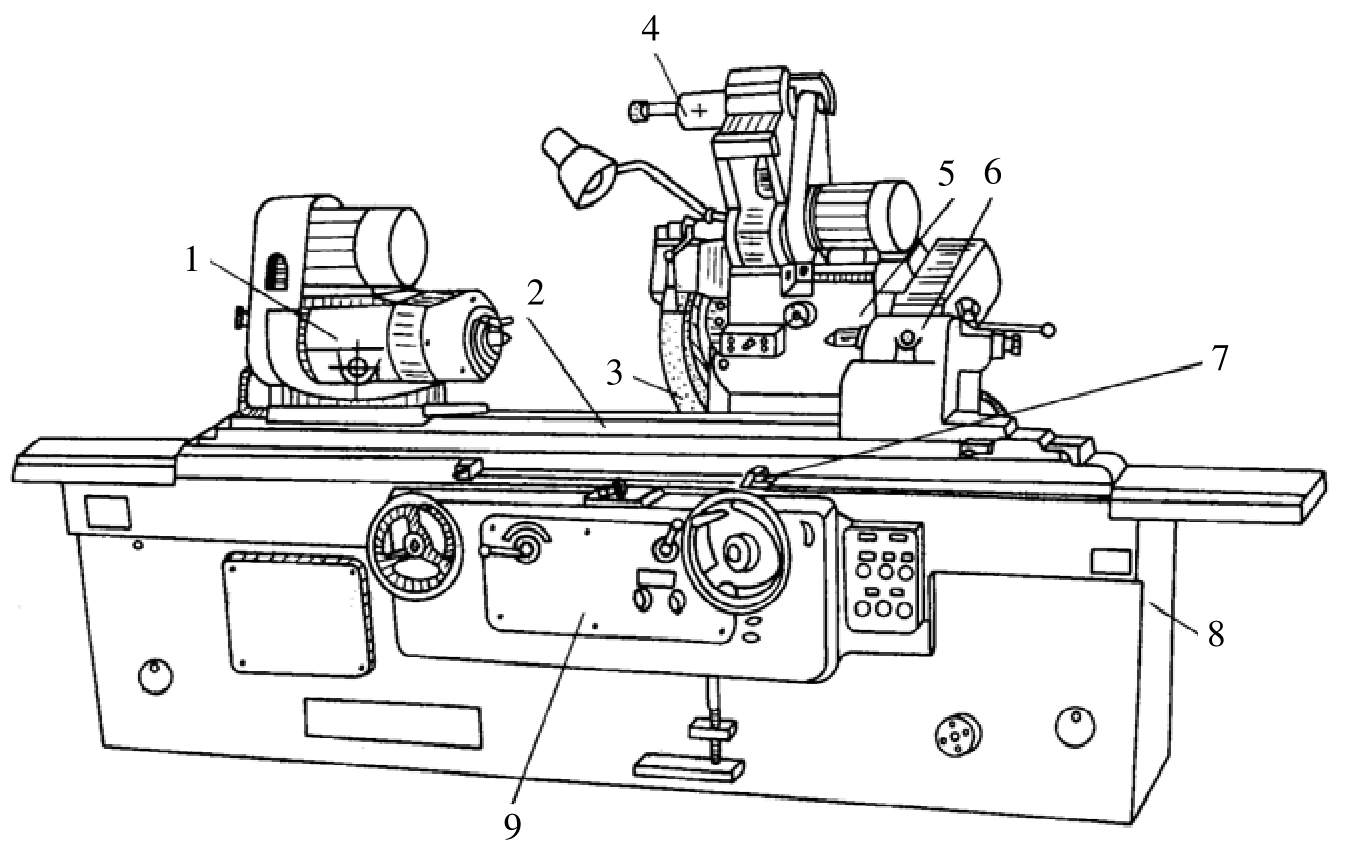

图5-53　M1432A型万能外圆磨床

1—头架　2—工作台　3—砂轮　4—内圆磨具　5—砂轮架6—尾座　7—换向撞块　8—床身　9—液压操纵箱

（2）工作台。工作台2分上下两层。上工作台可绕下工作台的心轴在水平面内偏转±10°左右的角度，以磨削锥度不大的长圆锥面。工作台台面上的头架1和尾架6，可随工作台沿床身作纵向直线往复运动。

（3）砂轮架。砂轮架用于安装砂轮，并由单独的电动机通过带传动带动砂轮高速旋转。砂轮架可在床身后部的导轨上作横向移动。移动的方式有自动间隙进给、手动进给、快速趋进工件和退出。当磨削短圆锥面时，砂轮架可绕其垂直轴线转动30°的角度。

（4）尾座。尾座6内的顶尖和头架1的前顶尖一起，用于支承工件。通过脚踏操纵板，可控制尾架上的液压顶尖快速装卸工件。

（5）内圆磨具。内圆磨具4用于支承磨内孔的砂轮主轴，主轴由单独的电动机驱动。内圆磨具可绕其支架旋转，使用时翻下，不用时翻向砂轮架上方。

（6）床身。床身8是磨床的基础支承件，它支承着砂轮架5、工作台2、头架1、尾座6等部件，使它们在工作时保持准确的相对位置。床身内部是液压部件及液压油的油池。

2．其他磨床

（1）内圆磨床。如图5-54所示为M2110A型普通内圆磨床的外形。型号中“2”表示“内圆磨床组”；“1”表示“内圆磨床型”；“10”表示“最大磨削孔径为100mm”。如图所示，内圆磨床的头架通过底板固定在工作台上，前端装有卡盘或其他夹具，用以夹持并带动工件旋转。头架可绕垂直轴线转动一定角度，以便磨削圆锥孔。

磨削时，由工作台带动头架沿床身的导轨作纵向往复运动。砂轮由砂轮架主轴带动作旋转主运动，砂轮架可由手动或液压传动沿床鞍作横向进给，工作台每往复一次，砂轮架作横向进给一次。

（2）平面磨床。如图5-55所示为M7120A型平面磨床的外形。型号中“7”表示“平面磨床组”；“1”表示“卧式矩台型”；“20”表示“工作台面宽度为200mm”。

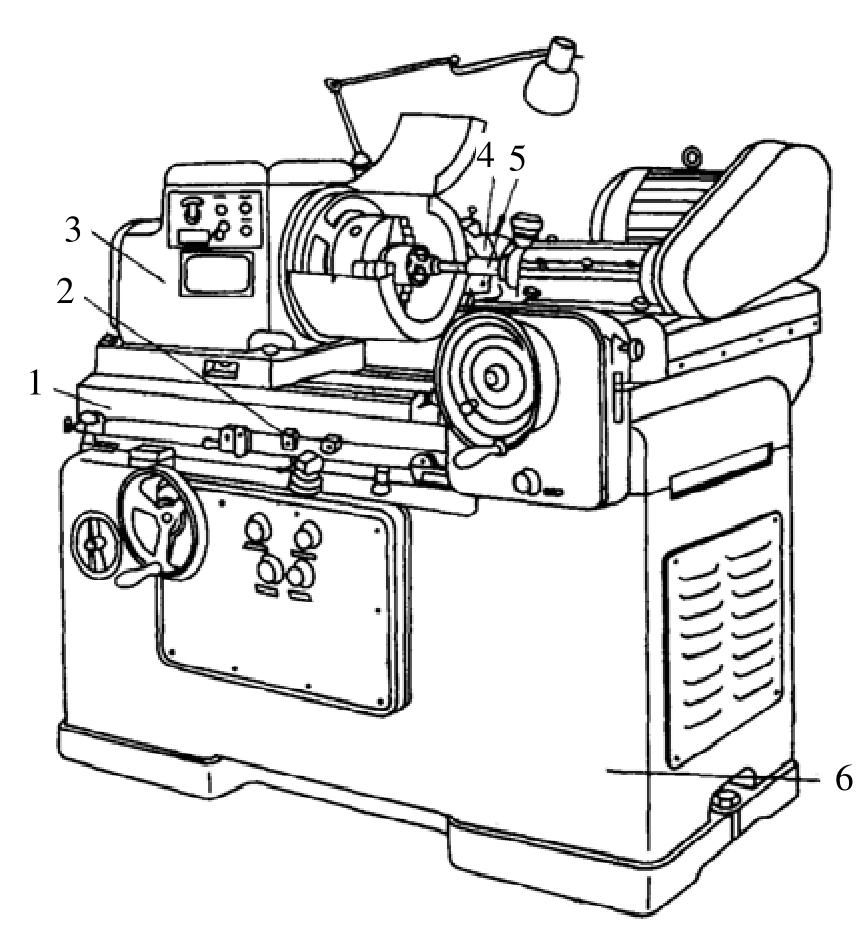

图5-54　M2110A型普通内圆磨床

1—工作台　2—换向撞块　3—头架　4—砂轮修整器　5—内圆磨具　6—床身

平面磨床的工作台由液压传动，可作纵向直线往复运动，磨头可沿滑鞍作横向间隙进给运动（手动或液动），磨头还可沿立柱的导轨作垂直间隙切入进给运动（手动）。

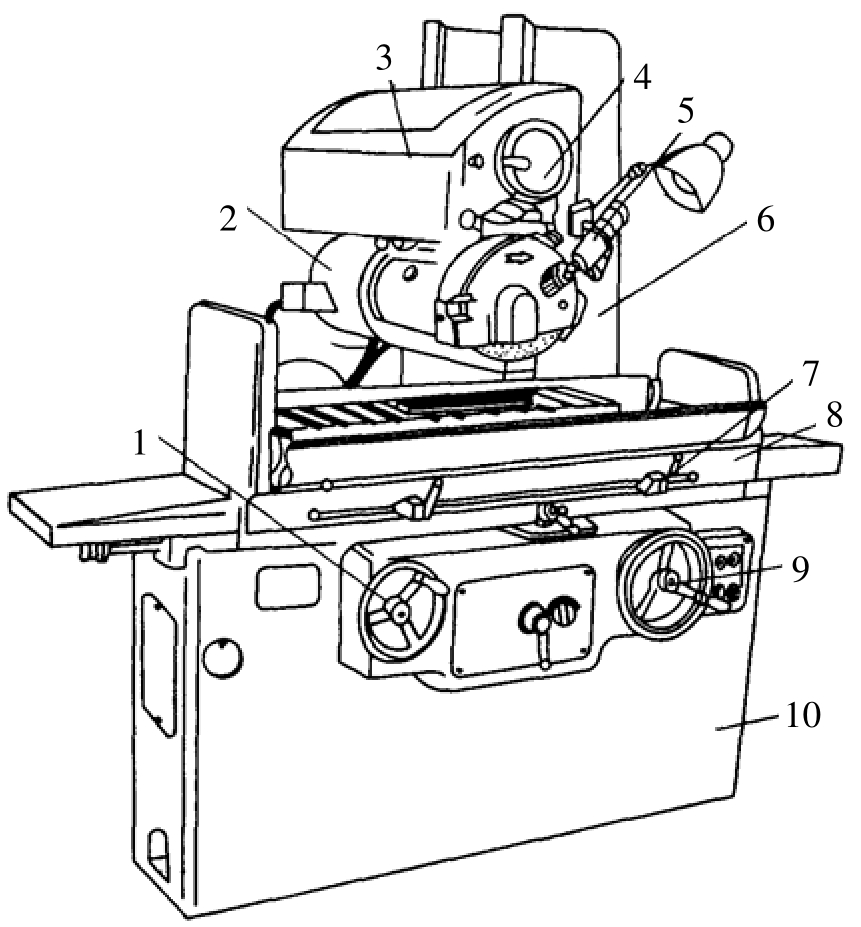

图5-55　M7120A型平面磨床

1—驱动工作台手轮　2—磨头　3—滑鞍　4—横向进给手轮　5—砂轮修正器6—立柱　7—换向撞块　8—工作台　9—垂直进给手轮　10—床身
