1.6.3　可锻铸铁

可锻铸铁又称为马铁，它是用具有一定含碳、硅量的白口铸铁，经过石墨化退火获得的。

1．组织特点

可锻铸铁的组织可以看成在钢基体上分布着团絮状石墨。按石墨化退火条件不同，可锻铸铁可分为黑心可锻铸铁和白心可锻铸铁两大类。

黑心可锻铸铁是由白口铸铁在中性介质中，经高温石墨化退火制成，断口呈灰黑色。黑心可锻铸铁按基体组织不同，又可分为铁素体可锻铸铁及珠光体可锻铸铁。铁素体可锻铸铁的组织为：铁素体+团絮状石墨，断口是真正的黑心，故称黑心可锻铸铁；珠光体可锻铸铁的组织为：珠光体+团絮状石墨，断口呈灰色。

白心可锻铸铁是由白口铸铁在氧化性介质中经长时间石墨化退火和氧化脱碳制成。铸铁的组织为：表层为铁素体，心部为珠光体+团絮状石墨。断口表层呈暗灰色，中心呈灰白色。

2．性能特点

因为团絮状石墨对基体的割裂作用小，也减轻应力集中现象，所以可锻铸铁的强度、塑性、韧性等机械性能均比灰铸铁好。但可锻铸铁并不可以锻造。相比之下，黑心可锻铸铁的塑性、韧性高，而强度较低；珠光体可锻铸铁的强度高而塑性、韧性较低。

可锻铸铁常用来制造形状复杂和承受冲击、振动的薄壁小铸件。铁素体可锻铸铁及珠光体可锻铸铁应用较广，白心可锻铸铁因韧性差、退火时间长而应用很少。

3．牌号及用途

可锻铸铁的牌号是以可锻铸铁的汉语拼音字头“KT”为主要标志符号，并以H、Z、B为种类标志写于“KT”后，分别表示黑心可锻铸铁、珠光体可锻铸铁和白心可锻铸铁。两组数字分别表示最低抗拉强度和最低伸长率。常用可锻铸铁的牌号、性能及主要用途如表1-9所示。

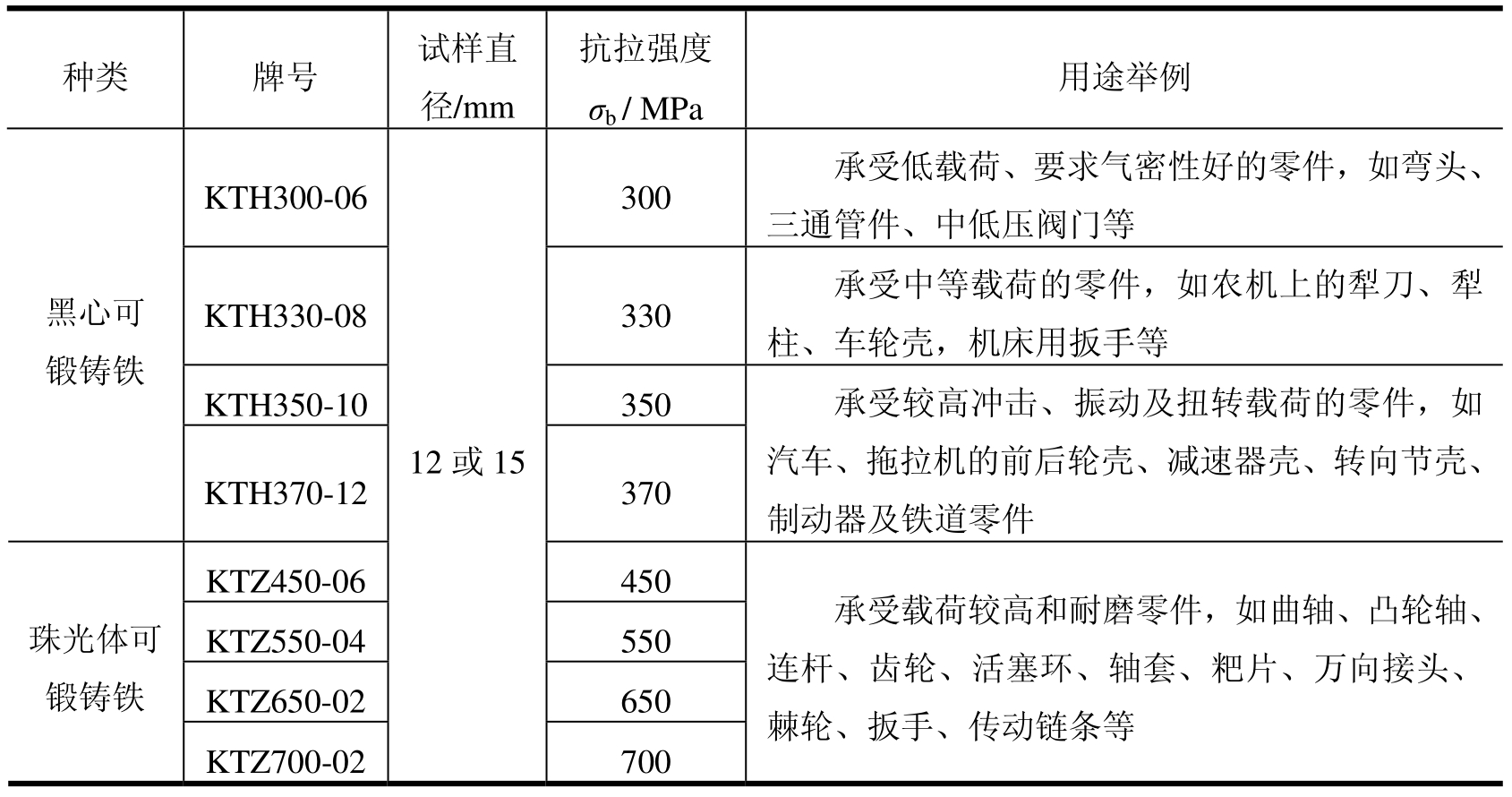

表1-9　常用可锻铸铁的牌号、性能及主要用途

白心可锻铸铁有4个牌号：KTB350-04、KTB380-12、KTB400-05、KTB450-07。

由于可锻铸铁生产周期长，工艺复杂，成本高，不少可锻铸铁零件已逐渐被球墨铸铁所替代。
