10.2.3　案例研究

例10-8是一个可以显示存放在ROM_BIOS（基本输入输出子系统）中ASCII码表包括的128个点阵字符的程序。在显示输出时，程序把点阵字符中每个点用二位十六进制数表示，它表示一个点在字符矩阵中的行位置和列位置。矩阵原点定在左上角，例如，字符A、B、C表示为由下列十进制数字组成的点阵。41、42、43分别为这三个字符的ASCII码。

如果采用编辑方法，只保留构成字符的每条直线段的端点坐标，删去所有其他冗余点，如下图所示，其中“^*”表示删去的冗余点。

如果按照抄写一个字符时，直线段画出的次序排列这些直线段的起点和终点坐标，就构成了字符的直线段端点表，或称为笔画字形表。

字符A

0x0220，0x2060，0x6061，0x611l，

0X0203，0x0325，0x2565，0x6564，

0x6414，0x4144，0xffff

字符B

0x0005，0x0516，0x1626，0x2635，

0x3532，0x3546，0x4656，0x5665，

0x6560，0x016l，0x0262，0xffff

字符C

0x1605，0x0502，0x0220，0x2040，

0x4062，0x6265，0x6556，0x1151，

0xffff

这里，0x表示十六进制数，0xffff表示笔画结束。

如果要建立一个自己的矢量字符集，则可以对BIOS中的所有字符都进行一次上述的处理。这样就得到了每个字符的编码直线段表。把这些直线段表结合在一起，便形成了软件中使用的笔画（矢量）字符集。

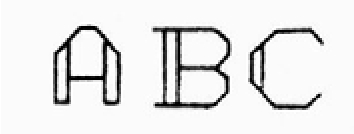

如果把这个字符集放入一个二维数组中，在对数组初始化时，数组包括的128个元素中，每个元素包括36个十六进制数据。对于少于36画的字符，用0xffff数据补足。当要使用某个字符时，可按其ASCII码值去查找。找到字符笔画信息以后，用画线函数按序画出每条直线段就得到了一个字符的笔画字形。画出的A、B和C三个字符的字形如下所示：

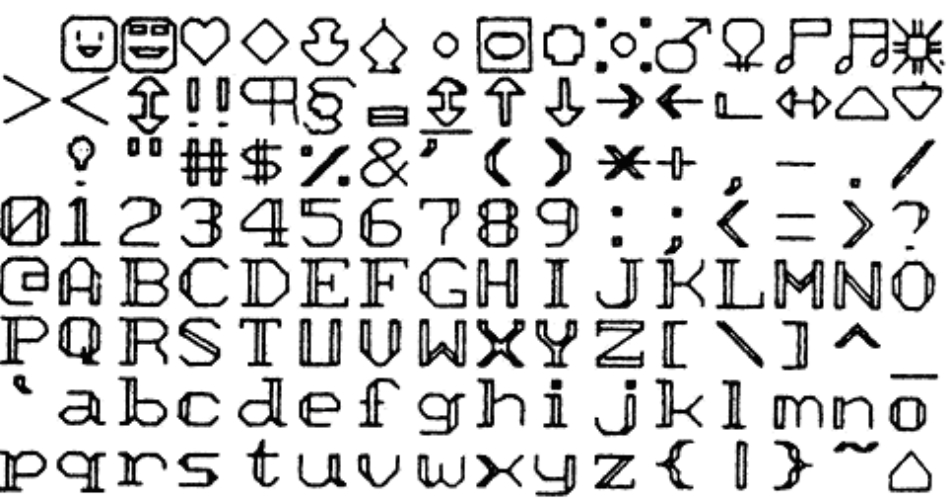

下面是采用上述方法建立的一个笔画字符集。128个ASCII码的字型如图10.2.1所示。

图10.2.1　ASCII码字型

例10-8　本程序是一个综合应用结构、位域和联合知识的示例。

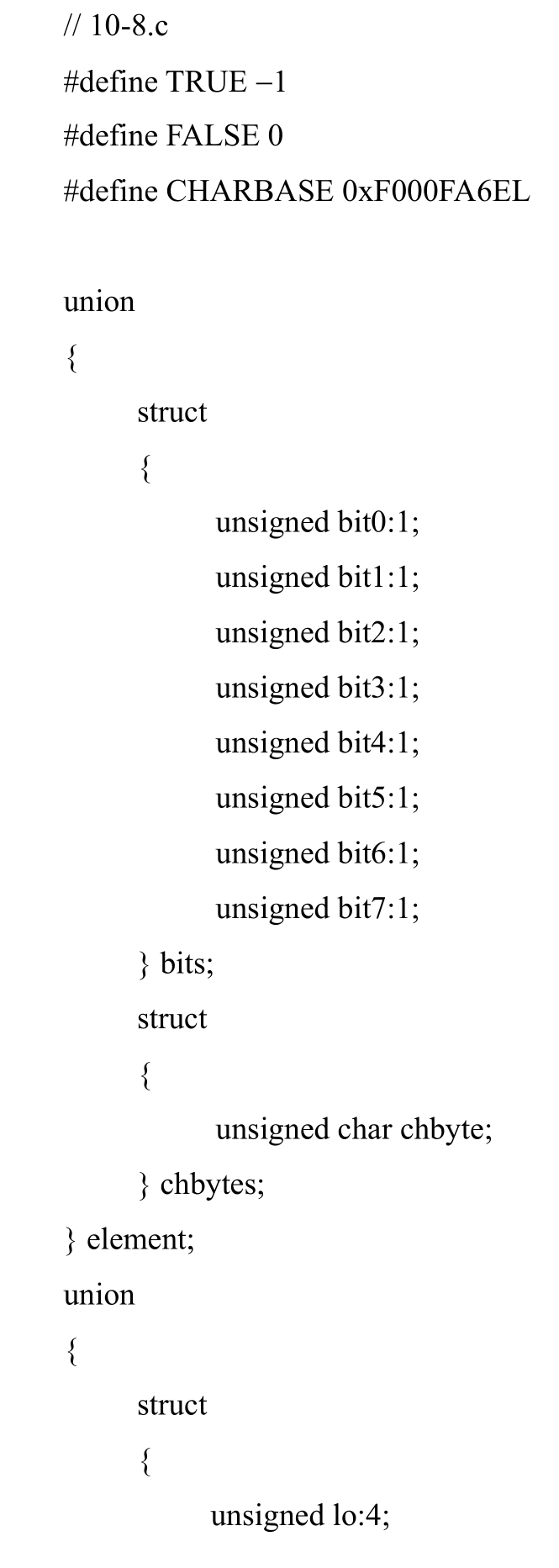

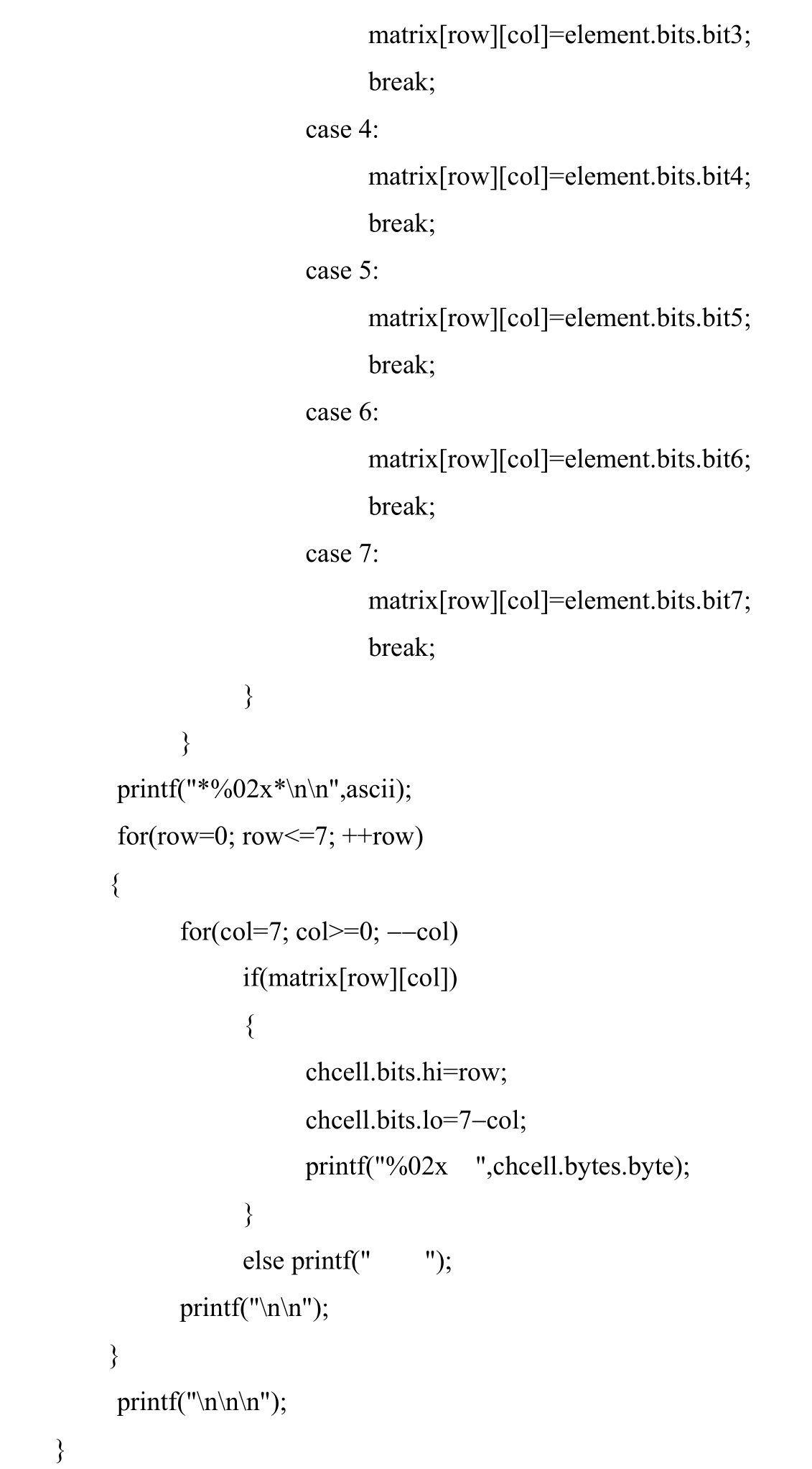

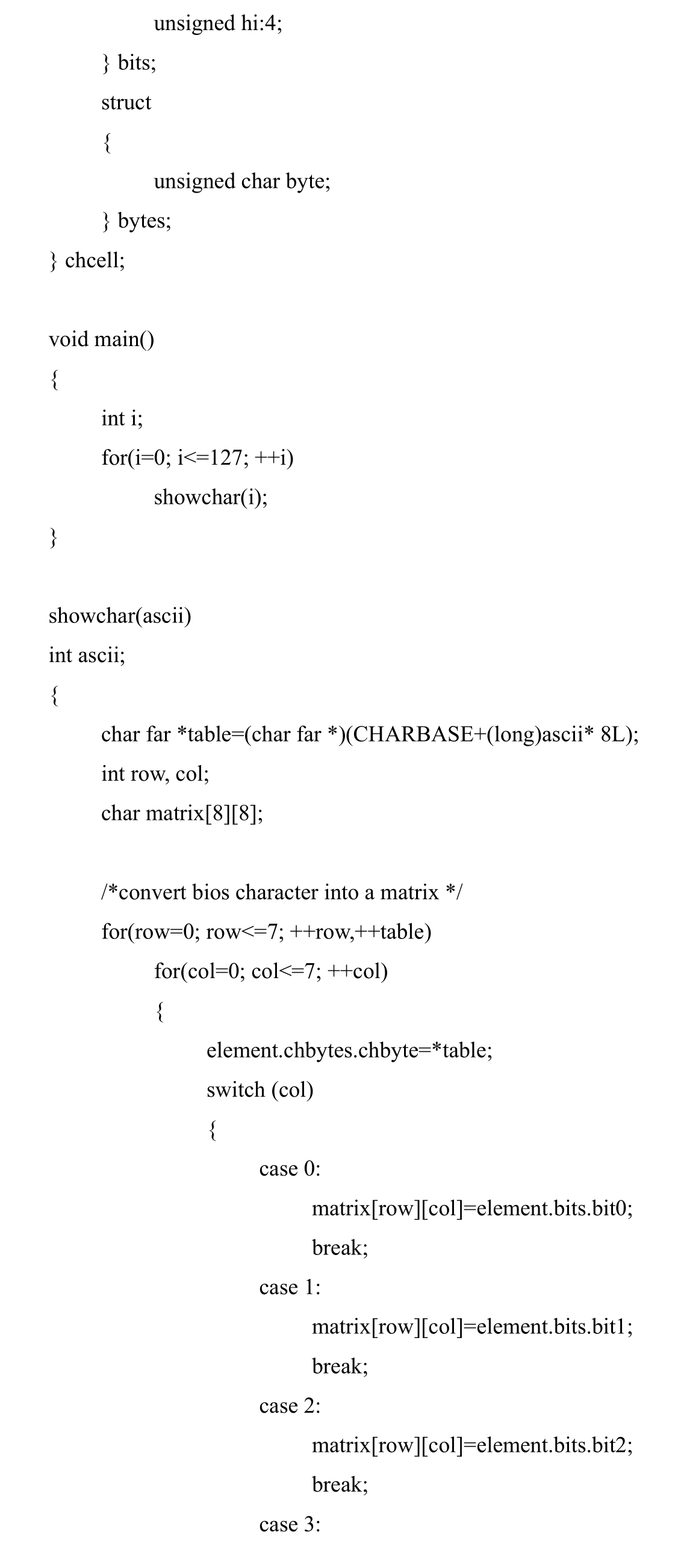

程序如下：

程序说明：

1．要打印出BIOS子系统中ASCII码字库包括的128个字符的点阵信息，必须首先解决如何找到存放该字库的起始地址的问题，并能按序从中读出字符的点阵。

BIOS中ASCII码字库在系统中的起始地址为0xF000FA6E，程序的第4行定义CHARBASE为该地址。由于该基地址不在程序的代码段中，因此用通常的近指针（near）不能访问，必须要用长指针（far）跨段访问。关键语句为showchar（）函数中的第4行：

　　char far^*table=（char far^*）（CHARBASE+（long）ascii^*8L）；

table为指向字符的长指针，该语句表示把一个ASCII码值对应的字符的起始字节地址赋予长指针变量table，并把指针指向的数据强行转换成字符类型，以便table能以字节为寻址单位，顺序读出组成一个字符的8行（每行1个字节）点阵信息。有关far指针的使用说明可以在C语言的存储模式中找到。

程序中定义了两个联合变量。联合变量element包括两个结构变量chbytes和bits。bits为位域结构变量，其成员bit0～bit7表示一个字节的第0位～第7位，与chbyte变量的各位相对应。利用bits变量可以访问字符点阵中每一行中各个点的信息。为了把字符点阵中每一个点所在行位置和列位置用十六进制数表示，程序中定义了另一个联合变量chcell，它包括有两个结构变量byte和bits。bits为位域变量，它有两个成员hi和lo，各占一个字节的高四位和低四位，用来以十六进制数方式表示一个点在点阵中的行数和列数。两个联合变量均定义为外部变量。

2．由于字符库中字符点阵信息为8×8矩阵，所以每当按行的次序读一个字符的8行点阵信息时，必须暂存在定义的8×8的matrix数组中，该数组中每一个元素对应字符点阵中的一个点。该元素的行号和列号就是点在点阵中的行坐标和列坐标。

函数showchar（）完成了按传递的ASCII码值读出该字符的点阵信息并暂存在matrix数组中的功能。函数中语句element.chbytes.chbtye=^*table把table长指针指向的某字符的某一行点阵信息赋给联合成员变量chbyte，然后用位域变量bit0～bit7访问存入chbyte中的每一位。如果某位为1，则在switch语句中，为与该点相对应的matrix数组元素写1，否则写0。在写完一行后，table指针增1，读下一行点阵。在双重for循环语句中完成了matrix全部元素的暂存。

3．程序最后要解决的问题是如何把matrix数组中的信息以十六进制数打印出来。使用for的双重循环，按行主序，顺序读出数组中点阵信息。当为1时，表示该点为字符的一个点，并将该元素的行号和列号赋予hi和lo两个位域成员变量中，即

　　chcell.bits.hi=row；

　　chcell.bits.lo=7−col；（字节位的存放顺序与字符矩阵x坐标相反）

当用printf（）函数将联合变量成员byte按十六进制方式打印输出时，byte取自联合变量中由hi和lo两个位域变量存入的数据，打印出的即是以十六进制数表示的行号和列号。

4．main（）函数中，使用for语句，按ASCII码调用函数showchar（），重复执行上述第二和第三个步骤，打印出以行号和列号表示的128个字符的点阵信息，如前A、B和C三个字符所示。
