4.5.3　绘制图形

在Word 2000中除了可以插入现成的图片外，还可以在页面视图下，利用Word提供的“绘图”工具栏自己动手绘制图形。

1．绘图工具栏的启动

如果屏幕上没有显示“绘图”工具栏，可在“视图（V）”菜单下单击“工具栏（T）”命令，在其下级菜单中选中“绘图”即可。绘图工具栏如图4.5.7所示。

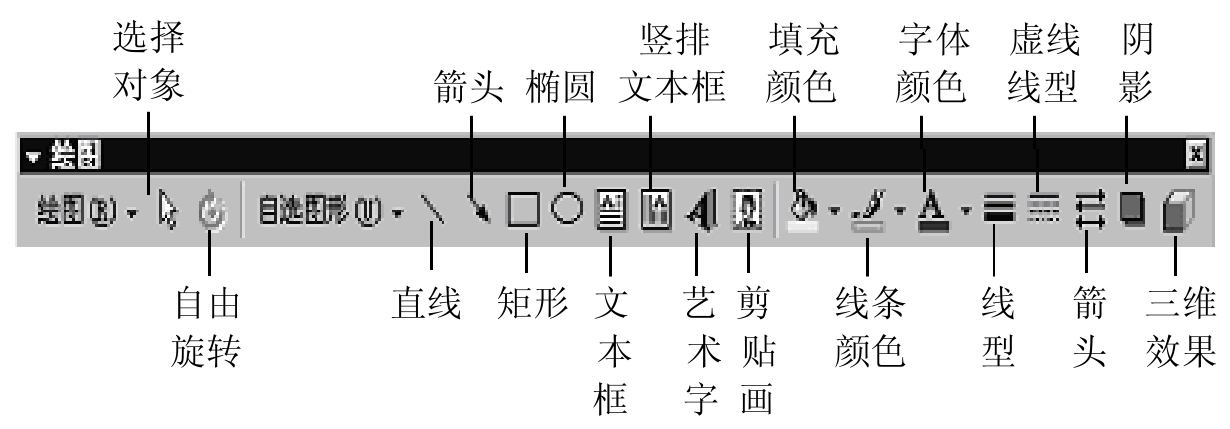

图4.5.7　“绘图”工具栏

2．绘制自选图形

Word提供了100多种自选图形，利用这些自选图形可以很方便地绘制出各种基本图形。

（1）单击“绘图”工具栏的“自选图形”按钮，将弹出“自选图形”菜单，如图4.5.8所示。

（2）在菜单中选择所需要的类型及图形。

（3）将鼠标指针定位到要插入图片的位置，这时指针变为“＋”形状，拖曳鼠标至所需要的大小即绘制出一个基本图形。

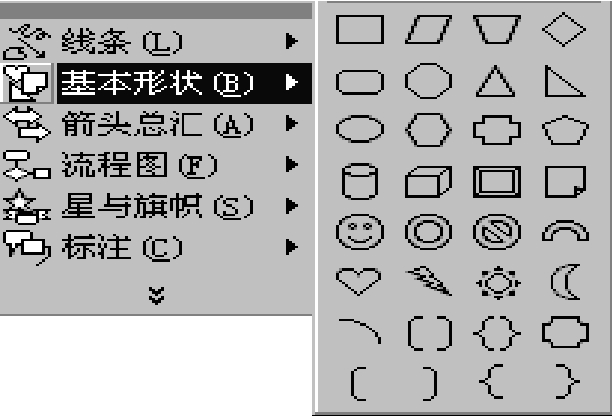

图4.5.8　“自选图形”菜单

3．在自选图形中添加文字

在绘制的自选图形上可以添加文字，并且还可以对添加的文字进行格式设置。

用鼠标右键单击图形，从弹出的快捷菜单中选择“添加文字”命令。在图形上将出现文本框，此时可直接输入文字。输入完毕后鼠标单击图形外任何位置即可。

4．设置自选图形格式

为了使图形更加美观，我们可以设置图形的格式，包括外框线条和内部填充图案的设计等等。

（1）设置线型

Word中的线型设置包括对实线、虚线及箭头的线条设置。选择“绘图”工具栏的“线型”、“虚线”和“箭头”按钮，即可设置线条的粗细、类型和箭头的形式等。

（2）填充图案

对绘制的图形进行图案填充和前面所讲的对插入的图片填充图案，其操作方法大致相同。这里就不再赘述。

5．设置图形的叠放次序

当在同一个文档中插入多个重叠的图形时，图形按照其插入的顺序叠放排列。先插入的在下，后插入的在上。如果要改变这种叠放次序，可以利用快捷菜单中的“叠放次序”功能来实现。

用鼠标右键单击要改变次序的图形，在弹出的快捷菜单中选择“叠放次序”，将出现次序选择菜单，如图4.5.9所示。直接在其中选择要叠放的位置即可。

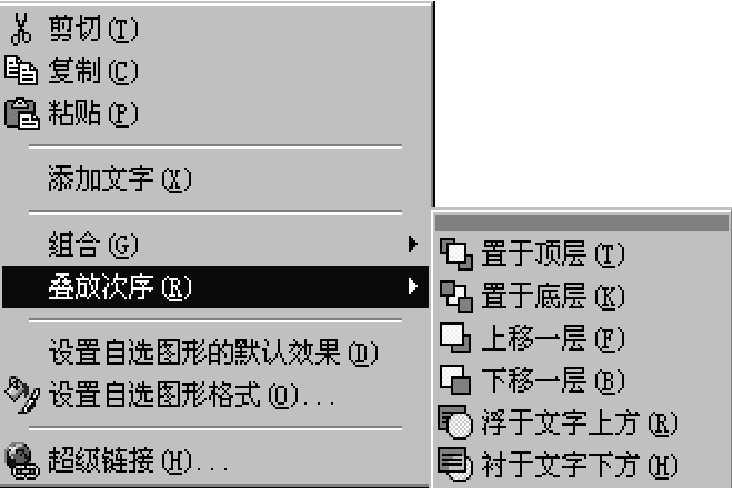

图4.5.9　“叠放次序”菜单

6．设置图形的自由旋转

在绘制图形时，若需要对图形的角度加以调整，可以利用“绘图”工具栏的“自由旋转”按钮。但在旋转的时候，图形中的文本位置不会发生变化。

（1）选中要旋转的图形。

（2）单击“绘图”工具栏的“自由旋转”按钮，图形的四个角上将出现绿色旋转圆点。

（3）鼠标指向旋转点，拖曳鼠标朝指定方向旋转即可。
