如果把CPU比作人的心脏，那么主板就可比作血管、神经等。有了主板，微机才能通过主板上的电路获得运行所需的电能，微处理器才可以通过主板总线来控制计算机的其他各部件。

主机板，简称主板（MainBoard），又称母板（MotherBoard），它是计算机系统中最大的一块电路板，是微机系统中连接其他各部件的基本部件之一。当前的微机主板上有CPU插座、内存条插槽、电源插座、各种扩展槽（PCI插槽、ISA插槽、AGP插槽、AMR插槽、CNR插槽等）、其他各类接口（串行接口、并行接口、USB接口、1394总线接口、软盘驱动器接口、硬盘接口等）以及控制主板工作的芯片组和BIOS芯片等。

常见微机主板有AT主板和ATX主板两类。AT主板最早为IBMPC/AT机首选使用而得名；ATX主板是改进型的AT主板，对主板上的元件布局作了优化，要配合专门的ATX机箱和电源使用，而采用新技术的下一代主板BTX主板也即将上市。

主板上插接的各部件之间进行通信，是通过总线来实现的。总线则是由主板上的印刷电路来物理实现的。

微型计算机中各部件相互协调统一地工作，除了控制器的集中控制之外，还要能在各个部件之间交换信息，进行通信，这些便是通过微机中的系统总线来实现的。微机的总线（Bus）是一组可分时共享的公共信息传输线路。微机系统总线按功能分成以下三类，它们是：

（1）数据总线（DB：Data Bus）

数据总线用来传输数据信息，是双向总线， CPU既可通过数据总线从内存或输入设备读入数据，又可通过数据总线将内部数据送至内存或输出设备。

（2）地址总线（AB：Address Bus）

地址总线用于传送CPU发出的地址信息，是单向总线。目的是指明与CPU交换信息的内存单元或I/O设备。

（3）控制总线（CB：Control Bus）

控制总线用来传送控制信号、时序信号和状态信息等。其中有的是控制器向运算器、内存和外设发出的信息，有的则是运算器、内存或外设向控制器发出的信息。

微机总线按标准分有以下几类：

·ISA（Industry Standard Architecture）总线：工业标准体系结构总线，16位；

·MCA（Micro Channel Architecture）总线：微通道结构总线，32位；

·EISA（Enhanced ISA）总线：增强型工业总线，32位；

·VESAVL（VESA Local BUS）总线：视频电子标准协会局部总线，32位；

·PCI（Perpheral Component Interconnect）总线：外部互联总线，32位；

现在新型微机上除了上面的总线之外，还广泛采用的新型总线：

·USB（Universal Serial Bus）通用串行总线；

·Firewire（火线），即IEEE 1394外围接口总线；

·PCI-X总线：串行总线，为PCI总线的替代者。

微型计算机主机是通过总线将微处理器与主存储器连接起来构成的，而主机要与外部设备交换信息，则是通过接口来实现的。因为外部设备种类繁多，不同外设工作时产生和使用的信号各不相同，传送信息的方式也不一样，并且绝大多数外设的工作速度远远低于微处理器的速度，因此，外部设备不能直接与总线连接，只有通过接口。

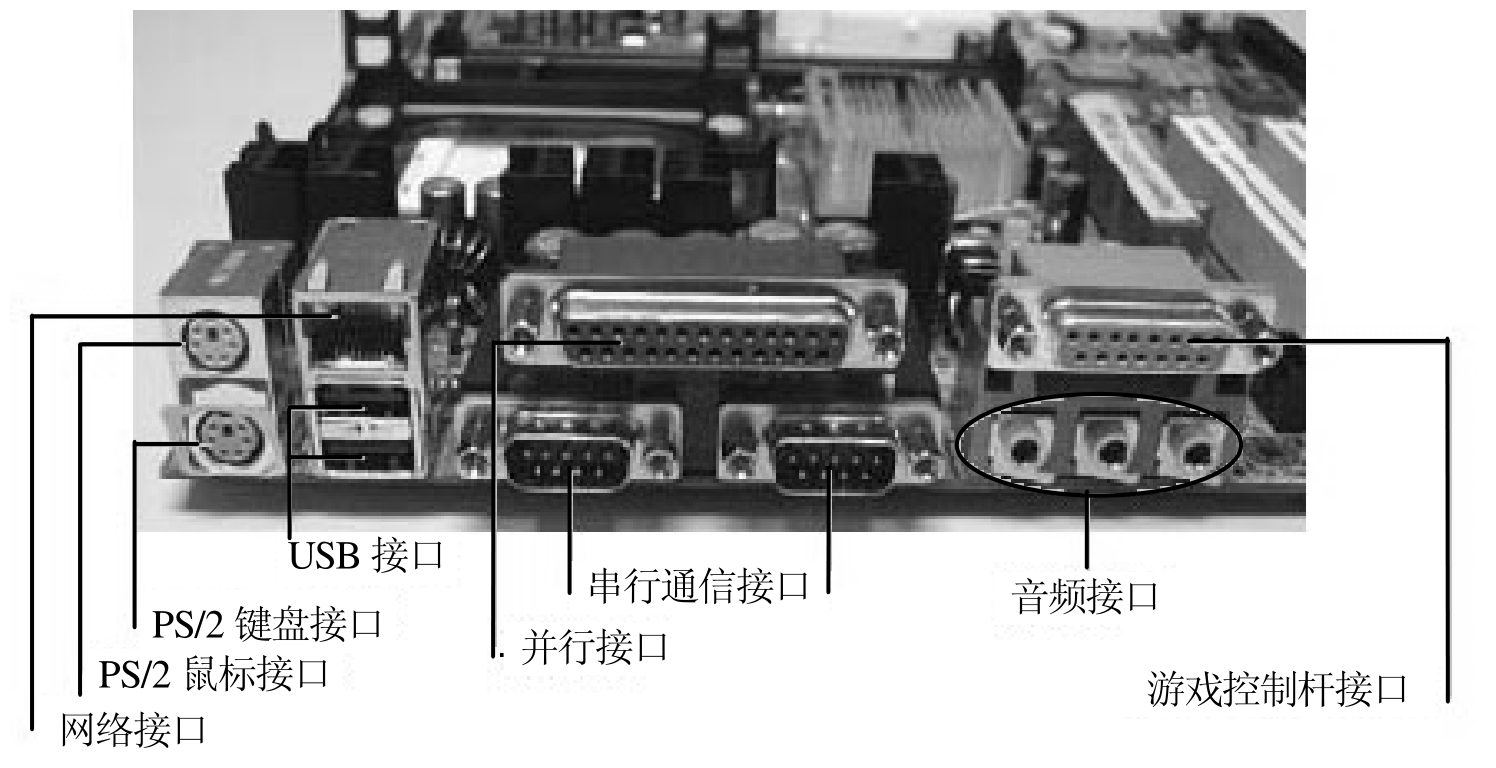

接口位于总线与外部设备之间，要解决数据缓冲、数据格式变换、通信控制及电平匹配等问题。目前常见微机接口如图2.1.10所示。

（1）接口按信息传送的方式分为以下几种：

·总线接口：指主机板上的各类扩展槽，如ISA槽、PCI槽等，另外还包括USB接口、1394总线接口等；
