2.1.1　电子数字计算机的基本组成

典型的电子数字计算机由五大部分组成，即运算器、控制器、存储器、输入设备与输出设备。图2.1.1以粗框图的形式表示出计算机的基本硬件组成。

注：代表数据流，→代表控制流

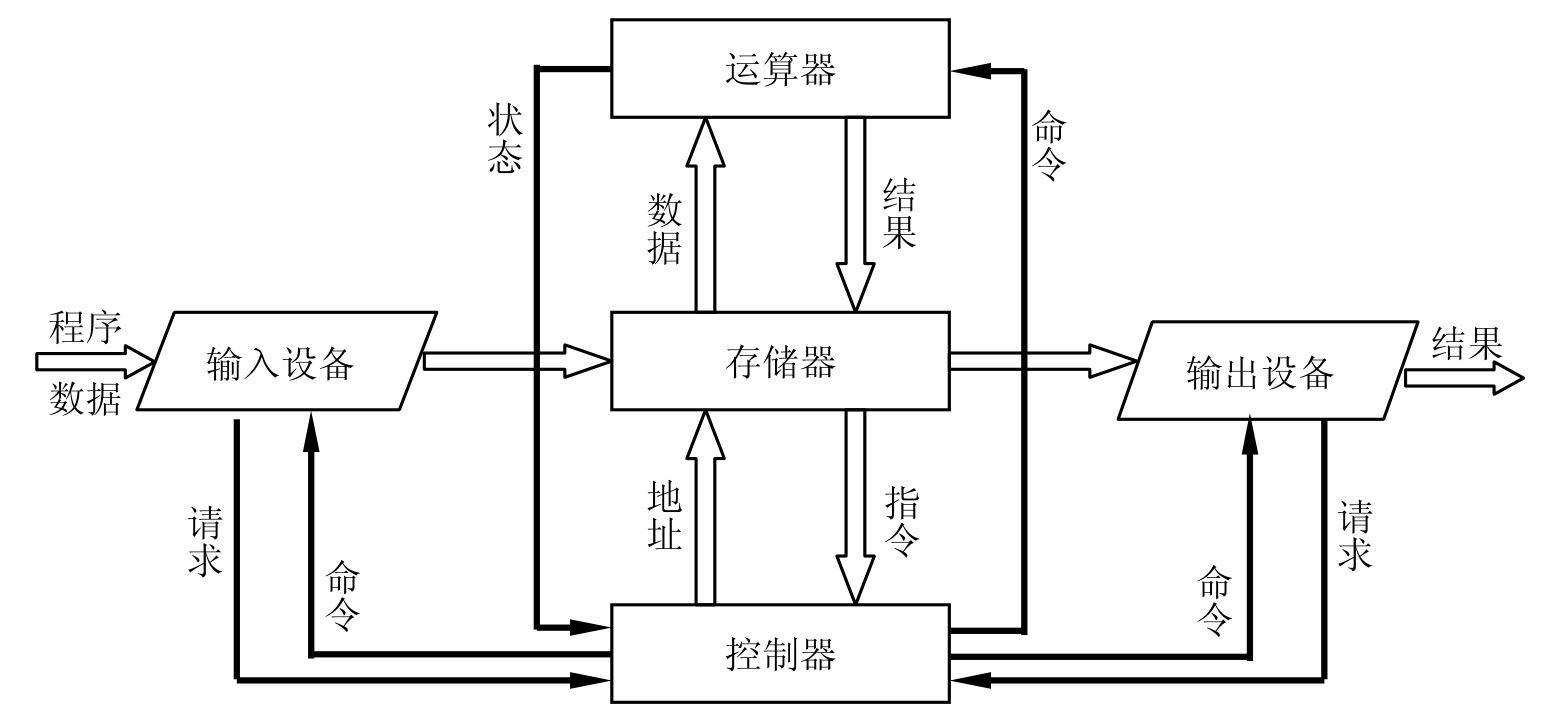

图2.1.1　电子数字计算机框图

从上图我们可以看出，用计算机来加工处理数据，首先通过输入设备（Input Device）将编制好的程序和需要的数据输入到计算机，存放在存储器（Memory）中，然后由控制器（CU：Control Unit）对程序的指令进行解释执行，以此来调动运算器（AU：Arithmetic Unit或ALU：Arithmetic Logical Unit，即算术逻辑运算部件）对相应的数据进行所要求的算术或逻辑运算，处理的中间结果和最终结果仍送回存储器中，这些结果又可通过输出设备（Output Device）输出。在整个的处理过程中，由控制器控制各部件协调统一地工作。

在早期的计算机中，器件集成度低，运算器与控制器是两个相对独立的部分，各占一块插件，甚至各占一个或数个机柜。后来，由于采用大规模和超大规模的集成电路，运算器和控制器被作为一个整体，即中央处理器（CPU：Central Processing Unit）。当然，在许多大型、巨型计算机中，由于采用多个运算部件，还需要多块芯片构成运算器，它们仍需保持相对独立的地位。

注：代表数据流，→代表控制流

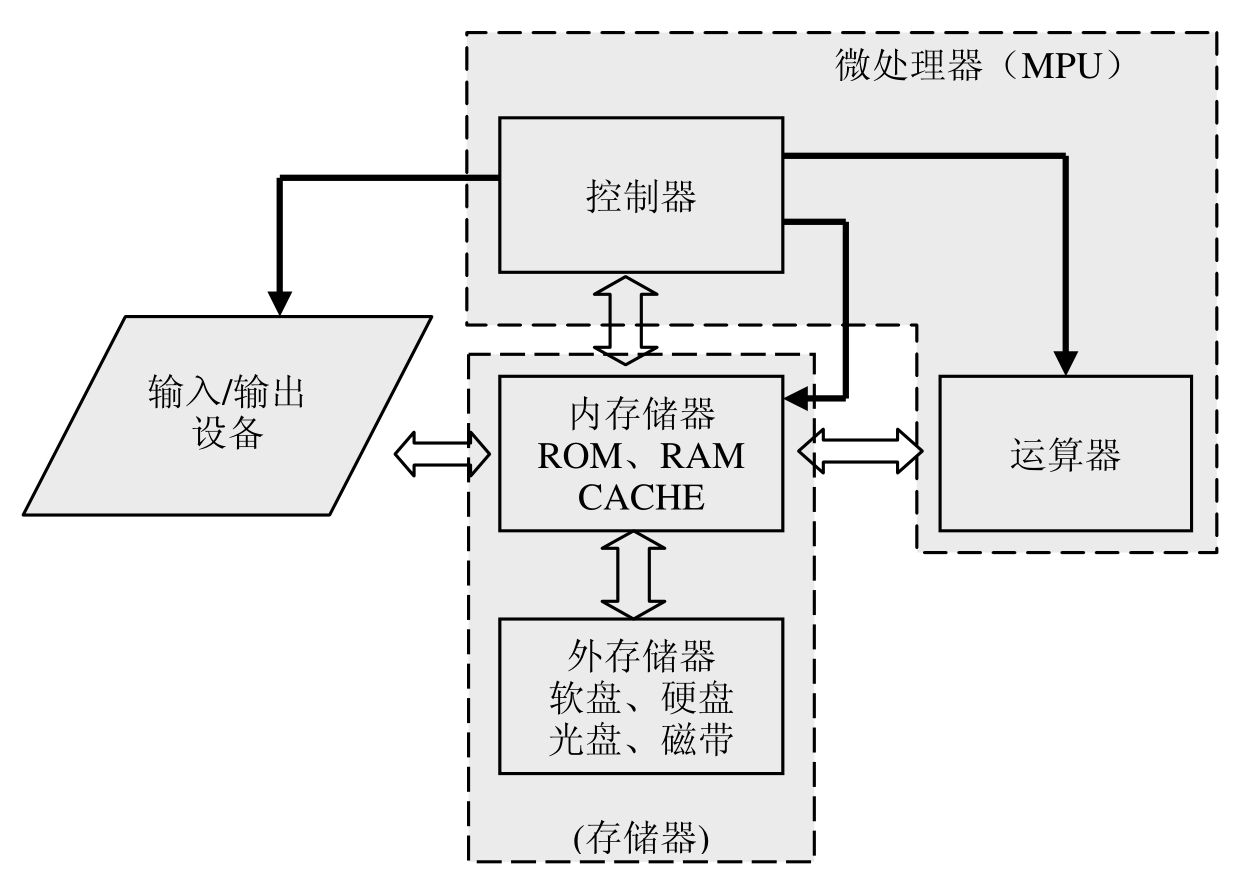

图2.1.2　微机硬件系统结构框图

微型计算机（简称“微机”）基本组成与传统电子计算机的基本组成原理一样，只是在微型计算机中运算器和控制器这两部分被集成在一块芯片上，称为微处理器（MPU: MicroProcessor Unit）。有的设备既是输入设备，同时又是输出设备，于是，所有的具有输入/输出功能的设备合起来被称为输入/输出设备（I/O Device）。图2.1.2给出了微机硬件的系统结构框图。
