机械制图
1.12.5.3 三、标注实例

三、标注实例

1.线性标注

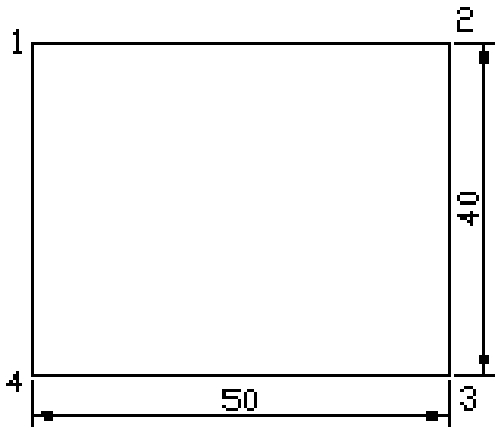

标注如图10-31所示40×50的矩形。


图10-31 矩形尺寸标注

单击【标注】工具栏上的线性标注按钮img382,命令行提示如下:

命令:_dimlinear

指定第一条尺寸界线原点或 <选择对象>:   捕捉4点;

指定第二条尺寸界线原点:           捕捉3点;

指定尺寸线位置或

[多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R)] :移动鼠标,单击鼠标指定尺寸线放置位置;

标注文字=50          自动标注尺寸文字。

这时3,4点之间的尺寸如图10-31所示就标注好了。

再次单击【标注】工具栏上的线性标注按钮img383,标注矩形另一边的尺寸。命令行提示如下:

命令:_dimlinear

指定第一条尺寸界线原点或 <选择对象>:  捕捉3点;

指定第二条尺寸界线原点:          捕捉2点;

指定尺寸线位置或

[多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R)]: 移动鼠标,单击鼠标指定尺寸线放置位置;

标注文字=40       自动标注尺寸文字。

2.对齐尺寸标注

对齐尺寸标注可以让尺寸线始终与被标注对象平行,它可以完全取代线性尺寸标注,但线性尺寸标注则不能标注倾斜尺寸。

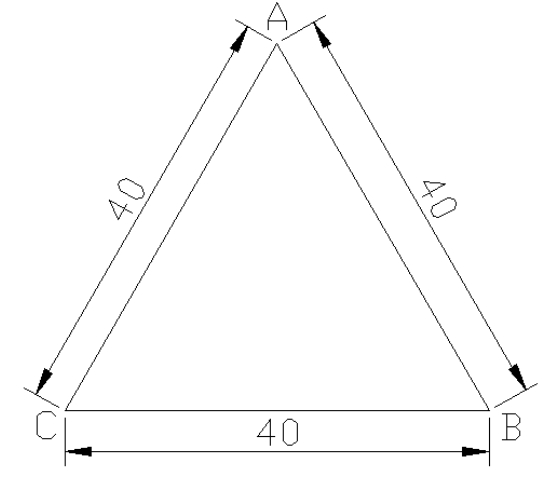

标注如图10-32所示的正三角形。


图10-32 对齐尺寸标注

单击【标注】工具栏上的对齐标注按钮img385,命令行提示如下:

命令:_dimaligned

指定第一条尺寸界线原点或<选择对象>:直接回车,切换到选择标注对象状态;

选择标注对象:           移动鼠标到AC上单击鼠标选择对象;

指定尺寸线位置或

[多行文字(M)/文字(T)/角度(A)]:   指定尺寸标准位置,完成AC尺寸标注。

标注文字=40

可以用同样的方法标注另两条边。

3.半径和直径标注

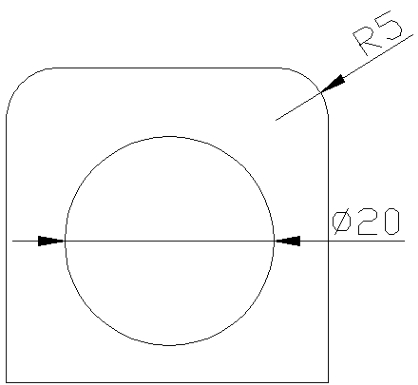

标注如图10-33所示图形。

单击【标注】工具栏上的对齐标注按钮img386,命令行提示如下:

命令:_dimradius

选择圆弧或圆:      拾取矩形倒角圆弧;

标注文字=5

指定尺寸线位置或[多行文字(M)/文字(T)/角度(A)]:拖动光标确定尺寸线位置。


图10-33 半径和直径尺寸标注

单击【标注】工具栏上的对齐标注按钮img388,命令行提示如下:

命令:_dimdiameter

选择圆弧或圆:      拾取圆;

标注文字=20

指定尺寸线位置或[多行文字(M)/文字(T)/角度(A)]:拖动光标确定尺寸线位置。

4.角度尺寸标注

角度尺寸标注的两条线必须相交,不能标注平行直线,也用于标注圆弧对应的中心角。

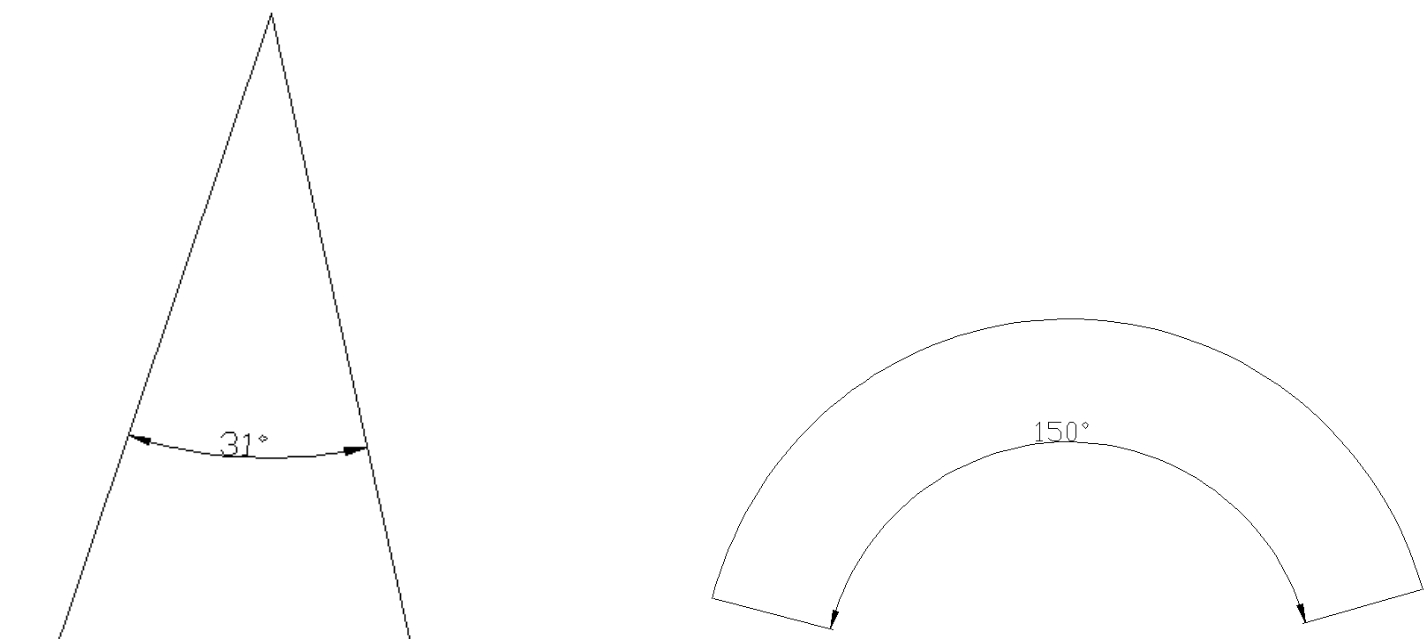

对如图10-34所示角度标注。


图10-34 角度标注

单击【标注】工具栏上的对齐标注按钮img390,命令行提示如下:

命令:_dimangular

选择圆弧、圆、直线或<指定顶点>:             选择圆弧;

指定标注弧线位置或[多行文字(M)/文字(T)/角度(A)]:      指定尺寸线的位置

标注文字=150

单击【标注】工具栏上的对齐标注按钮img391,命令行提示如下:

命令:_dimangula

选择圆弧、圆、直线或<指定顶点>:          选择一条直线;

选择第二条直线:                   选择另一条直线;

指定标注弧线位置或[多行文字(M)/文字(T)/角度(A)]:   指定尺寸线的位置。

标注文字=31
