二、精确绘图

使用AutoCAD 2006绘图，最为讲究的是精确绘图。为了使作图精确，AutoCAD 2006提供了对象捕捉，也就是让AutoCAD 2006自动寻找目标点。

在使用对象捕捉时，可以先将“对象捕捉”工具栏显示在屏幕上，其方法如10.1.2所讲，弹出如图10-28所示“对象捕捉”工具栏。

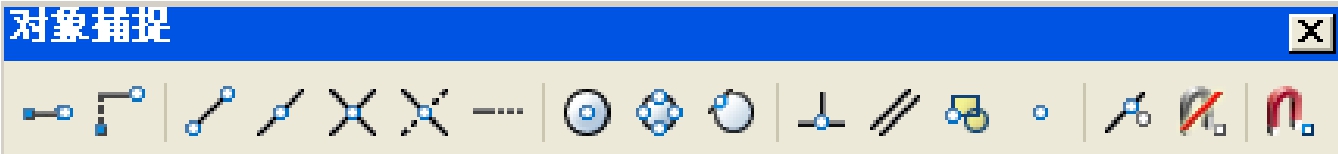

图10-28　“对象捕捉”工具栏

捕捉的目标可以是：端点、中点、圆心、交点、切点，下面我们分别介绍。

1.端点

端点是指直线或圆弧的两个结束点，对象捕捉时所用到的工具按钮为。当使用端点捕捉时，移动鼠标的十字形光标至端点附近，则在端点处出现一个黄色的小方框，同时在黄色小方框的右下方附近出现一个带“端点”字样的提示文字，此时单击鼠标左键捕捉到该端点。

2.中点

中点是指直线或圆弧的中间点，对象捕捉时所用到的工具按钮为。当使用中点捕捉时，移动鼠标的十字形光标至中间点附近，则在中点处出现一个黄色的小方框，同时在黄色小方框的右下方附近出现一个带“中点”字样的提示文字，此时单击鼠标左键捕捉到该中点。

3.圆心

圆心是指圆或圆弧的圆心点，对象捕捉时所用到的工具按钮为。当使用圆点捕捉时，移动鼠标的十字形光标至圆周或圆弧附近，则在圆心处出现一个黄色的小圆，同时在黄色小圆的右下方附近出现一个带“圆心”字样的提示文字，此时单击鼠标左键捕捉到该圆心。

4.交点

交点是指直线和直线的交点，或者直线、圆、圆弧、曲线相互之间的相交点，对象捕捉时所用到的工具按钮为。当使用交点捕捉时，移动鼠标的十字形光标至交点附近，则在交点处出现一个倾斜45°角的黄色的小十字形，同时在黄色小十字形的右下方附近出现一个带“交点”字样的提示文字，此时单击鼠标左键捕捉到该交点。

5.切点

切点是指通过指定点所画出的直线与指定的圆或圆弧或曲线相切的点，或者通过指定点所画出的圆与指定的直线或圆弧相切的点，对象捕捉时所用到的工具按钮为。当使用切点捕捉时，移动鼠标的十字形光标至切点附近，则在切点处出现一个黄色的带切线小圆，同时在黄色带切线小圆的右下方附近出现一个带“切点”字样的提示文字，此时单击鼠标左键捕捉到该切点。
