五、画装配图

零件草图或零件图画好后，还要拼画出装配图。画装配图的过程是一次检验、校对零件形状、尺寸的过程。零件图（或零件草图）中的形状和尺寸如有错误或不妥之处，应及时协调改正，以保证零件之间的装配关系能在装配图上正确地反映出来。

画装配图的方法和步骤如下：

1.准备

对已有资料进行整理、分析、进一步弄清装配体的性能及结构特点，对装配体的完整结构形状做到心中有数。

2.确定表达方案

确定装配体的装配图表达方案参考第三节中内容进行。

3.确定比例和图幅

根据装配体的大小及复杂程度选定绘制装配图的合适比例。一般情况下，只要可以选用1:1的比例就应尽量选用1∶1的比例画图，以便于看图。比例确定后，再根据选好的视图，并考虑标注必要的尺寸、零件序号、标题栏、明细栏和技术要求等所需的图面位置，确定出图幅的大小。

4.画装配图应注意的事项

（1）要正确确定各零件间的相对位置。运动件一般按其一个极限位置绘制，另一个极限位置需要表达时，可用双点画线画出其轮廓，螺纹连接件一般按将连接零件压紧的位置绘制。

（2）某视图已确定要剖开绘制时，应先画被剖切到的内部结构，即由内逐层向外画。这样其他零件被遮住的外形就可以省略不画。

（3）装配图中各零件的剖面线是看图时区分不同零件的重要依据之一，必须按第二节中的有关规定绘制。剖面线的密度可按零件的大小来决定，不宜太稀或太密。

5.画装配图的具体步骤

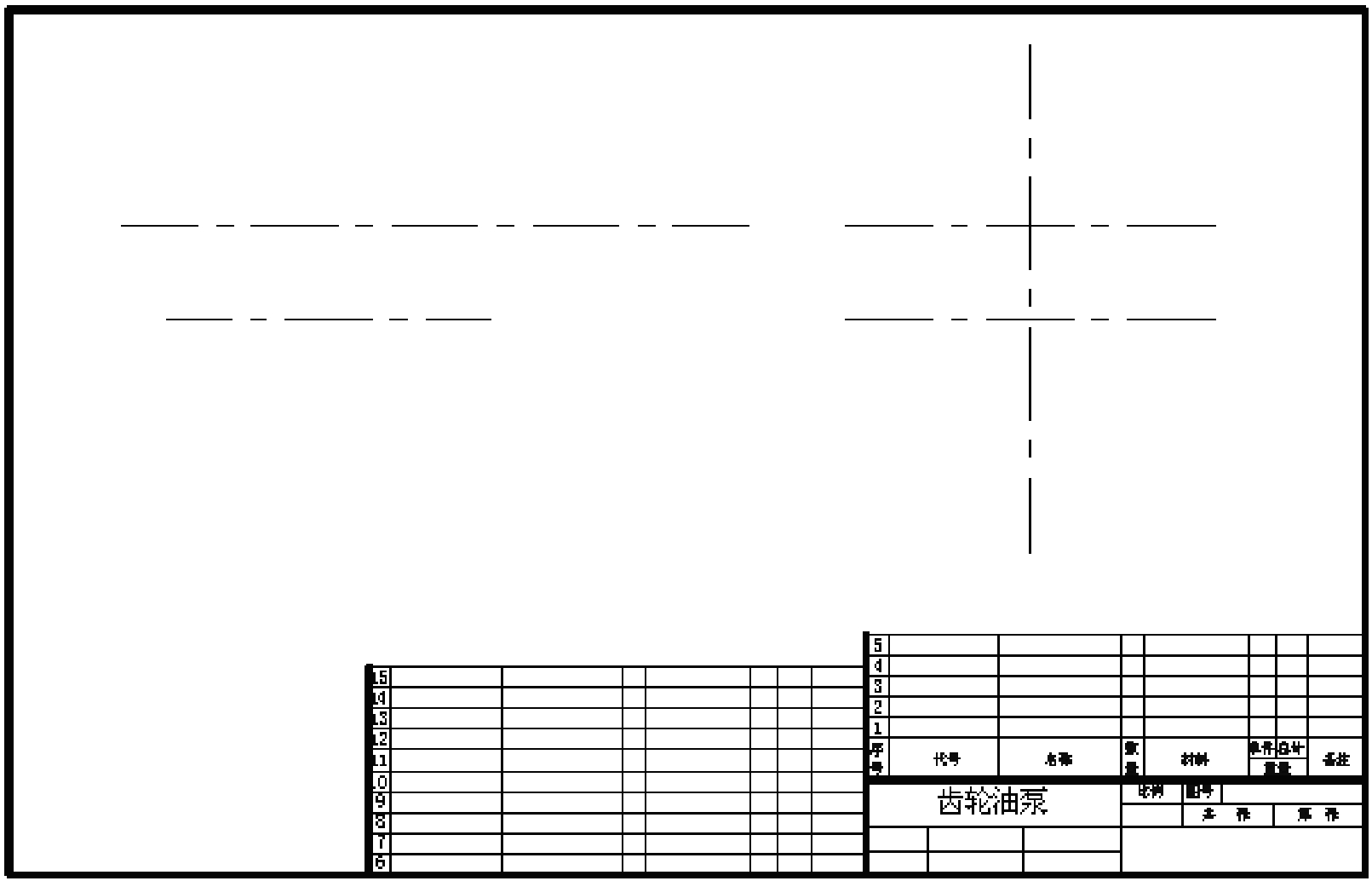

图9-18　定位布局

（1）定位布局：首先画出各基本视图的作图基准线及主要中心线，这一步很重要，应进行认真仔细的计算才行。因为基准线一旦确定了，视图在图中的位置也就确定了。基准线等画好后，再从主视图所表达的主要装配干线着手画。如图9-18所示。

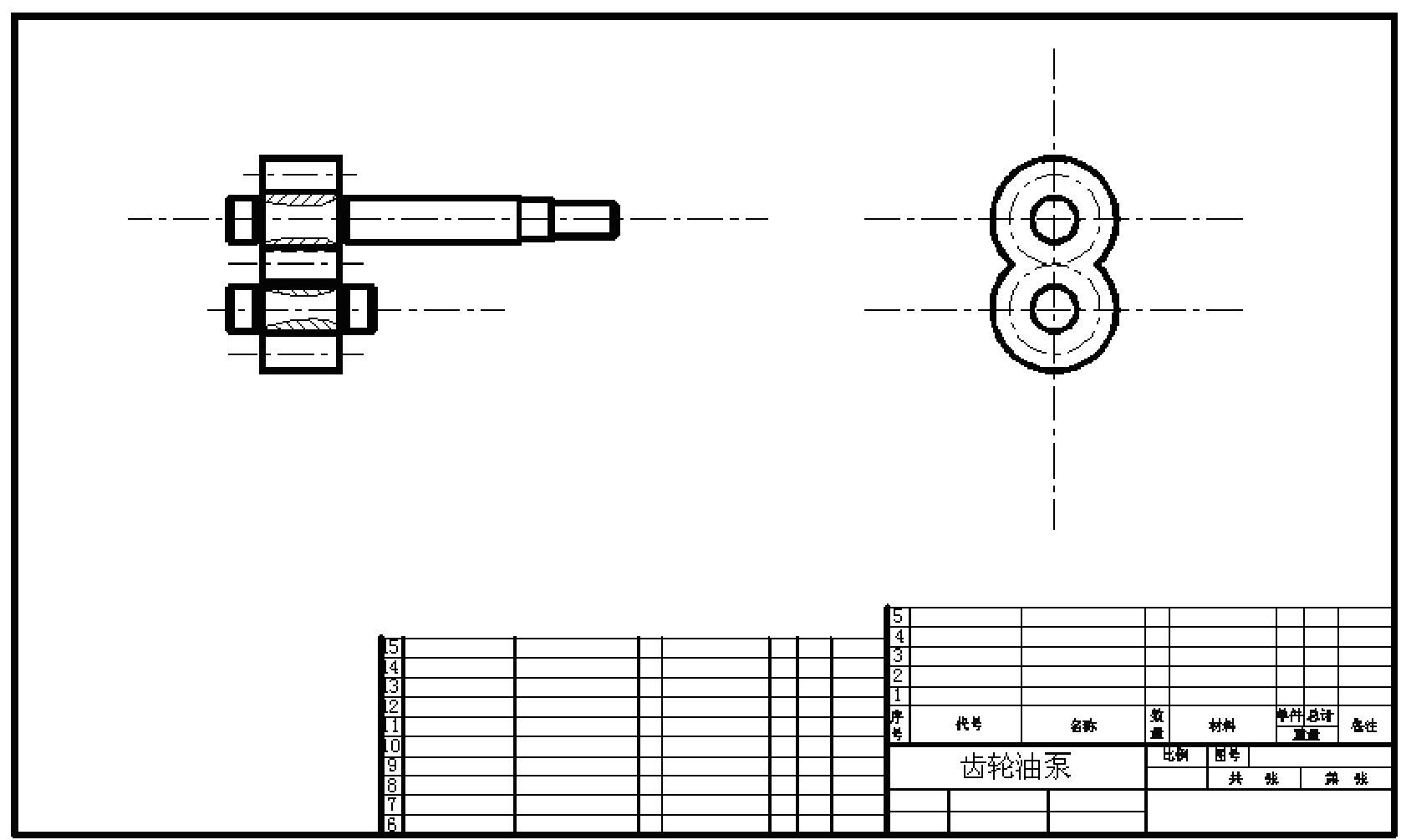

（2）按装配关系依次绘制主要零件的投影。如图9-19所示。

图9-19　绘制主要零件

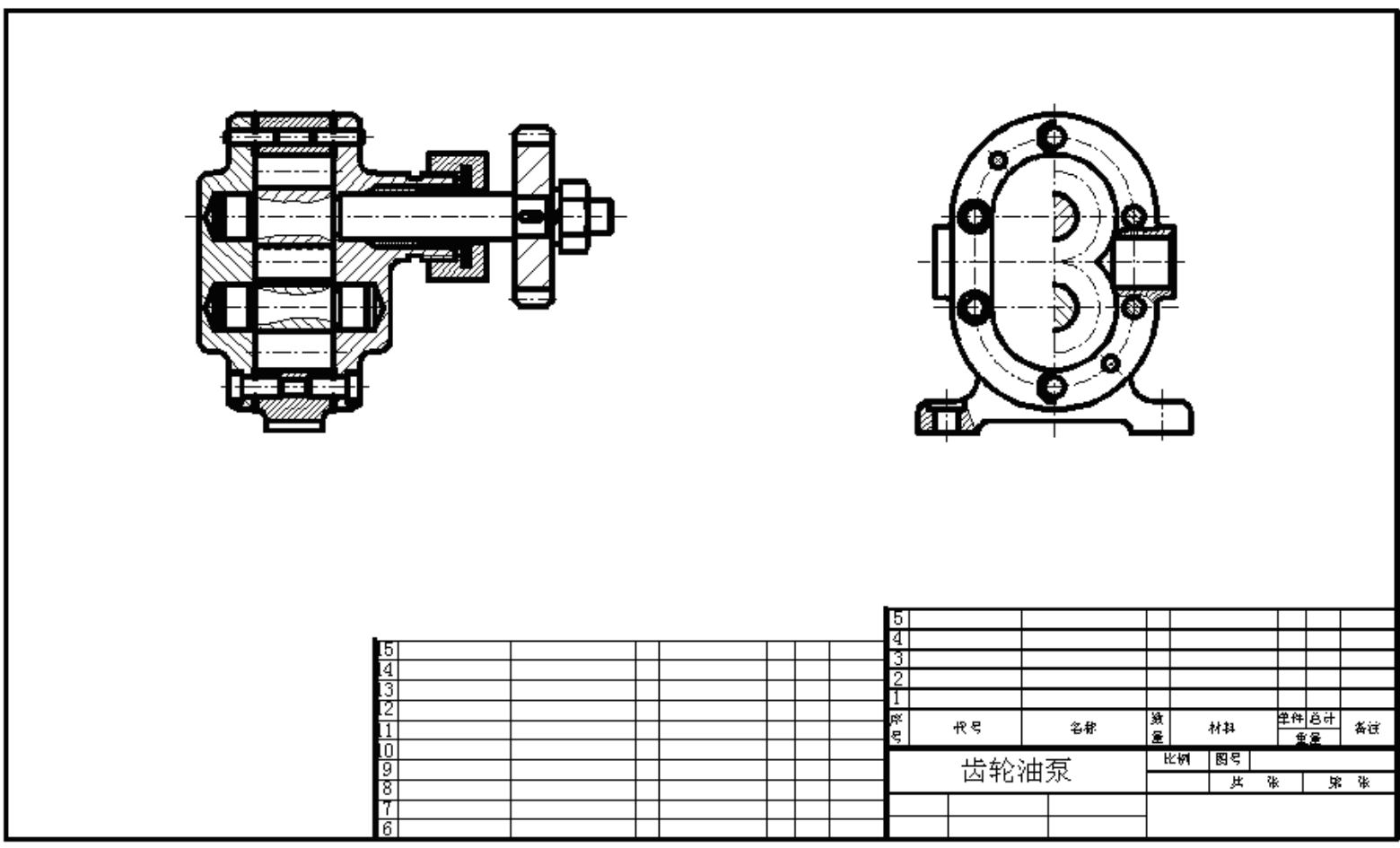

（3）绘制部件中的连接、密封等装置的投影。如图9-20所示。

图9-20　绘制其他部件

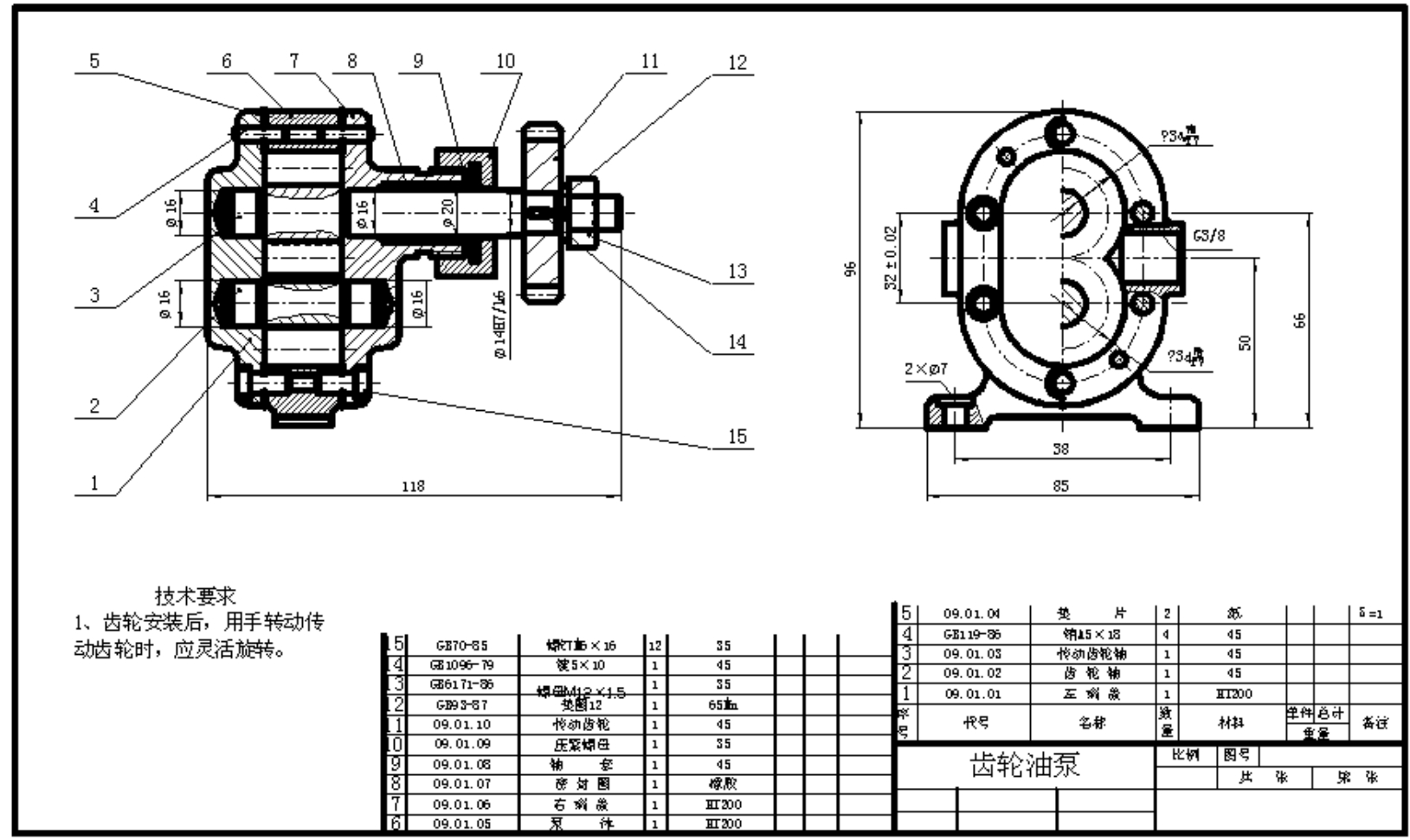

（4）标注必要的尺寸、编序号、填写明细表和标题栏，写技术要求。如图9-21所示。

（5）编写序号、填写明细栏、标题栏。

（6）最后检查全图、清洁修饰图面。

图9-21　标　注
