二、明细栏

1.明细栏的画法

（1）明细栏一般应紧接在标题栏上方绘制。若标题栏上方位置不够时，其余部分可画在标题栏的左方。

（2）当明细栏直接绘制在装配图中时，其格式和尺寸按GB 10609.2-89绘制。

（3）明细栏最上方（最末）的边线一般用细实线绘制。

（4）当装配图中的零、部件较多位置不够时，可作为装配图的续页按A4幅面单独绘制出明细栏。若一页不够，可连续加页。其格式和要求参看国标GB10609.2-89。

2.明细栏的填写

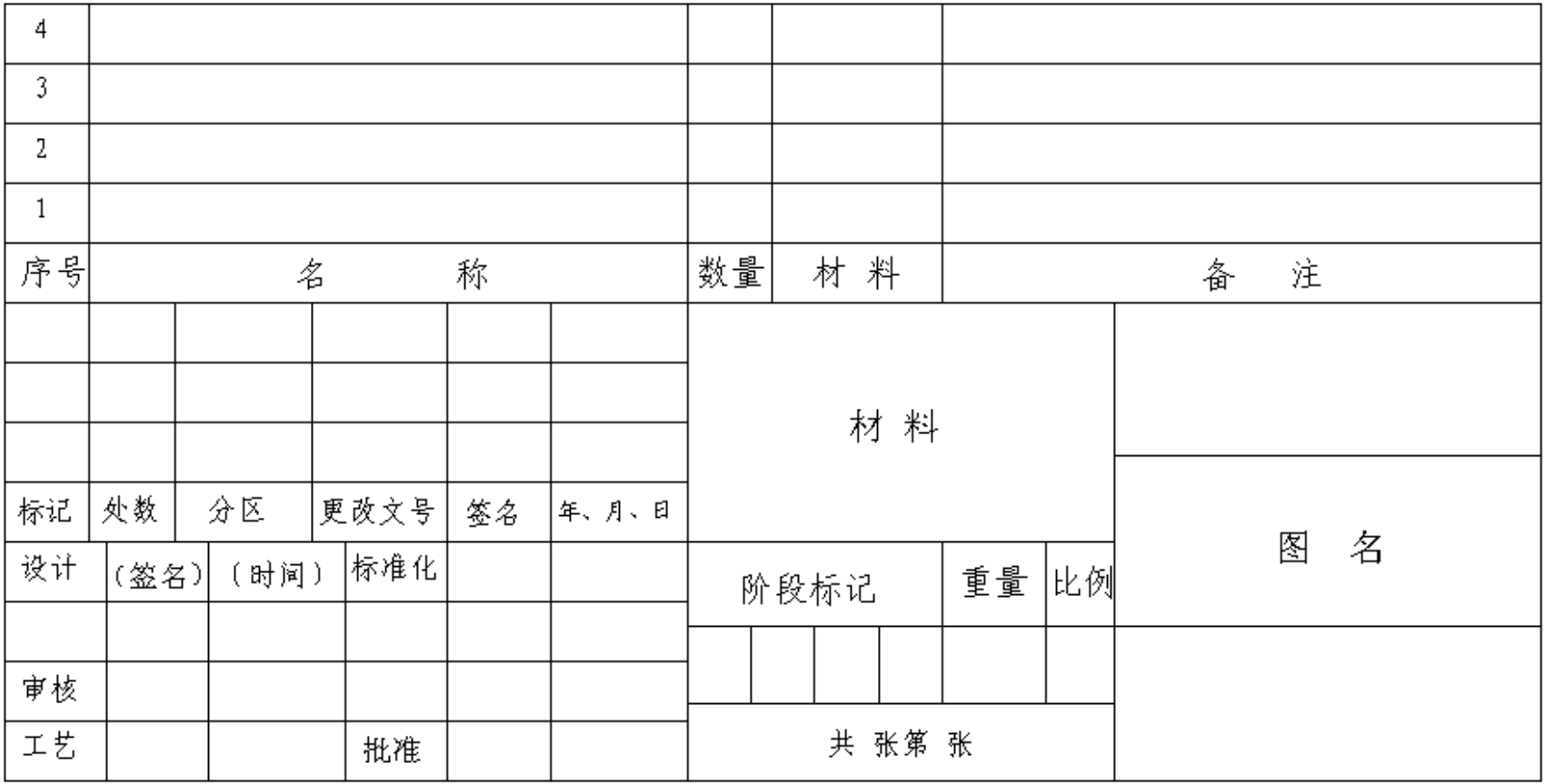

明细栏的基本内容如图9-6所示。

图9-6　明细栏

（1）当明细栏直接画在装配图中时，明细栏中的序号应按自下而上的顺序填写，以便发现有漏编的零件时，可继续向上填补。如果是单独附页的明细栏，序号应按自上而下的顺序填写。

（2）明细栏中的序号应与装配图上编号一致，即一一对应。

（3）代号栏用来注写图样中相应组成部分的图样代号或标准号。

（4）备注栏中，一般填写该项的附加说明或其他有关内容。如分区代号、常用件的主要参数，如齿轮的模数、齿数，弹簧的内径或外径、簧丝直径、有效圈数、自由长度等。

（5）螺栓、螺母、垫圈、键、销等标准件，其标记通常分两部分填入明细栏中。将标准代号填入代号栏内，其余规格尺寸等填在名称栏内。
