二、装配图的内容

如图9-1所示为由零件组成的千斤顶。从中可见装配图的内容一般包括以下四个方面。

1．一组视图

表达组成机器和部件的零件的形状及它们之间的相互位置关系，机器和部件的工作原理。

2．尺寸标注

标出装配体的总体尺寸、性能尺寸、装配尺寸、安装尺寸以及其他重要尺寸。

3．技术要求

用来表示对部件质量、装配、检测、调整和安装、使用等方面的要求。

4．标题栏

用来表示部件的名称、数量以及填写与设计和生产管理有关的内容。

5．零件的序号和明细表

把各个零件按一定顺序编上序号，并在标题栏上方列出明细表，按顺序号把各个零件的名称、材料、数量、规格等项注写下来，有利于装配图的阅读和生产管理。

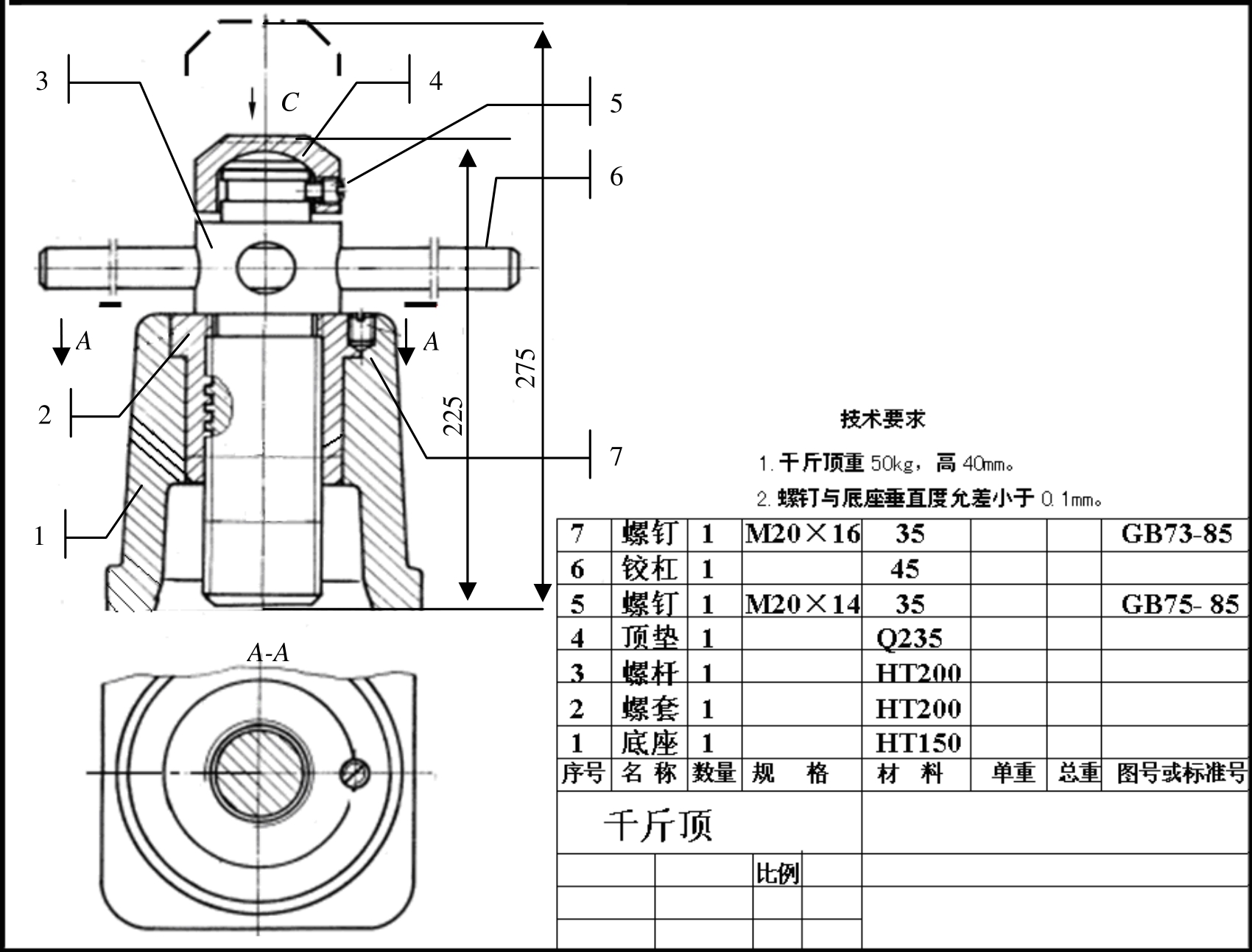

图9-1　千斤顶
