机械制图
1.10.5.2 二、机械加工工艺结构

二、机械加工工艺结构

1.倒圆角和倒角

为了去除零件的毛刺、锐边和便于装配,常在轴或孔的端部,加工成圆台状的倒角;为避免应力集中而产生裂纹,轴肩根部一般加工成圆角过渡,称为倒圆(可省略不画)。其画法及标注方法如图8-34所示。

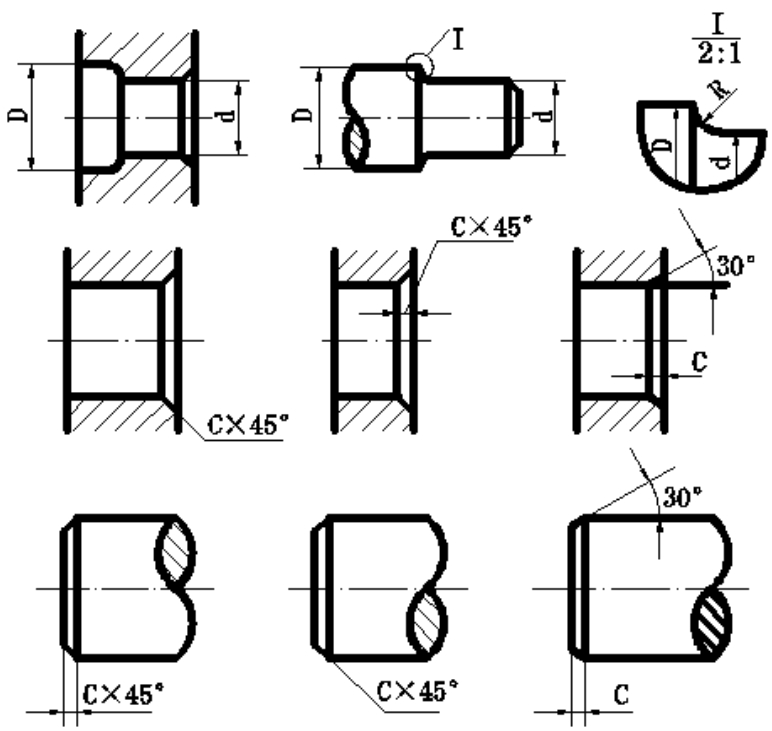

图8-34 倒圆角和倒角

2.退刀槽和吵轮越程槽

在切削螺纹或磨削圆柱时,为了保证设计要求,又便于退刀,常在轴肩外、孔的台阶处先加工出退刀槽或砂轮越程槽,其结构及尺寸标注形式如图8-35所示。一般的退刀槽可按“槽宽×直径”和“槽宽×槽深”的形式标注。

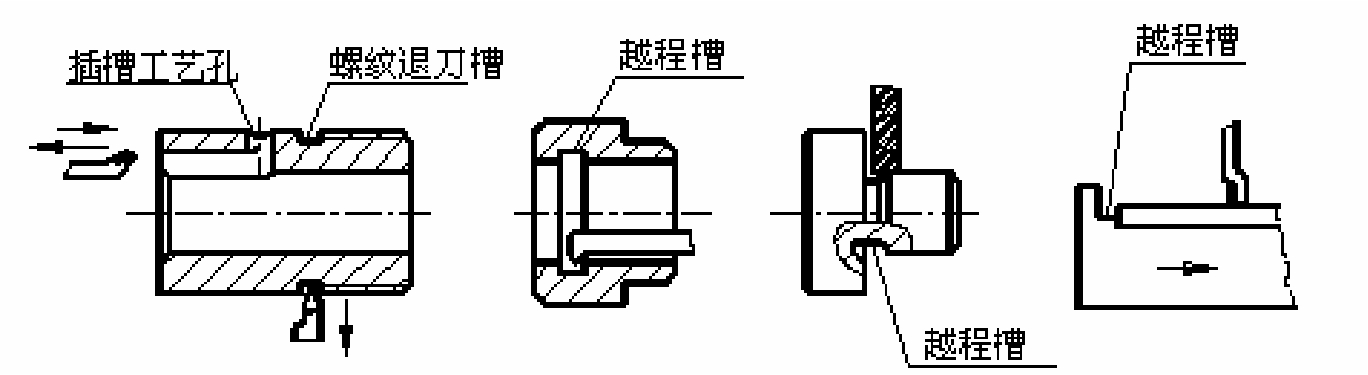

图8-35 退刀槽和越程槽

3.钻孔结构

用钻头钻出的不通孔(俗称盲孔)或阶梯孔,由于钻头顶角的作用,在底部或阶梯孔过渡处产生一个圆锥面,画图时锥角一律画成120°,但不必标注。钻孔深度是指圆柱部分的深度,不包括锥坑。

钻孔时,应尽可能使钻头轴线与被钻孔表面垂直,以保证孔的精度和避免钻头折断。图8-36所示是几种处理斜面上孔的正确结构。

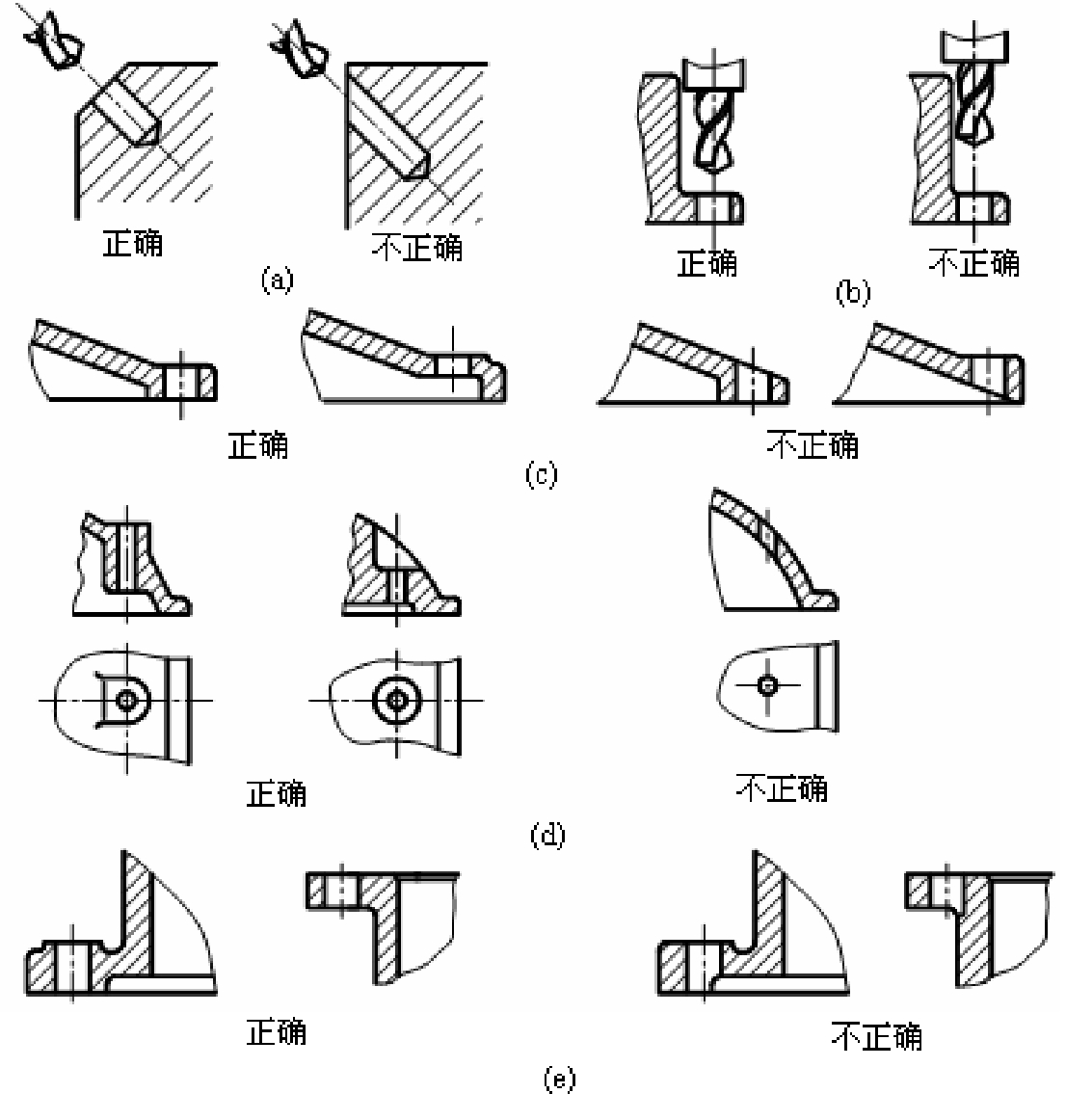

图8-36 钻孔端面

4.凸台和凹坑

两零件的接触面一般均要加工。为了减少加工面积,并保证两零件表面之间接触良好,常在铸件的接触部位设计凸台和凹坑等结构,如图8-37所示。

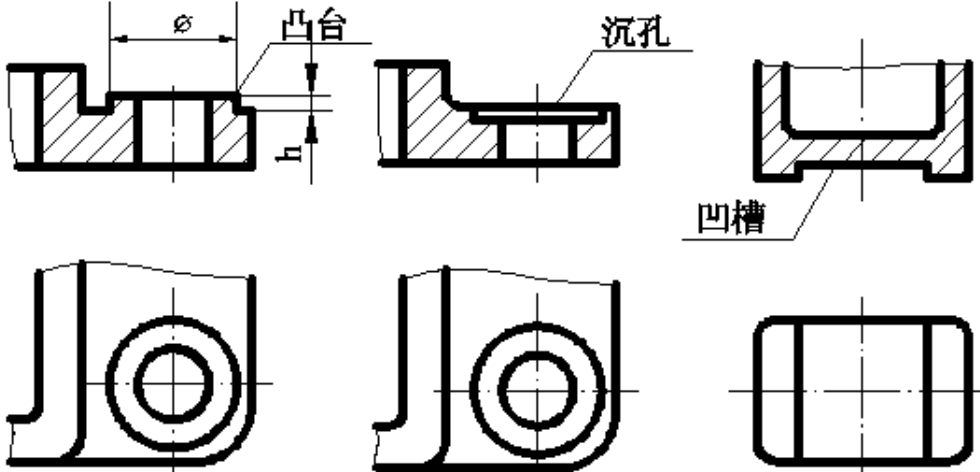

图8-37 凸台和凹坑
