三、零件图的内容

如图8-1所示的齿轮轴零件图看出，一张能满足生产要求的零件图必须具备下列内容：

1.一组图形

用恰当的视图、剖视图、断面图等，完整、清晰地表达零件的结构形状。

2.完整的尺寸

在零件图上一定要标注零件制造和检验所需的全部尺寸。所标尺寸必须正确、完整、清晰、合理，否则生产出的零件不能满足原有设计使用条件。

3.技术要求

用以表示或说明零件在加工、检验过程中所需的要求。如尺寸公差、形状公差和位置公差、表面粗糙度、材料、热处理、硬度及其他要求。技术要求常用符号或文字来表示。

4.标题栏

标准的标题栏由更改区、签字区、其他区、名称及代号区组成。一般填写零件的名称、材料标记、阶段标记、重量、比例、图样代号、单位名称以及设计、制图、审核、工艺、标准化、更改、批准等人员的签名和日期等内容，见第1章中所示。学校一般用校用简易标题栏。

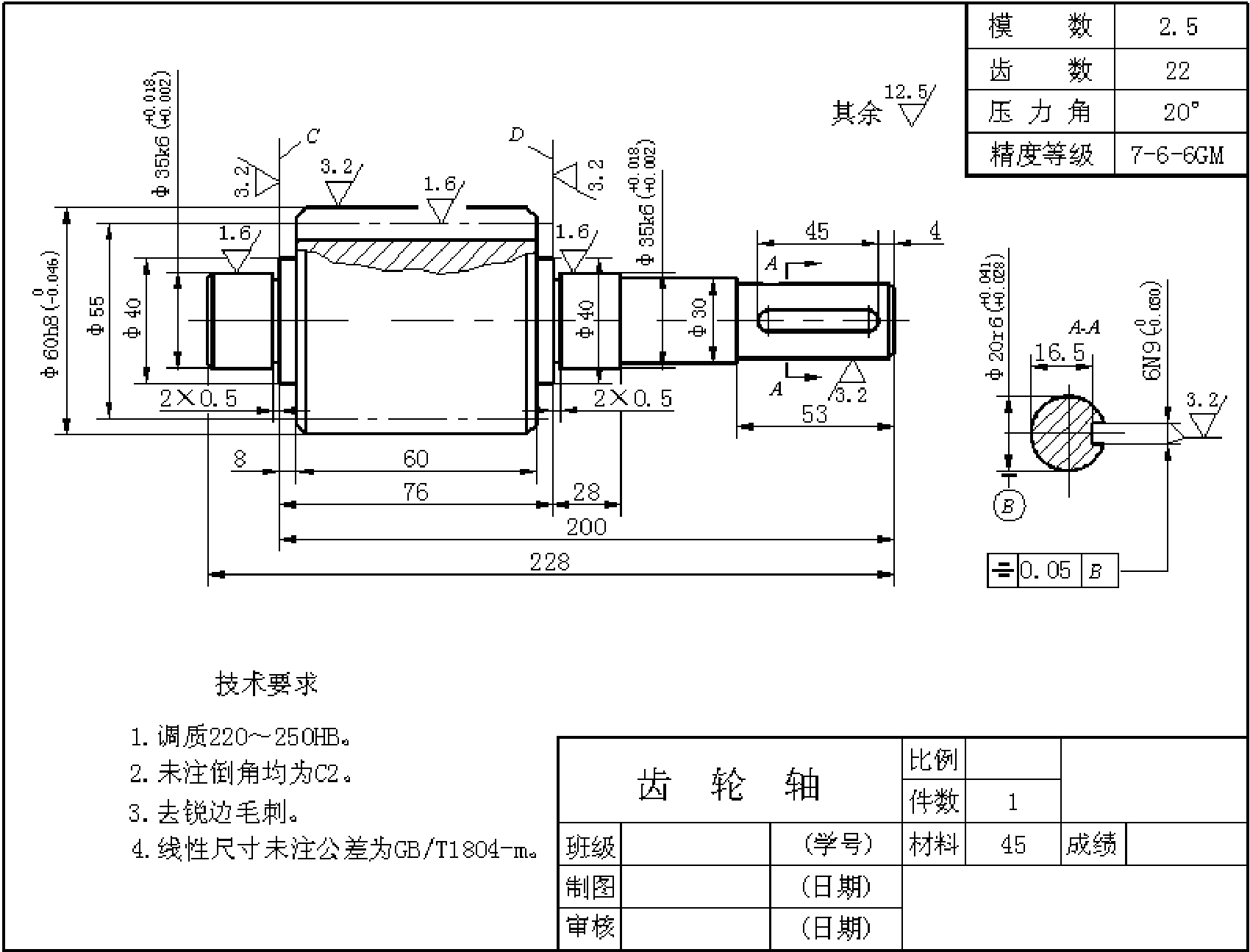

图8-1　齿轮轴零件图
