1.螺纹的基本要素有哪些？内外螺纹连接时，它们的要素应该符合什么要求？

2.键和销各有什么用途？其连接画法有何特点？

3.什么是齿轮的模数？它和齿轮各部分的尺寸有何关系？

4.说明滚动轴承7208的含义？

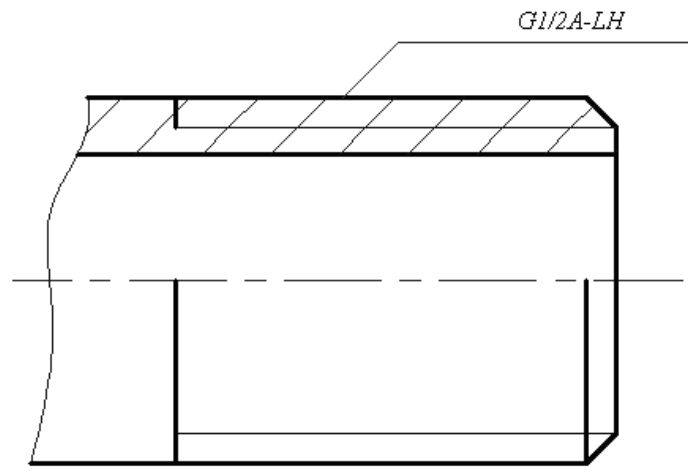

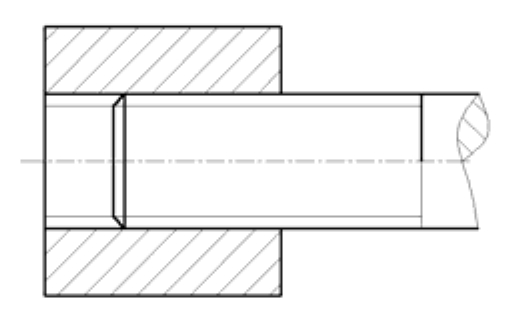

5.将下列图形按螺纹连接的规定画法画出。

6.解释下列螺纹标记的意义：

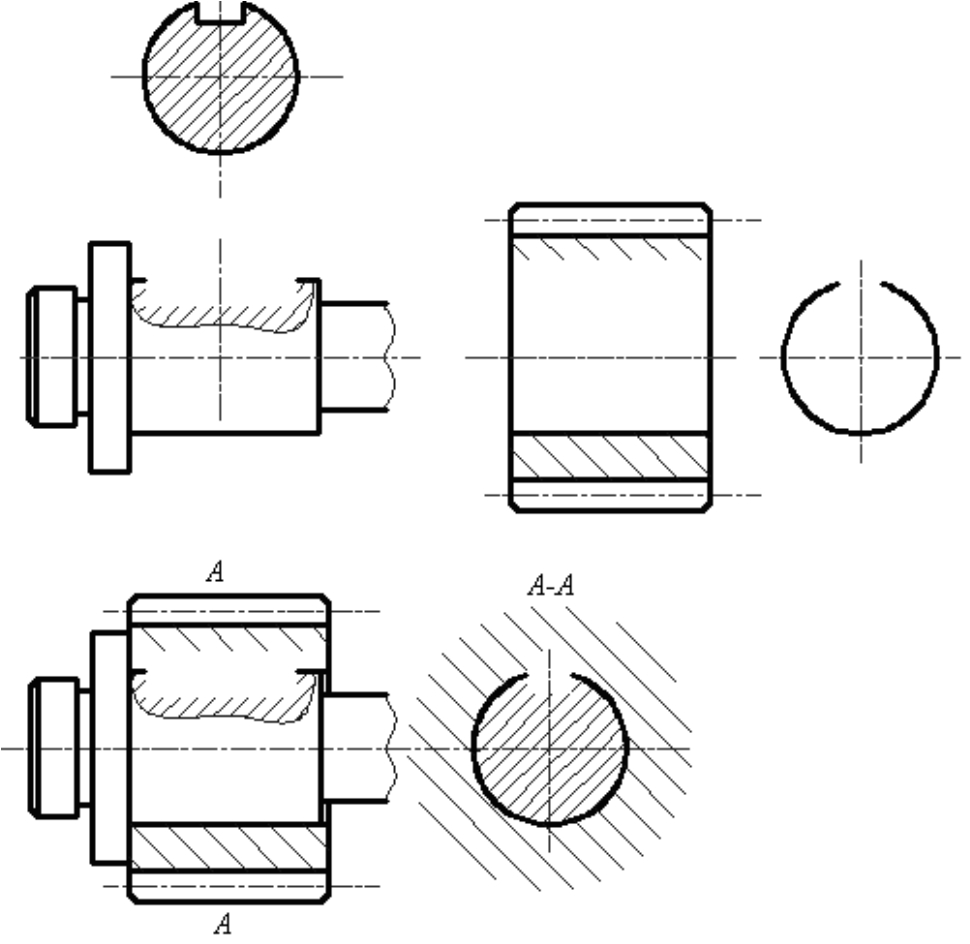

(1)M24LH-5H-S；（2）M20X1.5-5g6g；（3）Tr32X6LH-7H 7.已知齿轮和轴用A型普通平键联结，轴、孔直径为20mm，键长为20mm。要求写出键的规定标记，查表确定键槽的尺寸，画全下列各视图和断面图中所缺漏的图线，并在轴的断面图和齿轮的局部视图中标注轴、孔直径和键槽的尺寸。
