二、滚动轴承的代号

滚动轴承的代号一般打印在轴承的端面上，由基本代号、前置代号和后置代号三部分组成，排列顺序如下：

前置代号　基本代号　后置代号

1.基本代号

基本代号表示轴承的基本类型、结构和尺寸，是轴承代号的基础。除滚针轴承外，基本代号由轴承类型、尺寸系列代号及内径代号构成。

（1）类型代号：轴承类型代号用阿拉伯数字或大写拉丁字母表示如表7-7所示。

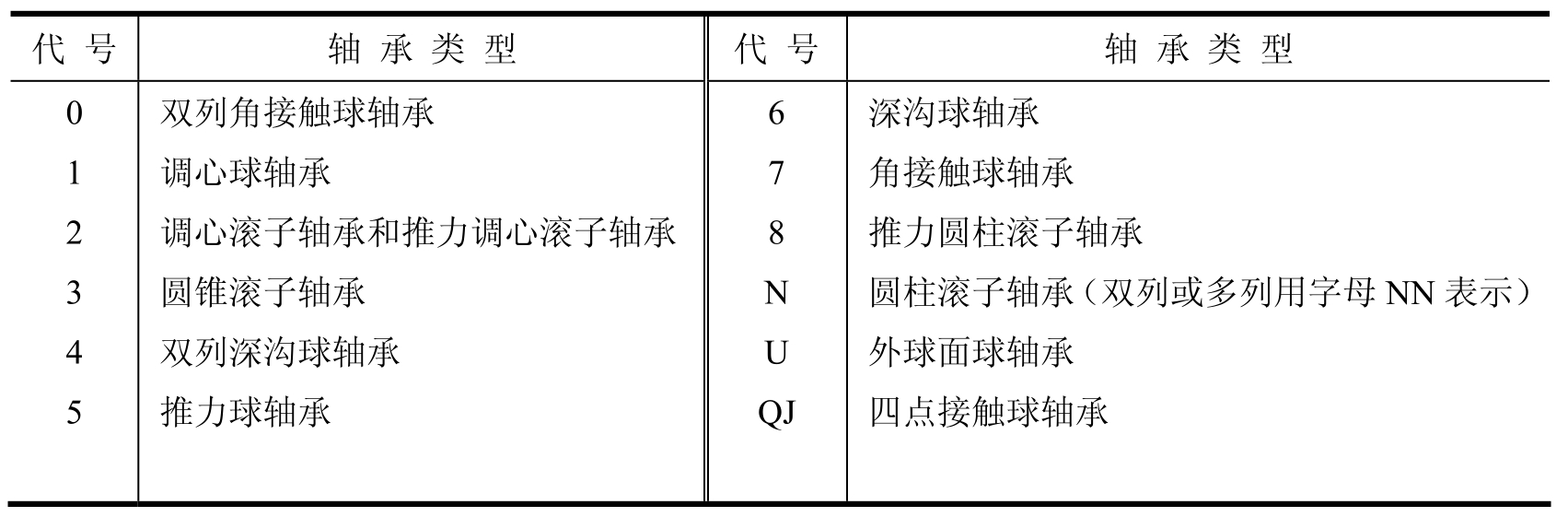

表7-7　滚动轴承的类型代号

（2）尺寸系列代号：由滚动轴承的宽（高）度系列代号和直径系列代号组合而成，用两位数字表示。组合排列时，宽度系列在前，直径系列在后。

（3）内径代号：内径代号表示轴承的公称内径，用数字表示如表7-8所示。

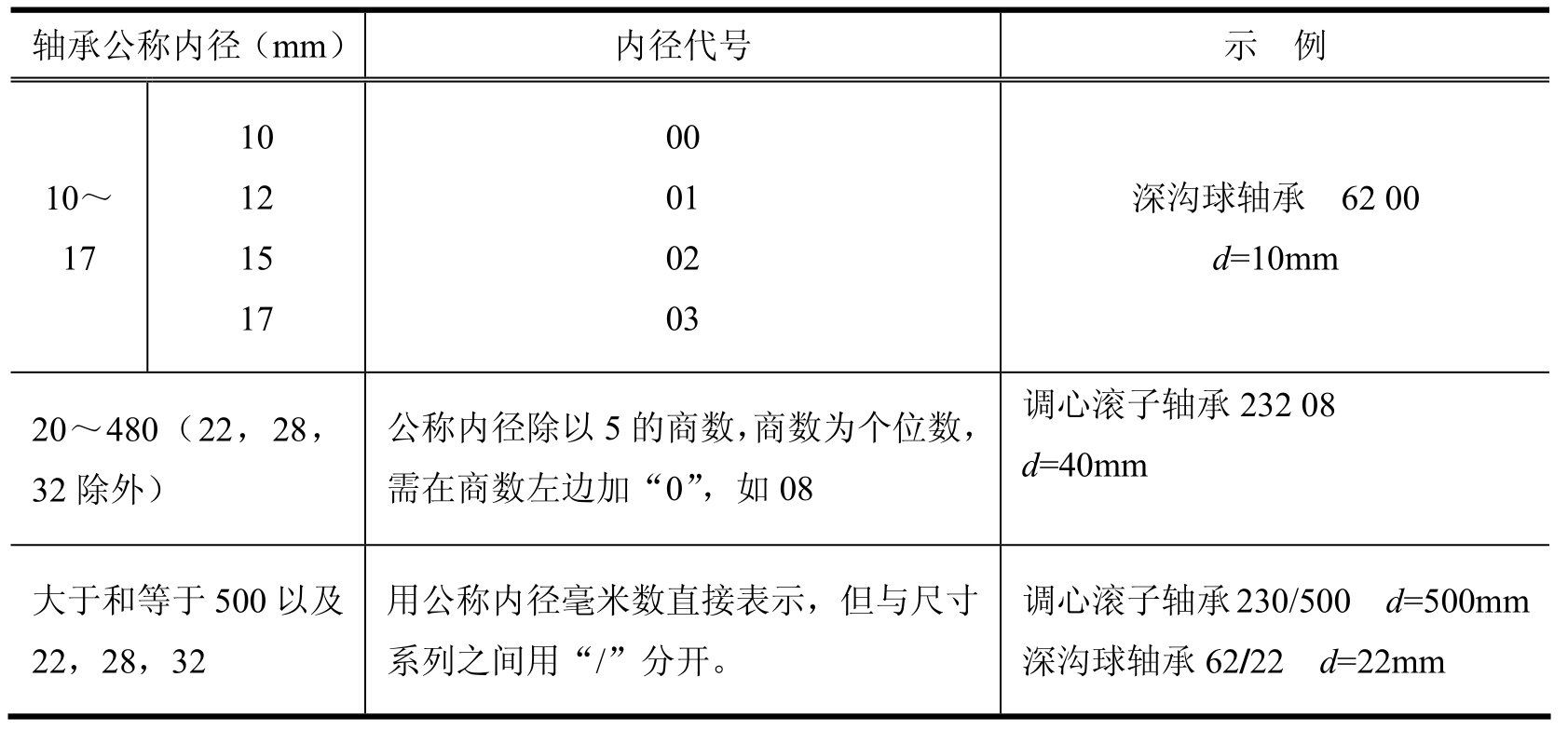

表7-8　滚动轴承的内径代号

2.前置、后置代号

前置、后置代号是轴承在结构形状、尺寸、公差、技术要求等有改变时，在其基本代号左右添加的补充代号，前置代号用字母表示，后置代号用字母或加数字表示。

轴承基本代号举例：

（1）6208

6是轴承类型代号，深沟球轴承；2是尺寸系列代号（02），宽度系列代号0省略，直径系列代号为2；08是内径代号，表示d=40mm。

（2）6210NR

6是轴承类型代号，深沟球轴承；2是尺寸系列代号（02），宽度系列代号0省略，直径系列代号为2；10是内径代号，表示d=50mm。NR是后置代号，表示轴承外圈上有止动槽，并带止动环。

（3）K81107

K是前置代号，表示棍子和保持架组件；8是轴承类型代号，推力圆柱滚子轴承；11是尺寸系列代号，宽度系列代号为1，直径系列代号为1；07是内径代号，表示d=35mm。
