一、滚动轴承的结构和类型

1.滚动轴承的组成

滚动轴承的结构一般由四部分组成，如图7-29所示。

外圈：装在机体或轴承座内，一般固定不动。

内圈：装在轴上，与轴紧密配合且随轴转动。滚动体：装在内外圈之间的滚道中，有滚珠、滚柱、滚锥等类型。保持架：用来均匀分隔滚动体，防止滚动体之间相互摩擦碰撞。

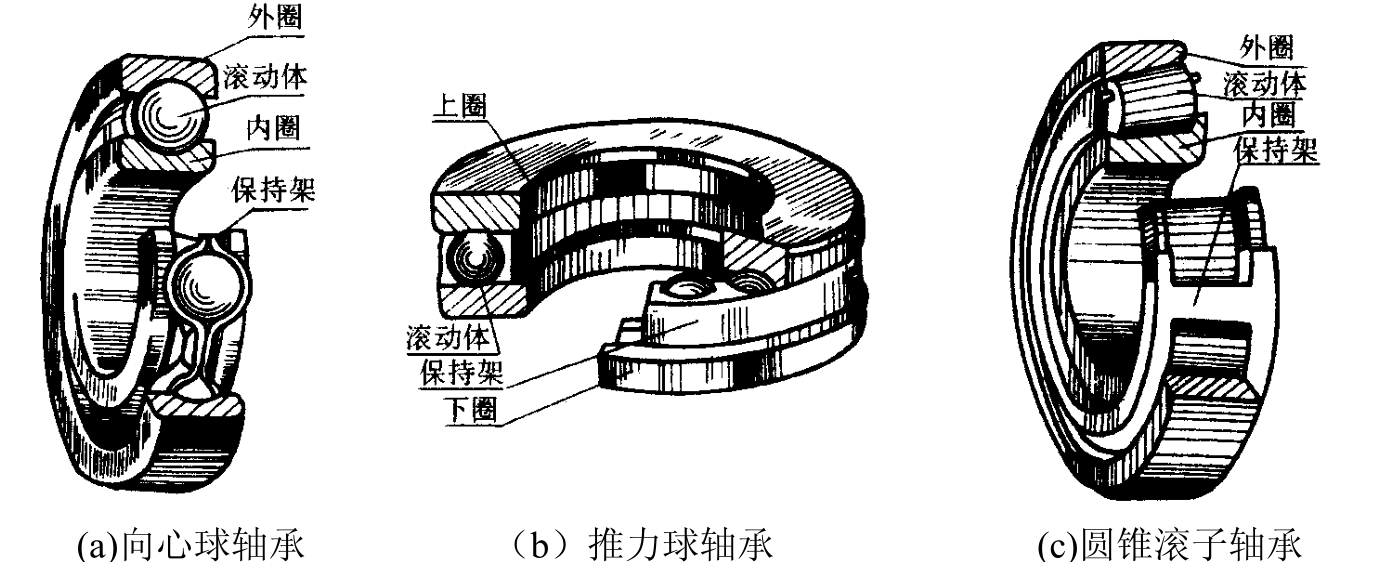

图7-29　滚动轴承

2.滚动轴承按其承载特性可分成三类

（1）向心轴承：主要承受径向载荷，常用的向心轴承如6类深沟球轴承。

（2）推力轴承：只承受轴向载荷，常用的推力轴承如5、8类推力球轴承。

（3）向心推力轴承：同时承受轴向和径向载荷，常用的如3类圆锥滚子轴承。
